Carl Benz Center, Stuttgart, Aquaprima Granithell kugelgestrahlt


Pflastersteine des versickerungsfähigen Systems Aqua ermöglichen die Entsiegelung von Flächen ohne Einbuße an Ästhetik. AquaPrima ist ein Filterporenstein, der aus zwei wasserdurchlässigen Betonsteinschichten besteht. Die feinporige obere Schicht sorgt dafür, dass keine grobe Verunreinigung die Funktionsfähigkeit beeinträchtigt. AquaPrima kann ohne optische Brüche insbesondere mit den konventionellen Steinen des Systems Terra kombiniert werden. Das ist die besondere Stärke des Systems Aqua. Eine intelligente Synthese von Ökologie und Design.

Eigenschaften

  • Hohe Wasserdurchlässigkeit.
  • Gute Begehbarkeit.
  • Hergestellt nach DIN 18507 und der „Richtlinie für die Herstellung und Güteüberwachung von wasserdurchlässigen Pflastersteinen aus haufwerksporigem Beton" des Bundesverbandes Deutsche Beton- und Fertigteilindustrie.
  • Besonderes Steinhärtungsverfahren durch klimagesteuerte Oberflächenveredelung.
  • Versickerungsleistung: Mittelwert 800 l/(s.ha). Damit werden die Richtwerte des ATV-Arbeitsblattes A 138 von 500 l/(s.ha) bei weitem übertroffen. Das Gutachten kann gerne bei uns angefordert werden.

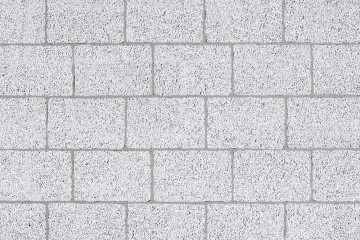

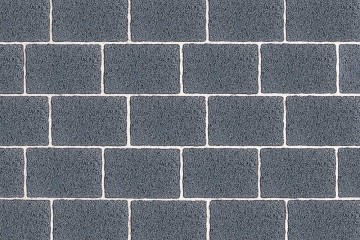

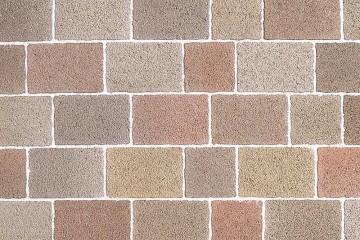

Farben

Galerie

Standardformate

PFLASTERLÄNGE
in cm
BREITE
in cm
DICKE
in cm
NUTZUNG
Formate 12,5 12,5 8 Eigenschaften
Formate 18,75 12,5 8

Alle angegebenen Maße sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Objektformate

Aquaprima können wir Ihnen individuell für Ihr Objekt auch in den nachfolgenden Formaten fertigen. Bezüglich der Mindestabnahmemengen (ohne Preisaufschlag) und der Kombinierbarkeit der Formate untereinander sprechen Sie uns bitte an.

BezeichnungNennmaß
12,5 x 12,5 x 8* 123,5 x 123,5 x 80
18,75 x 12,5 x 8* 186 x 123,5 x 80

12,5 x 12,5 x 10 123,5 x 123,5 x100
18,75 x 12,5 x 10 186 x 123,5 x 100

*Lagermäßig geführte Produkte.
Alle angegebenen Bezeichnungen sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Verlegemusterberechnung

Aquaprima Muster 08
MUSTER 08
Aquaprima Muster 08

Muster 08

Bedarf je m²:
12,5 x 12,5 cm: 16 St.
18,75 x 12,5 cm: 32 St.
Randabschluss je lfm.:
12,5 x 12,5 cm: 2 St.


Stück
Stück
lfm
Stück
Aquaprima Muster 11
MUSTER 11
Aquaprima Muster 11

Muster 11

Bedarf je m²:
12,5 x 12,5 cm: 64 St.
Randabschluss je lfm.:
18,75 x 12,5 cm: 4 St.


Stück
lfm
Stück
Aquaprima Muster 12
MUSTER 12
Aquaprima Muster 12

Muster 12

Bedarf je m²:
18,75 x 12,5 cm: 43 St.
Randabschluss je lfm.:
12,5 x 12,5 cm: 4 St.


Stück
lfm
Stück
Aquaprima Muster 13
MUSTER 13
Aquaprima Muster 13

Muster 13

Bedarf je m²:
12,5 x 12,5 cm: 16 St.
18,75 x 12,5 cm: 32 St.
Randabschluss je lfm.:
12,5 x 12,5 cm: 4 St.


Stück
Stück
lfm
Stück
Aquaprima Muster 14
MUSTER 14
Aquaprima Muster 14

Muster 14

Bedarf je m²:
12,5 x 12,5 cm ca. 47 St.
18,75 x 12,5 cm ca. 23 St.


Stück
Stück
Aquaprima Muster 20
MUSTER 20
Aquaprima Muster 20

Muster 20

Bedarf je m²:
12,5 x 12,5 cm: 18,3 St.
18,75 x 12,5 cm: 30,5 St.


Stück
Stück
Aquaprima Muster 21
MUSTER 21
Aquaprima Muster 21

Muster 21

Bedarf je m²:
12,5 x 12,5 cm: 22 St.
18,75 x 12,5 cm: 28 St.


Stück
Stück
Aquaprima Muster 22
MUSTER 22
Aquaprima Muster 22

Muster 22

Bedarf je m²:
12,5 x 12,5 cm: 25 St.
18,75 x 12,5 cm: 26 St.


Stück
Stück
Aquaprima Muster 23
MUSTER 23
Aquaprima Muster 23

Muster 23

Bedarf je m²:
12,5 x 12,5 cm: 32 St.
18,75 x 12,5 cm: 22 St.
Randabschluss je lfm.:
12,5 x 12,5 cm: 2 St.


Stück
Stück
lfm
Stück
Aquaprima Muster 24
MUSTER 24
Aquaprima Muster 24

Muster 24

Bedarf je m²:
12,5 x 12,5 cm: 9 St.
18,75 x 12,5 cm: 37 St.


Stück
Stück

Bei Reihenverbänden ist der Mengenbedarf stark abhängig von den örtlichen Gegebenheiten.
Verlegemuster und Schraffuren für AutoCAD senden wir Ihnen gerne zu. Tel. 02206/603-30.

Technische Produktinformationen

Sickerfähiger Pflasterstein. In Farbe und Größe abgestimmt auf Terra Toscana.

Bezeichnung
(Nennmaß LxBxH mm)
ca. Stück je m²Stück je Lagem² je LageStück je Palettem² je PaletteGewicht ca. kg je m²Berechnungseinheit
12,5 x 12,5 x 8 cm
(123,5 x 123,5 x 80)
64 63 0,98 504 7,84 165
18,75 x 12,5 x 8 cm
(186 x 123,5 x 80)
43 42 0,98 336 7,84 165



Oberbau.

- AquaPrima, Fugensplitt 1/3
- Splitt 2/5 mm
- Filterstabiles Schottergemisch mit einer Wasserdurchlässigkeit von mindestens 5,4x10-5 (in m/s).
Die Bemessung der Tragschicht richtet sich jeweils nach der Verkehrsbelastung und der Beschaffenheit des Untergrundes.
- gewachsener Boden

Wichtige Hinweise für Tragschicht und Pflasterbett:

Damit die Niederschläge den tieferen Bodenschichten und damit letztlich dem natürlichen Wasserkreislauf zufließen können, erfordern auch Pflasterbett und Tragschicht eine entsprechende Wasserdurchlässigkeit.
Für die Tragschicht müssen deshalb Mineralstoffgemische verwendet werden, die eine Wasserdurchlässigkeit von mindestens 5,4x10–5 (in m/s) aufweisen. Dies ist z.B. bei Schotter in den Korngrößen 0/32, 0/45, 0/56 der Fall, wenn die abschlämmbaren Bestandteile (in Gewicht %) 7% sind! Nach der Verdichtung der Tragschicht wird ein Pflasterbett von ca. 4 cm aus Splitt 2–5 mm aufgebracht. Danach kann das Pflaster verlegt werden.
