Verlegehinweise

10 Grundregeln für die Verlegung von Betonsteinen und -platten.

PLANUM.

Als "Planum" wird die Oberfläche des zuvor verdichteten Untergrundes oder Unterbaues bezeichnet. Es ist profilgerecht, eben und tragfähig herzustellen. Aus bautechnischen Gründen wird die an der Steinoberfläche erforderliche Längs- und Querneigung grundsätzlich an allen Schichtoberflächen, so auch auf dem Planum, ausgeführt. Mindestquerneigung: 2,5 %, bei wasserempfindlichen Böden 4 %.




TRAGSCHICHTEN.**

Sie müssen tragfähig, verformungsbeständig und ausreichend wasserdurchlässig sein. Überwiegend werden Tragschichten aus ungebundenen Gesteinskörnungen (Tragschichten ohne Bindemittel, ToB) hergestellt. Sie sind in ausreichender Dicke, profilgerecht, eben und tragfähig herzustellen. Die erforderliche Neigung ergibt sich aus der Neigung der Pflasteroberfläche (Mindestquerneigung: 2,5 %). Die Frostschutzschicht zählt ebenfalls zu den Tragschichten ohne Bindemittel.


BETTUNG.**

Sie ist in gleichmäßiger Dicke, höhen- und profilgerecht auszuführen. Dicke im verdichteten Zustand: 3 bis 5 cm. Grundsätzlich müssen für befahrene Flächen kornabgestufte Bettungsmaterialien mit einem Größtkorn von mind. 4 mm verwendet werden. Für ausschließlich private, fußläufige Bereiche sind geeignete Materialien mit Nullanteil der Körnungen 0/4, 0/5, 0/8 oder 0/11 mm zu verwenden. Das Bettungsmaterial muss filterstabil zum Tragschichtmaterial sein! Bei der Verwendung von Kalkstein kann es zu verstärkten Ausblühungen kommen.**

Das Bettungsmaterial ist gleichmäßig gemischt und gleichmäßig durchfeuchtet anzuliefern und zügig einzubauen. Nach dem Abziehen darf die Bettung nicht mehr befahren oder betreten werden.


PRÜFUNG ANGELIEFERTER BAUSTOFFE.

Lieferschein mit Bestellung vergleichen. Bei Betonsteinen und -platten z. B. Format, Farbe, Oberflächenbearbeitung und Menge. Gelieferte Ware zudem mit ggf. vorher vereinbarten Mustern vergleichen. Bei Abweichungen ist eine Klärung mit dem Vertragspartner / Lieferanten vor dem Einbau herbeizuführen.


RANDEINFASSUNG.

Steinbeläge brauchen grundsätzlich eine stabile Randeinfassung! Der Abstand der Randeinfassungen wird unter Beachtung der vereinbarten Verlegebreite durch Auslegen einzelner Steinzeilen vor Beginn der Verlegearbeiten festgelegt. Elemente für die Randeinfassung, z. B. Bord- oder Einfassungssteine, sind höhen- und fluchtgerecht auf ein Fundament aus Beton zu setzen und erhalten eine Rückenstütze aus Beton. Fundament und Rückenstütze werden „frisch in frisch“ hergestellt.


ENTWÄSSERUNGSRINNEN.

Oberflächlich anfallendes Wasser muss auf möglichst kurzen Fließwegen zügig von der Oberfläche abgeleitet werden. Entwässerungsrinnen erhalten eine Längsneigung von mind. 0,5 %. Die Elemente, z. B. Muldensteine, Rinnenplatten oder Pflastersteine, sind höhen- und fluchtgerecht auf ein Fundament aus Beton zu setzen und mit gebundenem Fugenmaterial zu verfugen. Entwässerungsrinnen sind mit Bewegungsfugen auszuführen.


VERLEGUNG.

Betonsteine und -platten sind im vereinbarten Verband und mit 3-5 mm Fugenbreiten von der verlegten Fläche aus zu verlegen. Abstandhalter an den Steinen geben nicht das Maß der Fugenbreite vor; die Pressverlegung ist zu vermeiden. Bei Platten empfehlen wir die Verwendung von handelsüblichen Kunststoff-Abstandhaltern.

Die Fugenachsen müssen einen gleichmäßigen Verlauf aufweisen. Geradlinige Fugenverläufe sind durch ausreichendes Schnüren in Längs- und Querrichtung sicherzustellen. Zur Vermeidung unerwünschter Farbkonzentrationen sollten die Steine aus mehreren Paketen gemischt verwendet werden. Bei scharfkantigen Steinen (vor allem Großformate) empfehlen wir die Verlegung mit dem METTEN-Abkippwinkel zur Vermeidung von Kantenabplatzungen. Pass-Steine dürfen nicht kleiner als der halbe Ausgangsstein und nicht zu spitzwinklig sein. Das Zuarbeiten sollte durch Nass-Schnitt erfolgen. Zugeschnittene Steine gründlich mit Wasser reinigen. Platten mit CleanTop®-Oberfläche müssen nach dem Schnitt mit leicht saurem Wasser und einer Bürste gereingt werden.


VERFUGEN*.

Die Fugen werden mit einem geeigneten, gewaschenen nicht färbenden Fugmaterial gefüllt. Das Einbringen des Fugenmaterials durch Einfegen und / oder Einschlämmen erfolgt kontinuierlich mit dem Fortschreiten der Verlegearbeiten. Kornabgestufte Fugenmaterialien mit einem Größtkorn von mind. 2 mm sind zu bevorzugen; sie müssen filterstabil zum Bettungsmaterial sein! Die Fugen sind vollständig mit Fugenmaterial zu füllen. Keine Reste auf der Fläche lassen!

Soll alternativ eine starre Fugenfüllung (z.B. Fugenmörtel etc.) ausgeführt werden, sind die Herstellerangaben zu beachten. Immer eine Musterfläche anlegen, um im Zweifel zu klären, ob das Material geeignet ist. Berücksichtigen Sie grundsätzlich eine ausreichende Anzahl an Dehnfugen. Trotz sorgfältiger Planung und Ausführung der Fläche, kann es bei gebundener oder bei Mischbauweisen (Gebundene Fuge bei ungebundener Bettung und/oder Tragschicht analog der „ZTV Wegebau“) zu Spannungsrissen in der Fuge und bei den Betonprodukten kommen.


ABRÜTTELN*.

Platten werden nicht abgerüttelt und nur leicht mit einem Gummihammer festgeklopft.

Bei Pflastersteinen ist vor dem Abrütteln überschüssiges Fugenmaterial vollständig abzukehren. Farbiges Pflaster und solches mit besonderer Oberflächengestaltung darf nur bei trockener Pflasteroberfläche und nur unter Verwendung einer Platten-Gleit-Vorrichtung abgerüttelt werden. Unverfugte Pflasterflächen dürfen nicht abgerüttelt werden, eingeschlämmte Pflasterflächen erst nach ausreichendem Abtrocknen von Bettung und Unterlage.


FUGENSCHLUSS*.

Ein abschließender Fugenschluss durch Einschlämmen einer feinkornreichen Gesteinskörnung erhöht die Widerstandsfähigkeit der Fugenfüllung und gibt der Pflasterdecke schon anfangs eine gute Stabilität. Die Fuge muss gepflegt werden. Hierzu ist besonders in der ersten Zeit ein Nachsanden erforderlich, bis die Fuge vollständig geschlossen bleibt.


* Beachten Sie bitte für die Pflaster Belpasso und Senzo die speziellen Verarbeitungshinweise.

**Oberfläche durch anhaftende Mehle oder zu erhöhten Aussalzungen (Carbonat-Ausblühungen) durch erhöhten Wassertransport kommen. Diese Ablagerungen können massiv und anhaltend wiederkehrend die Farbe beeinflussen. Empfehlungen für die Verwendung von kapillarbrechenden Bettungsmaterialien – insbesondere bei vollständig oder teilweise überdachten Flächen und Flächen mit geringer Neigung – finden Sie unter Bettungsmaterial.

Diese Regeln basieren maßgeblich auf Erfahrungswerten und sind größtenteils Stand der Technik. Es wird keinerlei Haftung für Schäden übernommen, die sich auf Anwendung dieser Regeln gründen. Die vollständigen Informationen sind enthalten in der Broschüre „Richtig Planen und Ausführen – Dauerhafte Verkehrsflächen mit Betonpflastersteinen” des Bundesverbandes Deutsche Beton- und Fertigteilindustrie e.V., SLG Betonverband Straße, Landschaft, Garten e.V., Postfach 210267, 53157 Bonn.

Ergänzende Verlegehinweise Terrassenplatten

Wie Terrassenplatten richtig verlegt werden.

  1. Gewünschte Terrassenfläche abmessen und ca. 40 cm tief ausheben. (Aushubtiefe variiert in Abhängigkeit des Bauortes)
  2. Tragschicht mit entsprechendem Frostschutzmaterial aufbauen (Korngröße: 0/32 mm bzw. 0/45 mm) und anschließend – je nach Fläche mit Hilfe einer Rüttelplatte – verdichten. Die Oberfläche sollte dabei ein Gefälle von mind. 2 % vom Gebäude weg erhalten.
  3. Fläche vorbereiten. Richtschnüre spannen, um umlaufend Einfassungselemente/Randsteine setzen zu können.
  4. Einfassungselemente/Randsteine in erdfeuchtes Mörtelgemisch setzen. Mörtelgemisch in einem weiteren Schritt zur Einfassung schräg anlegen und feststampfen. Trocknungszeit beachten.
  5. Bettungsmaterial (Korngröße z. B.: 0/5 mm, 2/5 mm und weitere möglich) einfüllen und die Fläche abziehen. Filterstabilität zur Tragschicht beachten!
  6. Platten mit Hilfe von Fugenkreuzen verlegen. Bitte unbedingt Verlegehinweise im Katalog oder auf www.metten.de beachten.
  7. Abschließend die Fugen mit einem geeigneten Fugenmaterial (z. B. NEROS Fugensplitt, TaroTec® 1K Fugenharz bzw. 1K Polymersand) bis zur Sättigung verfugen. Filterstabilität zum Bettungsmaterial beachten!

Die Hinweise für die Herstellung von Terrassenbelägen beziehen sich auf die ZTV-Wegebau (Zusätzliche Technische Vertragsbedingungen für den Bau von Wegen und Plätzen außerhalb von Flächen des Straßenverkehrs, FLL). Begehbare Flächen, die nicht mit Autos befahren werden (z. B. Terrassen, Gartenwege, Wege im Hausgartenbereich, Sitzplätze in Parkanlagen), gehören zur Nutzungskategorie N1.

Verlegehinweise Balkon

Sollen Betonwerkstein-Platten auf einer gegossenen Betonplatte, zum Beispiel einem Balkon oder einer Terrasse verlegt werden, sind dabei folgende Besonderheiten zu beachten:

Die gegossene Betonplatte.

Die gegossene Betonplatte muss mit 2% Neigung glatt abgerieben gefertigt werden. Wenn die gegossene Betonplatte bereits vorhanden ist und keine Neigung hat, muss ein Gefälle-Estrich mit 2% Neigung aufgebracht werden. Die dünnste Stelle des Estrichs sollte mindestens 2cm stark sein.

Sollte sich unter der gegossenen Betonplatte ein Nutzraum, zum Beispiel ein Keller,  befinden, muss über den Gefälle-Estrich hinaus eine Abdichtung entsprechend DIN 18195/DIN 18336 mit gerichteter Wasserableitung aufgebracht werden.

Das Wasser muss weg.

Achten Sie auf jeden Fall darauf, dass das Gefälle Ihrer gegossenen Betonplatte ausreicht, um stehendes Wasser auf der Fläche zu vermeiden. Es darf kein Nässestau entstehen so dass, die verlegten Betonwerkstein-Platten „nassen Füße“ bekommen, da dies unter Umständen zu Verfärbungen, dunklen Rändern und gegebenenfalls zu langwierigen Ausblühungen führen kann.

Aber selbst wenn die Platte nicht unmittelbar mit Wasser in Berührung kommen zum Beispiel bei einer Verlegung auf Stelzlager darf kein Wasser unter den verlegten Platten stehen. Grund: Wenn die verlegten Platten durch Sonneneinstrahlung erwärmt werden, würde sich das Wasser als Kondenswasser an der Unterseite der Platte niederschlagen. Dieses Kondenswasser steigt durch die Kapillaren der Platte hoch und transportiert in ganz besonderem Maße die ungesättigten Kalkpartikel in der Platte an deren Oberfläche. Ergebnis: Hartnäckige Kalkausblühungen.

Neben dem Gefälle der gegossenen Betonplatte muss eine gerichtete Wasserableitung am Rande der Belagsfläche geschaffen werden. Diese kann je nach Bodenbeschaffenheit und Situation aus einer Kiesschicht, einer Drainrinne, einer Regenrinne etc. bestehen. Auch diese Maßnahme dient dazu, einen Nässestau zu vermeiden.

Verlegung.

Nach der Prüfung der gelieferten Betonwerkstein-Platten, können die Platten entweder auf

  • Stelzlager
  • Mörtelsäckchen
  • Kiesbett mit Körnung ca. 8 mm
  • auf wasserführende Drainageschichten in Kombination mit Kies oder Sandbett oder
  • mit Hilfe des METTEN Profilsystems verlegt werden.

Bei der Verlegung auf Stelzlager oder Mörtelsäckchen sollten Platten im Format 80x40 alle 40 cm aufliegen (siehe Zeichnung 1).

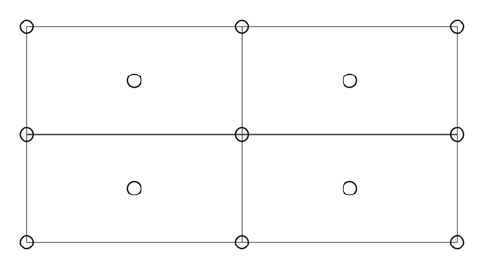

Bei der gleichen Verlegung sollten Platten im Format 60x30 mittig unterstützt werden  (siehe Zeichnung 2).

Die beste Methode ist die Verlegung auf wasserführenden Drainageschichten (zum Beispiel Gutjahr Aquadrain T+). Diese Art der Verlegung reduziert die Gefahr des Nässestaus am besten. Außerdem ermöglicht sie die Verfüllung der Fuge, zum Beispiel mit NEROS-Fugensplitt.
