Tocano Blockstufen.
Tocano Blockstufen.

Stufen

Blockstufen eignen sich besonders für den Einsatz bei nicht vorhandenen Betonunterkonstruktionen. Mit Hilfe von Blockstufen lassen sich Treppenanlagen schnell und massiv erstellen. Das Tocano-Stufenprogramm bietet gestrahlte Ansichtsflächen in neun verschiedenen Farben, die farblich auf die Pflaster- und Plattensysteme abgestimmt sind. Sollten Sie darüber hinaus weitere Farben, andere Oberflächenbearbeitungen oder individuelle Abmessungen wünschen, bietet Ihnen das ConceptDesign-Sortiment nahezu unbegrenzte Möglichkeiten.

Tipps: Um die Blockstufe filigraner erscheinen zu lassen, können wir ConceptDesign-Blockstufen auch gerne mit Untertritt fertigen. Für eine besondere optische Hervorhebung der Stufenkante empfehlen wir den Einsatz von andersfarbigen Aufmerksamkeitsstreifen im vorderen Kantenbereich.

Blockstufen
Farben
Eigenschaften
Abmessungen
Objektformate
Galerie
Technische Produktinformationen
Verlegehinweise
Licht in Blockstufen
Editionen
CDFarben
Referenzen
Verlegemuster
Verlegehinweise
Downloads
Links
Händler

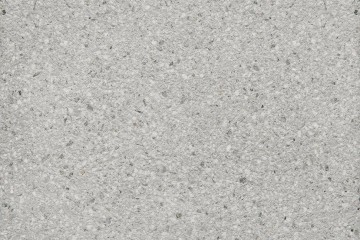

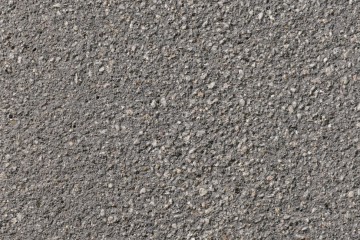

Farben

Eigenschaften

  • Auf Wunsch mit eingelassenen oder aufgeklebten Aufmerksamkeitsstreifen, um die Stufenkante für Seh- und Gehbehinderte zu betonen.
  • Alle Oberflächen sind trittsicher (R 11).
  • Hochwertige Ansichtsflächen durch die Verwendung von Naturstein-Edelsplitten in Kombination mit einem speziell entwickelten Strahlverfahren.
  • Sehr feine und dichte Hochleistungsbeton-Oberfläche mit hochwertigen Naturstein-Edelsplitten, samtiert®.
  • Sehr umfangreiches Lieferprogramm durch individuelle Maßfertigungen in verschiedenen Abmessungen und Farben.
Für komplizierte oder größere Treppenanlagen empfehlen wir Ihnen den METTEN-Aufmaß-Service. Mittels digitaler Messtechnik messen wir bei Ihnen vor Ort auf – gerne auch gemeinsam mit dem Verarbeiter.

Für komplizierte oder größere Treppenanlagen empfehlen wir Ihnen den METTEN-Aufmaß-Service. Mittels digitaler Messtechnik messen wir bei Ihnen vor Ort auf – gerne auch gemeinsam mit dem Verarbeiter.

Auf Wunsch mit eingebauten LichtDesign-Leuchten erhältlich.

Auf Wunsch mit eingebauten LichtDesign-Leuchten erhältlich.

Auf Wunsch mit eingelassenen oder aufgeklebten Aufmerksamkeitsstreifen, um die Stufenkante für Seh- und Gehbehinderte zu betonen.

Auf Wunsch mit eingelassenen oder aufgeklebten Aufmerksamkeitsstreifen, um die Stufenkante für Seh- und Gehbehinderte zu betonen.

Abmessungen

Filter:

Stufen

blockstufe
BLOCKSTUFE SERIENFERTIGUNG

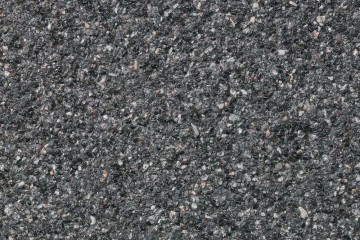

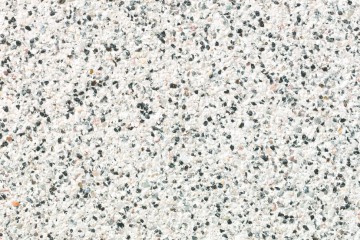

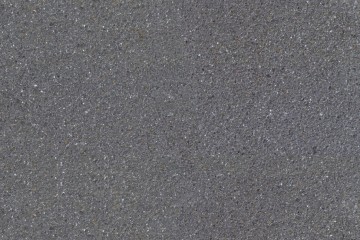

Granithell, gestrahltDiamantgrau, gestrahltBasaltanthrazit, gestrahltSilbergrau,  samtiert®*Meteoranthrazit, samtiert®*

Blockstufe an vier Seiten gestrahlt oder samtiert (Auftritt, Stoß und Kopf). Bei Sichtbeton ist nur die Oberfläche strukturiert.


ABMESSUNGEN
50 x 40 x 14 cm
80 x 40 x 14 cm
100 x 40 x 14 cm
120 x 40 x 14 cm


OBERFLÄCHENBEARBEITUNG
Gestrahlt oder samtiert®. Imprägniert und farbverstärkt.

*Silbergrau und Meteoranthrazit nur erhältlich in den Abmessungen 100 x 40 x 14 cm.

blockstufe 1
BLOCKSTUFE MASSFERTIGUNG

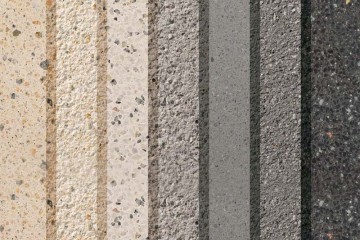

ConceptDesign Farben

Blockstufe an zwei Seiten gestrahlt oder samtiert (Auftritt und Stoß).


ABMESSUNGEN
max. 350 x 50 x 20 cm


OBERFLÄCHENBEARBEITUNG
Gestrahlt, geschliffen oder samtiert®

tocano gemasert bossiert

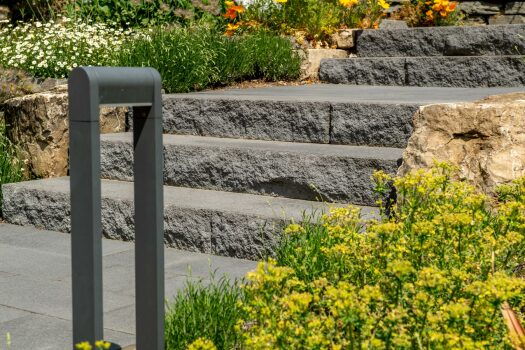

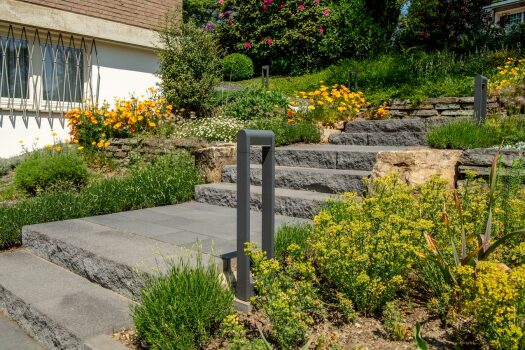

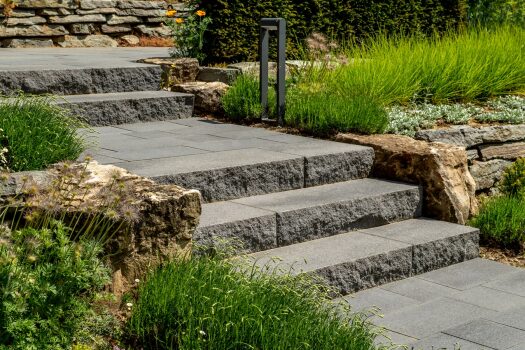

TOCANO UMBRIANO-BLOCKSTUFE
Umbriano Grauanthrazit, gemasertUmbriano Granitgrau-weiss gemasertUmbriano Granitbeige, gemasert

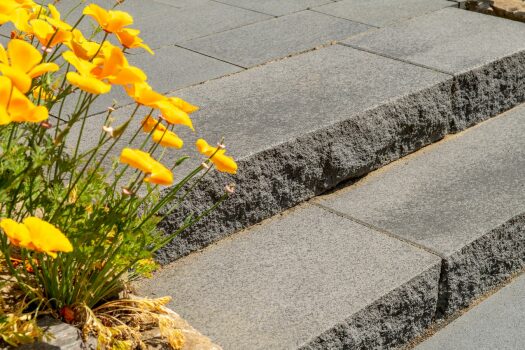

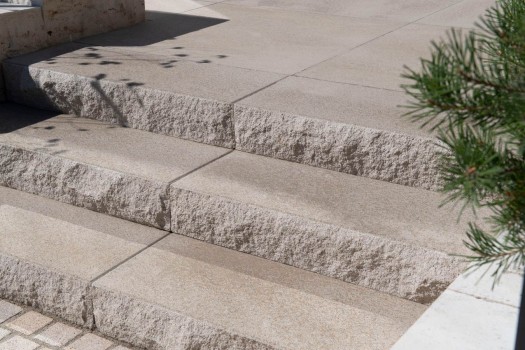

Blockstufe mit bossiertem Stoß
Blockstufe mit gesägtem Stoß


ABMESSUNG
100 x 35 x 15 cm


OBERFLÄCHENBEARBEITUNG
Trittfläche mit diamantgebürstet samtierter® Oberfläche

tocano light skizze
TOCANO LIGHT-STUFE

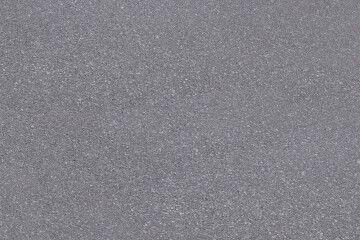

Grau, gestrahlt

Gewichtsoptimierte Hohlraumblockstufe mit bearbeiteten Kopfseiten.


ABMESSUNG
50 x 38 x 15 cm
80 x 38 x 15 cm
100 x 38 x 15 cm
120 x 38 x 15 cm
150 x 38 x 15 cm


OBERFLÄCHENBEARBEITUNG
Sandgestrahlt

blockstufe
CORIO-BLOCKSTUFE
Viterbo Anthrazit

Blockstufe mit gesägtem Stoß.
Kopfseiten glatt. Oberfläche samtiert.


ABMESSUNG
100 x 35 x 15 cm


OBERFLÄCHENBEARBEITUNG
Samtierte® Trittfläche mit CleanTop® CF 90

blockstufe
VITERBO-BLOCKSTUFE

ABMESSUNG
100 x 40 x 15 cm


OBERFLÄCHENBEARBEITUNG
Trittfläche mit diamantgebürstet samtierter® Oberfläche

OPTIONALE VERARBEITUNGSDETAILS
Kopfbearbeitung
Schräge am Kopf
Radialer Kopf
Zusätzlich gestrahlte Seite
Zusätzlich geschliffene Seite
Ausklinkung

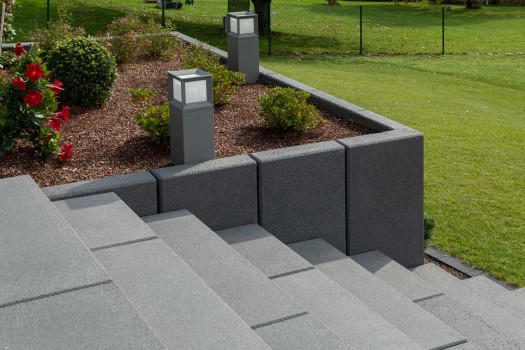

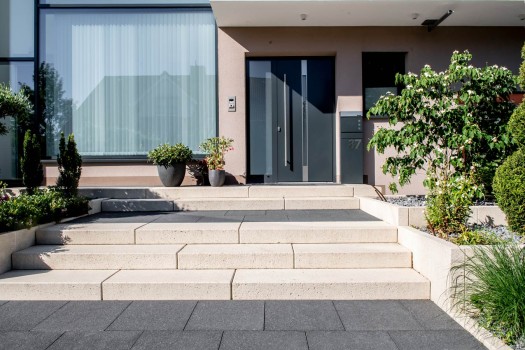

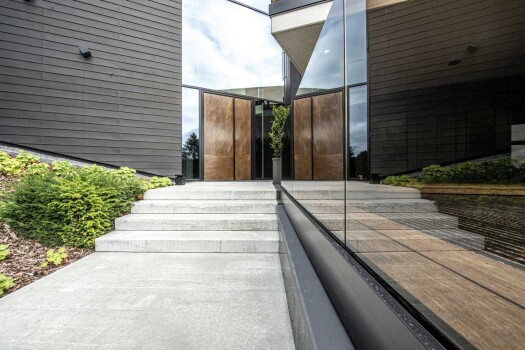

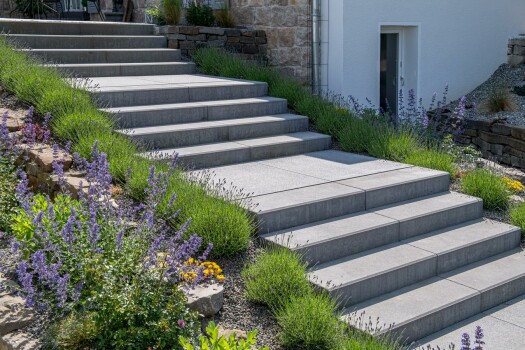

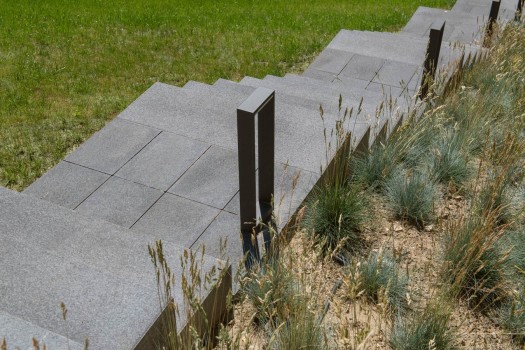

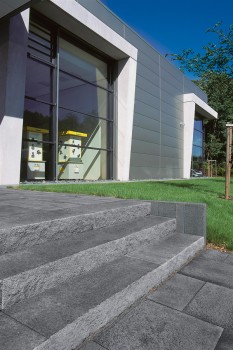

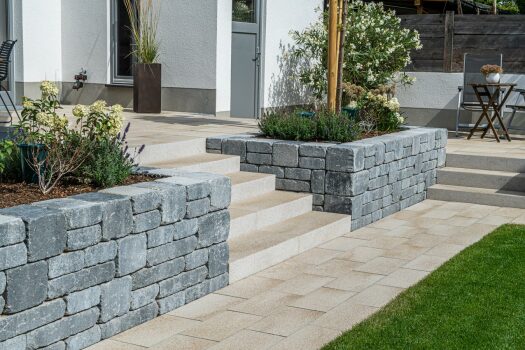

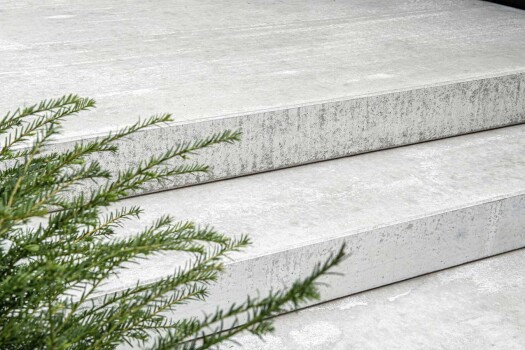

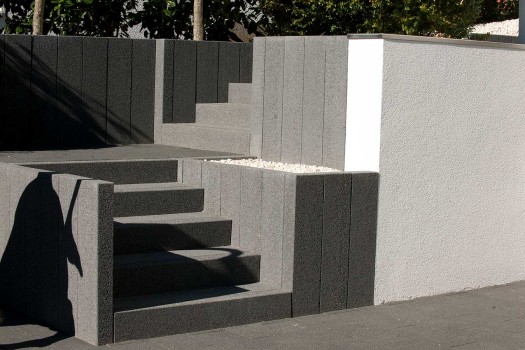

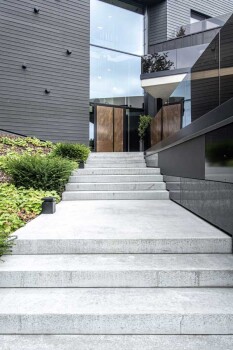

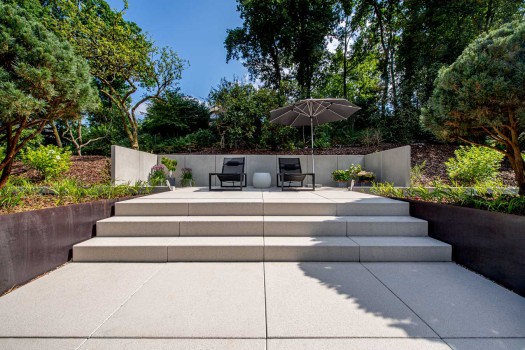

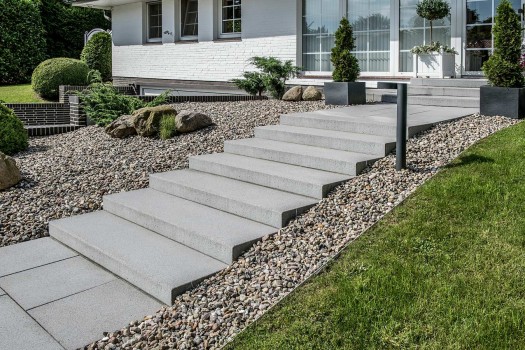

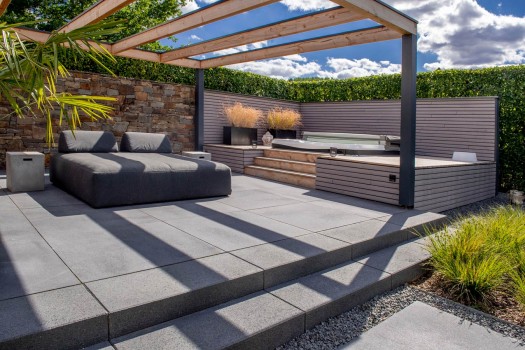

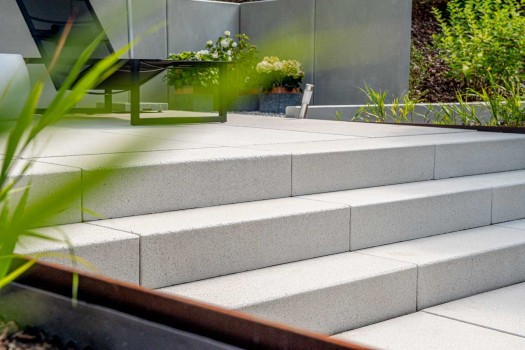

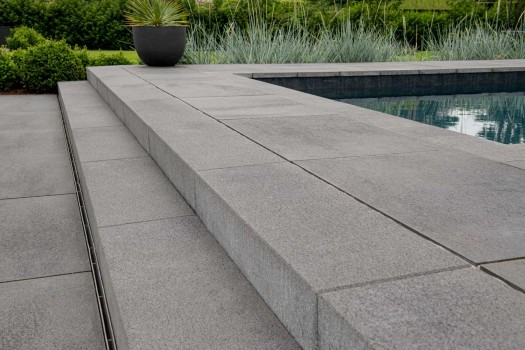

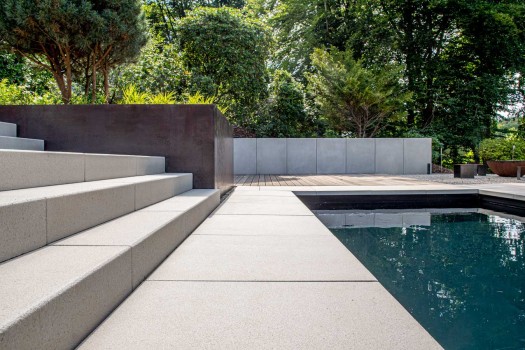

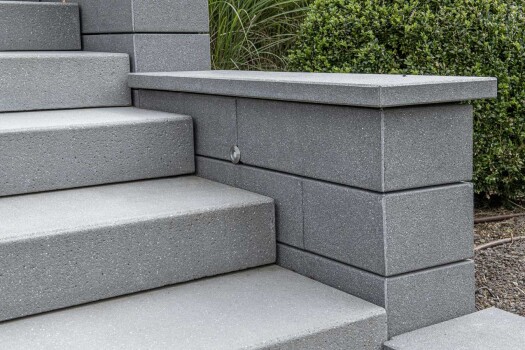

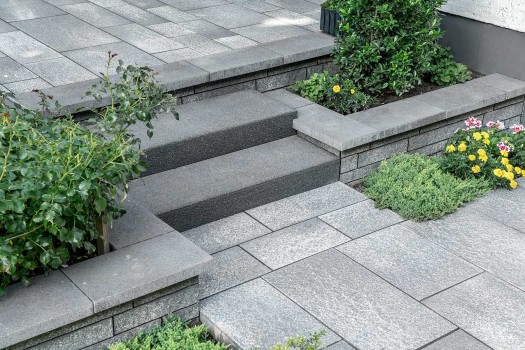

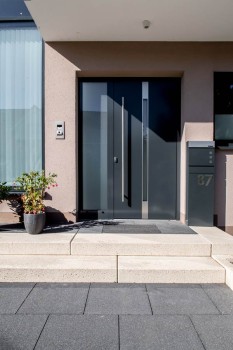

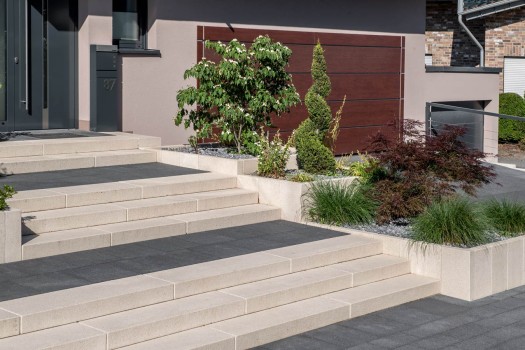

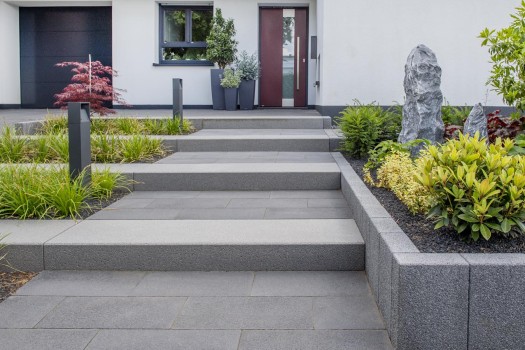

Galerie

Technische Produktinformationen

Tocano Stufen
Blockstufen 40 x 14, maximale Dickentoleranz ±3mm
Bezeichnung
in cm
Nennmaße
in mm
Ausführung Bewehrung Klassifizierung Bedarf
ca. St./lfm.
Gewicht kg/St.
80 x 40 x 14 800 x 400 x 140 Auftritt und Frontseite umlaufend gefast
4-seitig bearbeitet
unbewehrt DIN EN 13198 1,3 103
100 x 40 x 14 1000 x 400 x 140 1,0 129
120 x 40 x 14 1200 x 400 x 140 0,8 155


Definition 4-seitig bearbeitet: Auftritt, Frontseite und beide Stirnseiten.
Die Stufen sind für eine zwängunsfreie Auflagerung auf Mörtelstreifen dimensioniert.

Tocano Light Stufen
Hohlraumblockstufen 38 x 15, maximale Dickentoleranz ±3mm
Bezeichnung
in cm
Nennmaße
in mm
Ausführung Bewehrung Klassifizierung Bedarf
ca. St./lfm.
Gewicht kg/St.
50 x 38 x 15    sandgestrahlt nein DIN EN 13198 2 51
80 x 38 x 15    sandgestrahlt     1,25 72
100 x 38 x 15    sandgestrahlt     1 86
120 x 38 x 15    sandgestrahlt     0,83 100
150 x 38 x 15    sandgestrahlt     0,67 120


Verlegehinweise

Verlegehinweise für Tocano-Blockstufen

1. Überprüfung der Lieferung

Tocano Blockstufen werden liegend auf Paletten angeliefert. Die Paletten können mit dem LKW-Kran bzw. –Stapler abgeladen werden. Die Lagerfläche muss eben und standsicher sein. Die angelieferten Paletten sind so zu lagern, dass die Ware vor Beschädigungen und Verschmutzungen geschützt ist.

Vor dem Einbau ist das gelieferte Material mit den Bestell- bzw. Lieferscheinangaben auf Übereinstimmung zu prüfen. Beschädigungen auf Grund von Transport und Abladung sind auf dem Lieferschein zu vermerken.

Stufen mit erkennbaren Mängeln dürfen nicht eingebaut werden. Nach erfolgtem Einbau können Reklamationen nicht mehr anerkannt werden.

2. Farb- und Strukturunterschiede

Da Betonelemente aus den Naturprodukten Kies, Splitte, Sand und Zement hergestellt werden, sind auch ihre Farben natürlichen Schwankungen unterworfen. Ein heller Sand oder ein dunkler Zement – schon kann die Farbe oder auch die Oberflächentextur etwas variieren.

Leichte Unterschiede an der Oberfläche der Elemente, vor allem zwischen den verschiedenen Formaten, sind technisch unvermeidbar und daher kein Reklamationsgrund.

3. Verlegung

Unsere Tocano Blockstufen werden auf einem ca. 20 cm dicken, frostfrei gegründeten und wasserdurchlässigen Fundament aus Magerbeton verlegt. Der Baugrund unter dem Magerbeton ist nicht mit einer konstanten Neigung, sondern abgestuft auszubilden. Die Blockstufen werden auf 1 bis 2 cm dicke und bis zu 12 cm breite Mörtelquerstreifen gesetzt (Mörtelgruppe MG III). Zwischen den einzelnen Tocano Blockstufen empfehlen wir eine 5 mm breite Stoßfuge und eine 5 bis 10 mm starke Lagerfuge zu berücksichtigen. Die Lagerfuge der Tocano Blockstufe dient zur Bildung der Steigungshöhe, zur Berücksichtigung eines Gefälles (ca. 5 mm) und zum Ausgleich von evtl. vorhandenen Maßtoleranzen. Die Tocano Blockstufen sollten mit einer Überlappung von mind. 20 mm und einer leichten Neigung nach vorn eingebaut werden. Die Treppenbreite muss stets waagerecht verlaufen. Wird die Breite einer Treppenstufe aus mehreren, nebeneinander liegenden Blockstufen gebildet, so empfiehlt es sich, die Elemente versetzt anzuordnen, um eine durchlaufende Fuge zu vermeiden.

Licht in Blockstufen

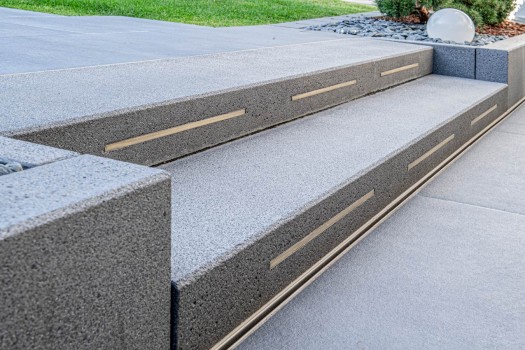

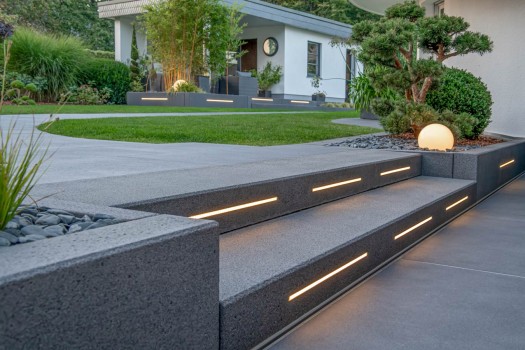

Beleuchtete Treppenanlagen sorgen einerseits für eine stimmungsvolle Atmosphäre und dienen zudem der Barrierefreiheit und erhöhen die Sicherheit in der Dunkelheit. Integrieren Sie unsere Lichtleisten seitlich in Stelen oder in die Treppenstufen. Eine besonders elegante Lösung bietet eine hinterleuchtete Stufenanlage. Und das ohne großen Aufwand.

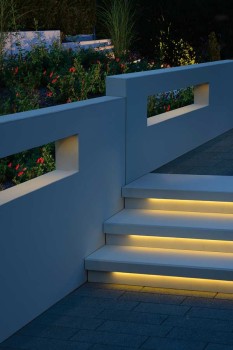

Lichtleiste als hinterleuchtete Tocano ConceptDesign Blockstufen mit Untertritt




Lichtleiste als Aufmerksamkeitsstreifen eingebaut in Tocano ConceptDesign Blockstufen


Skizze
