Conturo

Die harmonische Verbindung von Landschaft und Architektur.

Mit gestrahlter Oberfläche befestigen die Mauerscheiben kleine, mittlere und große Hänge, überwinden Höhen­unter­schiede, rahmen Pflanzungen und Wege ein und strukturieren Außenanlagen und Grünflächen.

Stilvoll erfüllen Conturo-Mauerscheiben höchste Ansprüche und bieten als Normalelemente sowie als Innen- und Außenecken in verschiedenen Farben, Formen und Winkelgrößen eine Vielzahl an individuellen Gestaltungs­möglich­keiten. Je nach Einbausituation stehen unterschiedliche Standardlängen und Auftragsfertigungen zur Verfügung. Perfekt auf die Pflaster- und Plattenprogramme abgestimmt garantiert das Conturo-Programm in jedem Fall ein zeitlos elegantes Design.

Conturo
Farben
Eigenschaften
Abmessungen
Objektformate
Galerie
Technische Produktinformationen
Aufbauhinweise
Editionen
CDFarben
Referenzen
Verlegemuster
Verlegehinweise
Downloads
Links
Händler

Farben

Concept Design gestrahlt (R11)

Concept Design samtiert® (R11)

Concept Design glatt

Eigenschaften

  • Hochwertige Ansichtsflächen durch die Verwendung von Naturstein-Edelsplitten in Kombination mit einem speziell entwickelten Strahlverfahren in den Farben Granithell und Anthrazit. Oberseite und ca. 15 cm an der Rückseite sind gestrahlt.
  • Sehr umfangreiches Lieferprogramm durch individuelle Maßfertigungen in verschiedenen Abmessungen und Farben. Weitere Farben auf Wunsch möglich.
  • Conturo-Mauerscheiben sind aufgrund ihrer verstärkten Ausführung bis 5 kN/m² belastbar (armiert).

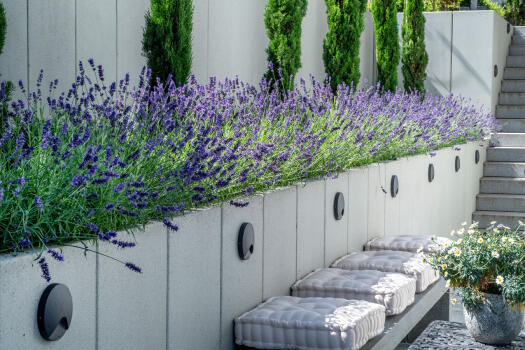

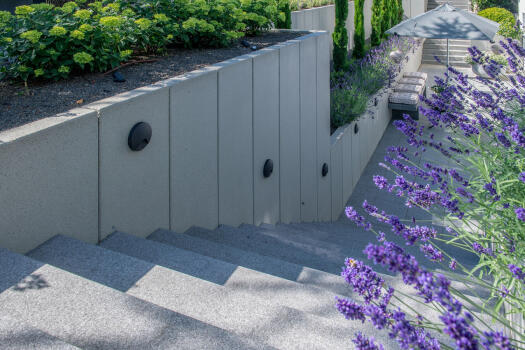

Auf Wunsch mit eingebauten LichtDesign-Leuchten erhältlich.

Auf Wunsch mit eingebauten LichtDesign-Leuchten erhältlich.

Abmessungen

MAUERSCHEIBEN HÖHE in cm BREITE in cm FUSSLÄNGE in cm DICKE

Granithell, gestrahlt (CD 5001)
Anthrazit, gestrahlt (CD 0101)

Sonderfarben und Sondermaße sind bis
max. 300 cm Höhe und 200 cm Breite möglich.

45 49 31 11,6
55 49 33 11,6
80 49 43 11,6
105 49 56 11,6
130 49 69 11,6
150 49 80 11,6
180 49 80 11,6
200 49 87 11,6

Abmessungen

Filter:

Mauersystem

conturo01
Conturo-Mauerscheiben Normalelemente

Seitenlängen: 49, 99 cm
Höhen: 45, 55, 80, 105, 130, 155, 180, 200 cm

Conturo-Mauerscheiben werden auftragsbezogen gefertigt.
Zusätzlich im Programm:
Außen- und Innenecken 90°,
Außen- und Innenecken 135°,
konvexe und konkave Ausführungen

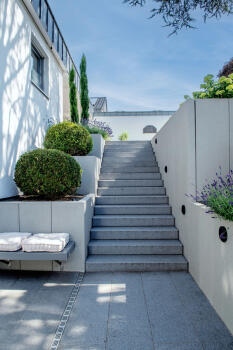

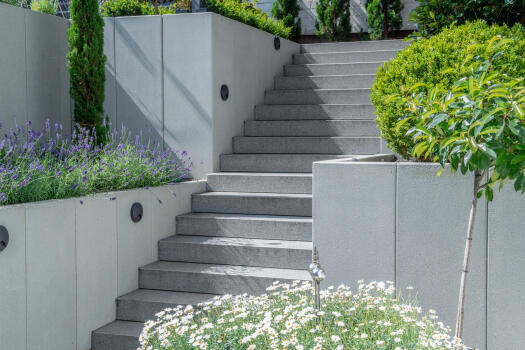

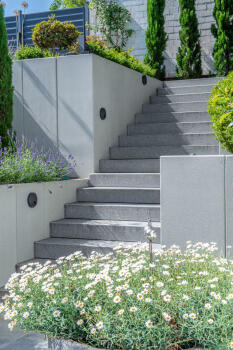

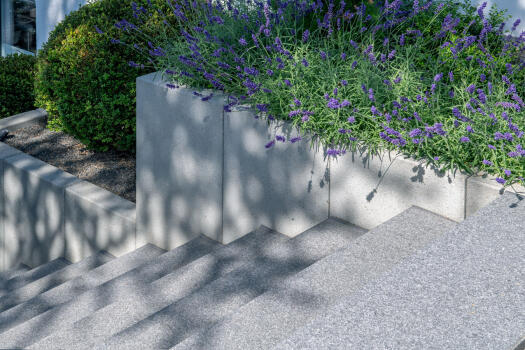

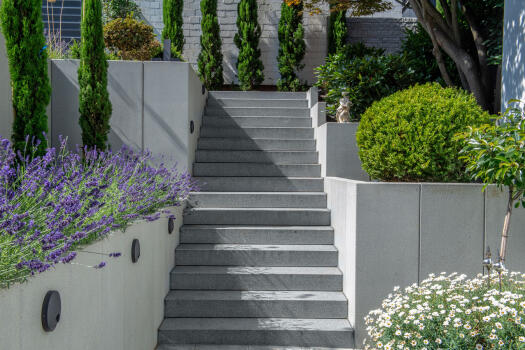

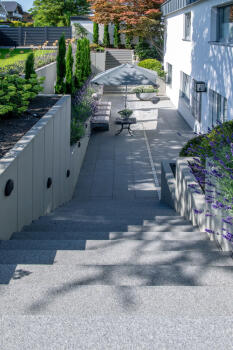

Galerie

Technische Produktinformationen


Mauerscheibe. Normalelement.

Breite 49 cm. Verstärkte Ausführung. Bis 5 kN/m2 belastbar. Armiert.

Abmessungen
H x B x Fußlänge x Dicke cm
Stück je Palette ca. Stück je lfdm Gewicht ca. kg
je Stück
Berechnungs-
einheit
55 x 49 x 40 x 12 cm 8 2 120 Stück
80 x 49 x 50 x 12 cm 8 2 190 Stück
105 x 49 x 65 x 12 cm 8 2 235 Stück
130 x 49 x 80 x 12 cm 8 2 290 Stück

Auf DB-Palette. Lagerware.


Ansichten, Oberkante und ca. 15 cm auf der Rückseite ab Oberkante gestrahlt.

Abmessungen
H x B x Fußlänge x Dicke cm
Stück je Palette ca. Stück je lfdm Gewicht ca. kg
je Stück
Berechnungs-
einheit
45 x 49 x 31 x 11,6 cm 12 2 85 Stück
55 x 49 x 33 x 11,6 cm 12 2 100 Stück
80 x 49 x 43 x 11,6 cm 10 2 150 Stück
105 x 49 x 56 x 11,6 cm 8 2 200 Stück
130 x 49 x 69 x 11,6 cm 6 2 260 Stück
150 x 49 x 80 x 11,6 cm 4 2 300 Stück
180 x 49 x 80 x 11,6 cm 4 2 340 Stück
200 x 49 x 87 x 11,6 cm 4 2 375 Stück

Auf DB-Palette. Auftragsfertigung.

Sondermaße (max. Höhe 300 cm, max. Breite 200 cm)
Normalelement, gestrahlt, Seitenlänge 99 cm; Außenecke konvex.

Aufbauhinweise

Technische Hinweise

Die Conturo-Mauerscheiben weisen eine geringfügige Konizität der Seiten auf. Dadurch wird die Gefahr von Kantenabplatzungen (siehe hierzu auch „Versetzen“) vermindert. Die rückseitigen Kanten sind nicht gefast. Die rückseitigen Füße sind gegenüber der Sichtseite schmaler. Dies ermöglicht Wandfluchten mit leichten Krümmungen ohne Spezialelemente. Die Fußunterseite ist profiliert, um den Sohlreibungswinkel zu erhöhen. Dies sichert die notwendige Standfestigkeit. Standardmäßig sind die Conturo-Mauerscheiben für 5 kN/m² Verkehrslast auf horizontaler Böschung bemessen. Bei höheren Belastungen liefern wir entsprechend verstärkte Ausführungen.

Baugrund

Für die Lastableitung der Stützmauerkräfte im Gründungsbereich ist unter den Fundamenten mindestens eine Bodenart mit dem Inneren Reibungswinkel 35° erforderlich. Geringere Reibungswinkel erfordern einen größeren Elementfuß, als in der Typenprüfung nachgewiesen ist. Als Verdichtungsgerät empfehlen wir eines mit folgenden Spezifikationen: Maximales Betriebsgewicht 250 kg, z.B Stampfer, vorwärtslaufende Vibrationsplatten, reversierbare Platten, Einradvibrationswalzen.

Versetzen

An die auf der Rückseite der Mauerscheiben angebrachten Ösen können zum Abladen bzw. zur Montage geeignete Anschlagmittel befestigt werden. Beim Montieren ist darauf zu achten, dass die Montageseile die hintere obere Kante nicht beschädigen. Hier ist ein Kantenschutz aufzulegen. Die einzelnen Elemente dürfen nicht knirsch versetzt werden, ansonsten sind Abplatzungen der seitlichen Kanten bzw. der oberen Ecke nicht zu vermeiden. Das Einlegen eines 3 mm dünnen Dämmstreifens, z.B. Trittschallfolie, vermeidet diese Schäden. Die offenen Fugen erfüllen bei längeren Wänden gleichzeitig die Funktion der notwendigen Dehnungsfugen.
Mauerscheiben für Verkehrslast 5 kN/m² und Trennelemente bis einschließlich 150 cm Höhe sind zur frostsicheren Gründung auf ein Kieskoffer zu versetzen, höhere Elemente auf ein frostfrei gegründetes Betonfundament. Mindestmaße siehe Produktdatenblatt. Mauerscheiben für Verkehrslast SLW 30 (Ersatzlast 1666 kg/m²) und SLW 60 (Ersatzlast 3333 kg/m²) sind auf ein Betonfundament und einem frostfrei gegründeten Kieskoffer zu versetzen. Mindestmaße siehe Typenbericht. Zwischen Fundamentbeton und Mauerscheibe ist zwecks Toleranzausgleich und Verbesserung der Haftung stets ein Mörtelbett aufzuziehen.
Eck-, Radien- und Sonderteile sind während der Montage mit bewehrtem Aufbeton zu sichern. Das Einfädeln von Bewehrungsstählen durch die Transportösen sowie Aufbeton auf den rückseitigen Füßen erhöhen ohne statischen Nachweis nicht die zulässige Belastung. Dies sind nur Maßnahmen zur Montageerleichterung.

Fugenausbildung

Die Fugen zwischen den Mauerscheiben dürfen nicht geschlossen werden. Um das Ausspülen des Hinterfüllmaterials zu vermeiden ist im Fugenbereich ein schmaler Streifen (Bitumenbahn, Drainagematte oder Geotextil) anzuordnen. Eine ganzflächige Anordnung ist nicht zulässig, da sie den Wandreibungswinkel reduzieren würde!

Entwässerung

Zur Vermeidung von Frostschäden muss Sickerwasser hinter den Mauerscheiben am Fundamentfuß durch Drainagerohre rückstaufrei abfließen können. Die Hinterfüllung ist wasserdurchlässig und frostsicher mit nichtbindigem Material herzustellen. Das Hinterfüllmaterial ist in ca. 30 cm dicken Lagen einzubringen und gleichmäßig zu verdichten. Dabei darf kein Verdichtungsdruck auf die Wand ausgeübt werden. Beim Einsatz von Verdichtungsgeräten ist ein ausreichender Sicherheitsabstand zur Rückseite einzuhalten. Der Sicherheitsabstand beträgt mindestens 1/3 der Bauhöhe bzw. mindestens 50 cm.
