Winkelstufen

Winkelstufen

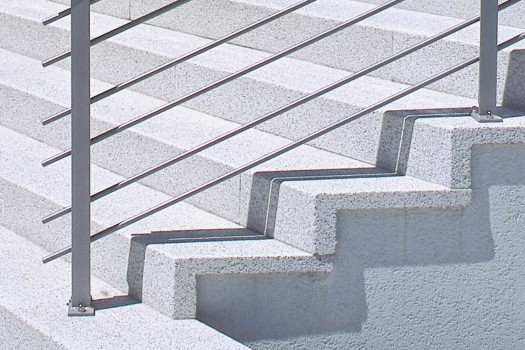

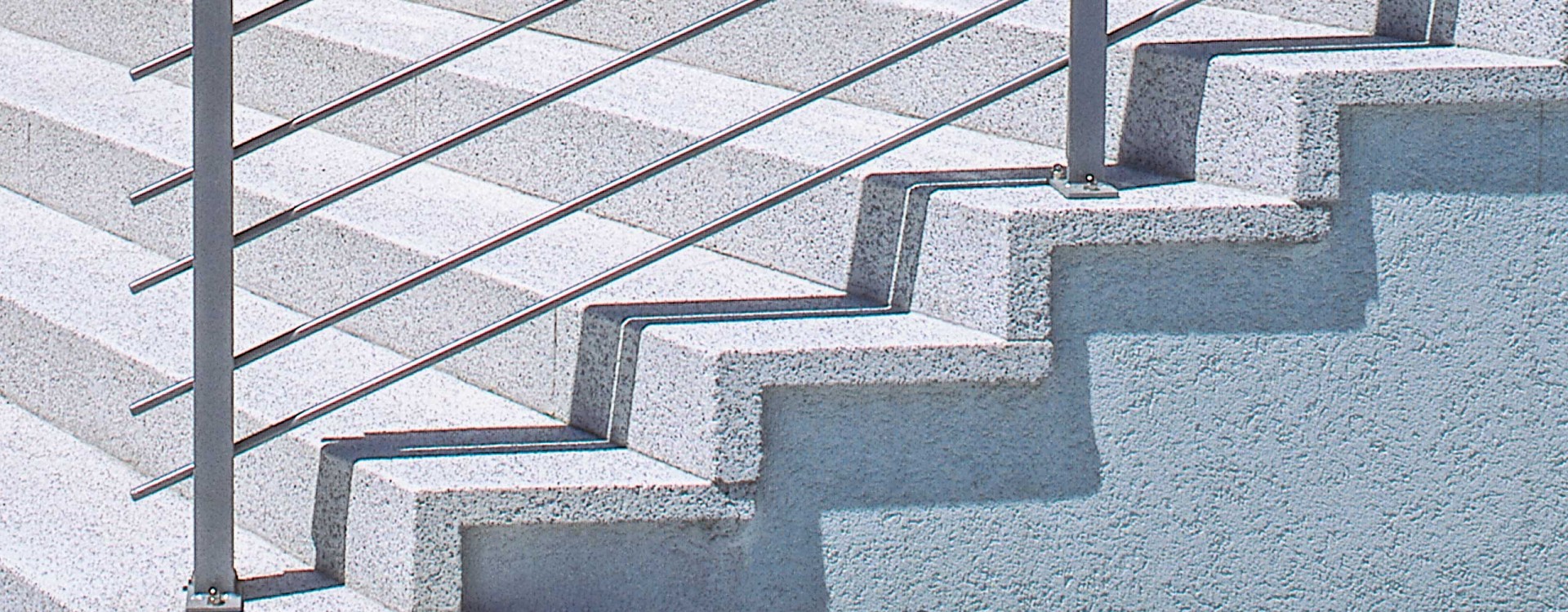

Mit Winkelstufen lassen sich bauseitig vorgegebene Höhenunterschiede bei vorbetonierten Treppenverläufen ästhetisch elegant überwinden. Zur Verblendung der Unterkonstruktion sollten die Winkelstufen auf Mörtelstreifen aufliegen. Alle Winkelstufen sind Maßanfertigungen. Hinsichtlich der Farben und Oberflächenbearbeitungsarten bietet Ihnen das ConceptDesign-Sortiment nahezu unbegrenzte Möglichkeiten. Noch ein kleiner Tipp: Winkelstufen mit zwei geschlossenen Köpfen können wie Hohlblockstufen eingesetzt werden und sind hinsichtlich des Gewichts eine interessante Alternative zu herkömmlichen Blockstufen. Bei freitragenden Ausführungen sprechen Sie uns gerne an.

Winkelstufen

MassfertigungAbmessungenOberflächenbearbeitung
Tocano Winkelstufe METTEN Max. Abmessung bei 5 cm Materialstärke (vollflächige Auflage): 149 x 45 x 20 cm; max. Abmessung bei 8 cm Materialstärke (freitragend): 200 x 45 x 20 cm Gestrahlt, Geschliffen oder Samtiert®
  Farben
ConceptDesign-Farbfächer
Optionale Verarbeitungsdetails
Tocano geschlossener Kopf Winkelstufe Geschlossener Kopf
Tocano Ausklinkung METTEN Ausklinkung

Eigenschaften

  • Imprägniert und farbverstärkt.
  • Hochwertige Ansichtsflächen durch die Verwendung von Naturstein-Edelsplitten in Kombination mit einem speziell entwickelten Strahlverfahren.
  • Sehr umfangreiches ergänzendes Lieferprogramm: Blockstufen, Winkelstufen und Podestplatten.
  • Farblich abgestimmt auf die Pflaster- und Plattensysteme.
  • Auf Wunsch auch mit geschliffenen Ansichtsseiten.
  • Im Rahmen der Auftragsfertigung bieten wir Ihnen maßgeschneiderte Lösungen.
  • Mit einer sehr feinen und dichten Hochleistungsbeton-Oberfläche in Meteoranthrazit, samtiert®. Der Hochleistungsbeton entlüftet sich im Gegensatz zu herkömmlichem Beton selbständig. In Kombination mit der besonderen Oberflächenbearbeitung des Samtierens entsteht eine sehr elegante Betonoberfläche.

TIPP

Für komplizierte oder größere Treppenanlagen empfehlen wir Ihnen den METTEN-Aufmaß-Service. Mittels digitaler Messtechnik messen wir bei Ihnen vor Ort auf – gerne auch gemeinsam mit dem Verarbeiter.

GESTALTUNGSTIPP

Auf Wunsch mit eingebauten LichtDesign-Leuchten erhältlich.

TIPP FÜR SICHERES GEHGEN

Auf Wunsch mit eingelassenen oder aufgeklebten Aufmerksamkeitsstreifen, um die Stufenkante für Seh- und Gehbehinderte zu betonen.

Galerie

Verlegehinweise für Tocano-Winkelstufen

1. Überprüfung der Lieferung

Tocano Winkelstufen werden liegend auf Paletten angeliefert. Die Paletten können mit dem LKW-Kran bzw. –Stapler abgeladen werden. Die Lagerfläche muss eben und standsicher sein. Die angelieferten Paletten sind so zu lagern, dass die Ware vor Beschädigungen und Verschmutzungen geschützt ist.

Vor dem Einbau ist das gelieferte Material mit den Bestell- bzw. Lieferscheinangaben auf Übereinstimmung zu prüfen. Beschädigungen auf Grund von Transport und Abladung sind auf dem Lieferschein zu vermerken.

Stufen mit erkennbaren Mängeln dürfen nicht eingebaut werden. Nach erfolgtem Einbau können Reklamationen nicht mehr anerkannt werden.

2. Farb- und Strukturunterschiede

Da Betonelemente aus den Naturprodukten Kies, Splitte, Sand und Zement hergestellt werden, sind auch ihre Farben natürlichen Schwankungen unterworfen. Ein heller Sand oder ein dunkler Zement – schon kann die Farbe oder auch die Oberflächentextur etwas variieren.

Leichte Unterschiede an der Oberfläche der Elemente, vor allem zwischen den verschiedenen Formaten, sind technisch unvermeidbar und daher kein Reklamationsgrund.

3. Verlegung

3.1. Verlegung der Winkelstufen auf Mörtelstreifen

Die Winkelstufen sind auf betonierte Treppenläufe zwängungsfrei auf Mörtelstreifen zu verlegen. Zu breite Mörtelstreifen (> 12cm) führen zu verändertem Spannungsverlauf und damit zu Rissbildungen. Aus diesem Grund ist auch beim Einbau auf Trockenheit der Stufen und der Unterkonstruktion zu achten (< 2CM%).

Bei der Verlegung von Winkelstufen im Außenbereich ist darauf zu achten, dass die Mörtelstreifen übereinander angeordnet sind, damit Diffusionskanäle entstehen, welche eine Entwässerung unter der Stufe ermöglichen. Die darunter befindliche Rohtreppe muss nach vorn geneigt sein, um Staunässe zu vermeiden, ggf. sind Gefällespachtelungen vorzunehmen.

3.2. Verlegung der Winkelstufen auf Trittschallmatten

Trittschallgedämmte Winkelstufen sind bei unmittelbar darunter angeordneter Dämmschicht vollflächig zu verlegen. Im Gegensatz zu Winkelstufen, die im direkten Verbund auf Mörtelstreifen verlegt werden, können auf Dämmschichten verlegte Winkelstufen im vollen Mörtelbett eingebaut werden. Durch die elastische Matte können Formänderungen aus Unterkonstruktion und Stufe ausgeglichen werden.

3.3. Fugenausbildung

Die Winkelstufen dürfen grundsätzlich nicht eingespannt werden. Bei mehrteiligen Läufen ist eine mindestens 3 mm breite Fuge anzuordnen. Dehnungsfugen in der Unterkonstruktion müssen im Belag weitergeführt werden. Die Fugen zwischen den einzelnen Tritten müssen etwa 5 mm breit sein. Sockelleisten dürfen nicht direkt auf die Winkelstufen aufgesetzt werden.

Grundsätzlich haben die Fugen die Funktion Maßtoleranzen auszugleichen und Längenänderungen infolge Schwinden und thermischer Beanspruchung auszugleichen. Sie dürfen daher nur elastisch verfugt werden.

3.4. Skizzen zur Verlegung

1. Verlegung der Winkelstufen auf Mörtelstreifen.
Der Stufenstoß bleibt bei Winkelstufen unvermörtelt.



2. Verlegung der Winkelstufen auf Trittschallmatten.
