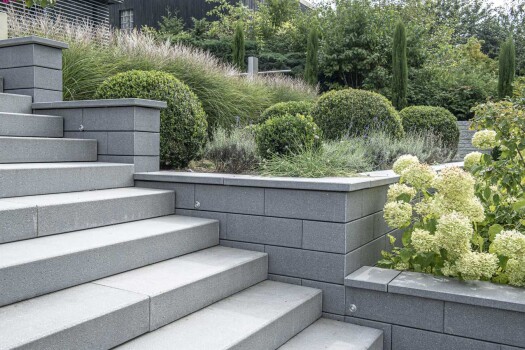

Belmuro®-Mauersystem

KONSTRUKTION

BelMuro ist ein Mauersystem, das zur Überbrückung von Geländesprüngen dient. Ferner kann BelMuro als freistehendes Mauersystem verwendet werden.
Die BelMuro-Steine sind werksmäßig hergestellte quaderförmige Betonelemente, die aneinander gereiht zwei Kammern aufweisen.
Sie werden mit einer Mörtelfuge auf bauseits hergestellte Fundamente gestellt. Die Steine werden lagenweise aufeinander gesetzt. Zur Lagesicherung der Steine zueinander und zum Ausgleich geringer Maßtoleranzen werden die Auflageflächen mit einem Konstruktionskleber verbunden. Die entstehenden Schattenfugen werden mit den mitgelieferten Dichtprofilen abgedichtet. Dazu werden die Dichtprofile innenbündig direkt nach Setzen jedes Steines aufgelegt und durch Abwinkeln an der Kerbung in die Vertikalfuge geführt. Im Abstand von 5-8 Metern sind Dehnfugen anzuordnen, um Rissbildungen infolge von Temperaturdehnungen und Quell- und Schwindverhalten des Baustoffs zu vermindern. Dies kann dadurch ausgeführt werden, dass eine Kammer, die durch zwei aneinander gestoßene Steine entsteht, unbewehrt bleibt und mit grobem Splitt oder Kies (Körnung 8-16 mm) gefüllt wird.

Statik

Das Mauersystem kann, abhängig von der Verwendung, auf zwei verschiedene Weisen aufgebaut werden. Wird BelMuro als Hangbefestigung benutzt, kann zwischen dem Befüllen der Kammern mit Beton einschließlich einer Bewehrung oder der Verwendung von Geogittern in Kombination mit einer Splitt Verfüllung gewählt werden. Bei einer frei stehenden Mauer ist ausschließlich das Verfüllen mit Beton und entsprechender Bewehrung möglich.

Verfüllen mit Beton

1) Frei stehende und stützende Mauer mit Bewehrung bis ca. 1,00 m
(6 Lagen + Abdeckung):

Aus dem Fundament ragen im Raster von 25,3 cm zwei Bewehrungsstäbe Ø 10 mm BST IV S in die BelMuro Kammern. Die Bewehrungsstäbe sollten mindestens 40 cm im Fundament verankert sein und je nach Gesamthöhe der Mauer bis zu 1,00 m aus dem Fundament herausragen. Die BelMuro- Mauer wird bis auf die Höhe der Bewehrungsstäbe gesetzt. Vor dem Vergießen wird eine Bügelmatte (R188) in die Kammern eingebracht. Dann wird die Mauer bis ca. 2 cm unterhalb der Oberkante verfüllt.

2) Frei stehende und stützende Mauer ab ca. 1,00 m mit Bewehrung
(7 oder mehr Lagen + Abdeckung):

Aus dem Fundament ragen im Raster von 25,3 cm zwei Bewehrungsstäbe Ø 10 mm BST IV S in die BelMuro Kammern. Die Bewehrungsstäbe sollten mindestens 40 cm im Fundament verankert sein und bis zu 1,00 m aus dem Fundament herausragen. Die BelMuro-Mauer wird bis auf die Höhe der Bewehrungsstäbe gesetzt. Dann wird eine Bügelmatte (R188) in die Kammern eingebracht. Anschließend wird die Mauer ca. 10 cm mit Beton (C16/20) verfüllt. Die zweiten Bewehrungsstäbe (Länge je nach Gesamthöhe der Mauer bis zu 2,00 m) werden dann in die Bügelmatte eingelassen und gegebenenfalls an den Bügeln fixiert.
Die Bewehrungsstäbe überlappen dabei ca. 90 cm und ragen je nach Gesamthöhe der Mauer bis zu 1,00 m aus der Mauer hervor. Dann wird die Mauer bis auf ca. 1,00 m Höhe vergossen. Nach dem Ansteifen des Vergussbetons werden die weiteren Steinlagen inkl. Dichtprofil gesetzt, weitere Bügelmatten in die Kammer eingelassen und die Kammern mit Beton (CC16/20) bis ca. 2 cm unter der Oberkante verfüllt. Durch das Ausbetonieren der Kammern erhalten die einzelnen Steine untereinander einen Verbund.

Füllbeton

Als Verfüllbeton dient z.B. ein sogenannter „Estrichsand 0/8“ mit „normalem“ Zement oder als Fertigbeton, erhältlich in 40 kg-Säcken in jedem Baustoffhandel (z.B. SAKRET BE). Verarbeitungshinweise siehe Verpackung. Auf jeden Fall darf der Mörtel nur maximal steif sein. Er muss mittels Stampfer (z.B. einer Dachlatte) gut verdichtet werden. Die Fundamente unter 80 cm Höhe müssen auf einwandfrei tragfähigem und frostsicherem Boden gegründet werden und dürfen nicht einseitig abgegraben werden.

Abdeckung

Die Abdecksteine werden in Mörtel gesetzt. Das Mörtelbett entsteht durch Füllen der Kammern bis zur Oberkante des Dichtprofils. Um ein Eindringen von Regenwasser in das Mauerwerk zu verhindern, müssen die Fugen der Abdecksteine mit Silikon für den Außenbereich versiegelt werden. Bei der Verwendung von BelMuro als Stützwand muss die Mauer gegen Feuchtigkeit geschützt werden. Dazu eignen sich Mauerschutzbahnen, die zwischen Mauer und Hinterfüllung verlegt werden.

HINTERFÜLLung

Die Hinterfüllung der BelMuro-Mauer muss entwässert werden. Dazu wird das anfallende Wasser durch Drainagerohre abgeleitet.
Als Hinterfüllung sind wasserdurchlässige, frostunempfindliche Materialien wie Kies, Sand oder Schotter mit einem Winkel der inneren Reibung von 30° zu verwenden. Sie ist lagenweise einzubauen und mit leichtem Gerät gut zu verdichten.

Innenecke

AUSSENECKE

Die 90°-Eckausbildung entsteht durch wechselseitiges Verarbeiten der Steine, so dass eine „Verzahnung“ der Steine entsteht.

Säulenstein

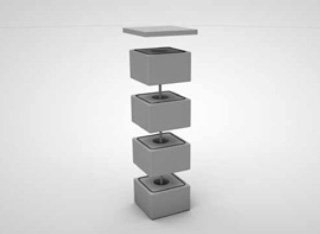

Die einzelnen Säulensteine werden aufeinander gestellt. Vorher sind die Dichtprofile auf dem Säulenstein zu verfugen. Im Anschluß muss die Hohlkammer armiert und mit Mörtel verfüllt werden.
