Hamburg, Hochbahn Berliner Tor, Belpasso Pesto


Eine bestechend brillante Oberfläche zeichnet das Produkt Belpasso aus. Die innovative, patentrechtlich geschützte Oberflächenveredelung garantiert ein Höchstmaß an Resistenz. Auch nach Jahren der Benutzung – etwa in stark frequentierten öffentlichen Bereichen – behält der Stein seine besondere Anmutung. Belpasso wird als fünf Zentimeter starke Platte sowie als Pflasterstein in verschiedenen Stärken und Formaten angeboten. Das Produkt überrascht mit einer Vielzahl von Farbstellungen – von strahlendem Weiß über Abstufungen von Grau, kräftige Rot-, Grün- oder Blautöne bis hin zu farbintensivem Anthrazit. Der CleanTop®-Oberflächenschutz mit Clean Factor CF 120 beugt dauerhaft Verschmutzung und Verwitterung vor, reduziert Kaugummi-Anhaftungen, schützt die besondere Farbigkeit des Steins und verhindert bei fachgerechter Verarbeitung Kalkausblühungen. Belpasso wurde mit dem red dot design award prämiert und für den Designpreis der Bundesrepublik Deutschland nominiert.

reddot-award    Designpreis Deutschland

Eigenschaften

  • Pflastersystem mit innovativer, brillanter, mehrfach modifizierter Silikat-Oberfläche.
  • CleanTop®-Oberfläche mit dem Clean Factor CF 120:
    • Extrem reduzierte Schmutzaufnahme.
    • Brillante Oberfläche.
    • Deutlich leichter zu reinigen im Vergleich zu einem Produkt ohne CleanTop®.
    • Algen und Moos hemmend.
    • Reduzierte Kaugummi-Anhaftung.
    • Hochdruckreiniger geeignet.
    • Frei von Kalkausblühungen (bei fachgerechter Verarbeitung).
    • Keine nachträgliche Imprägnierung erforderlich.
  • Besonderes Steinhärtungsverfahren durch klimage-steuerte Oberflächenveredelung.
  • Trittsicher.
  • Frost- und Tausalzbeständigkeit.
  • METTEN-Innovation. Patentrechtlich geschütztes Produktionsverfahren.

Formate

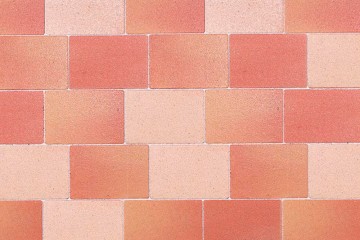

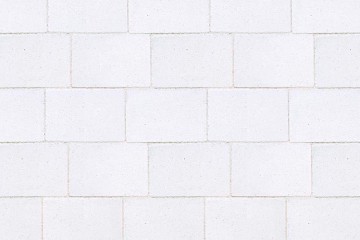

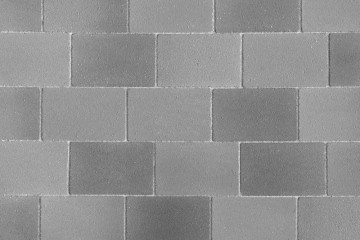

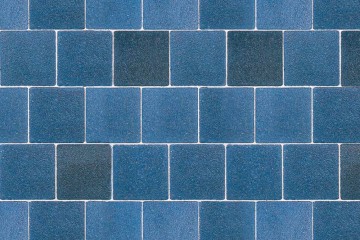

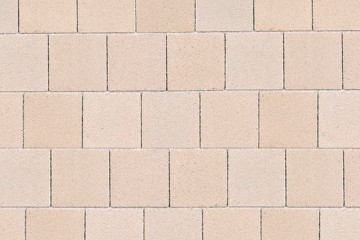

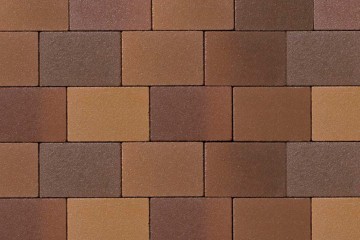

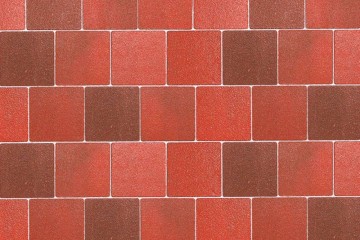

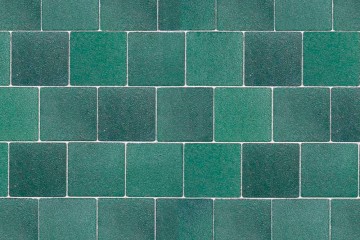

Farben

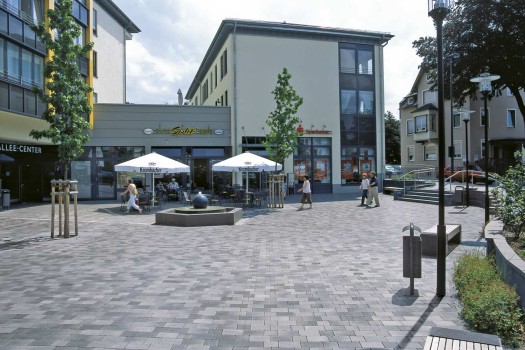

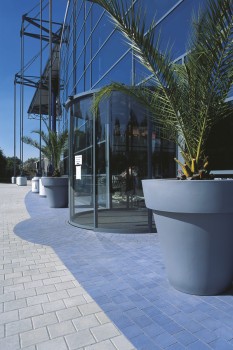

Galerie

Standardformate

PLATTENLÄNGE
in cm
BREITE
in cm
DICKE
in cm
DINNUTZUNG
Formate 50 50 5 DIN EN 1339 PKDUI Eigenschaften

Alle angegebenen Maße sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

PFLASTERLÄNGE
in cm
BREITE
in cm
DICKE
in cm
DINNUTZUNG
Formate 15 15 8 DIN EN 1338 KDI Eigenschaften
Formate 22,5 15 8 DIN EN 1338 KDI
Formate 45 22,5 8 DIN EN 1339 PKDUI

Alle angegebenen Maße sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Objektformate

Belpasso können wir Ihnen individuell für Ihr Objekt auch in den nachfolgenden Formaten fertigen. Bezüglich der Mindestabnahmemengen (ohne Preisaufschlag) und der Kombinierbarkeit der Formate untereinander sprechen Sie uns bitte an.

Ohne Faskante:

BezeichnungNennmaßDIN EN Klassifizierung
25 x 25 x 5* 246 x 246 x 50 DIN EN 1339 PKDUI 7
50 x 25 x 5* 496 x 246 x 50 DIN EN 1339 PKDUI 4
50 x 50 x 5* 496 x 496 x 50 DIN EN 1339 PKDUI 7
60 x 30 x 5 596 x 296 x 50 DIN EN 1339 PKDUI 4

15 x 15 x 8 146,5 x 146,5 x 80 DIN EN 1338 KDI
22,5 x 15 x 8 221,5 x 146,5 x 80 DIN EN 1338 KDI
25 x 12,5 x 8 246 x 121 x 80 DIN EN 1338 KDI
25 x 25 x 8 246 x 246 x 80 DIN EN 1338 KDI
30 x 30 x 8 296,5 x 296,5 x 80 DIN EN 1338 KDI
37,5 x 25 x 8 371 x 246 x 80 DIN EN 1339 PKDUI 14
40 x 10 x 8 396 x 96 x 80 DIN EN 1339 PKDUI 7
45 x 22,5 x 8 446 x 221 x 80 DIN EN 1339 PKDUI 11
45 x 45 x 8 446 x 446 x 80 DIN EN 1339 PKDUI 25
50 x 15 x 8 496 x 146 x 80 DIN EN 1339 PKDUI 7
50 x 25 x 8 496 x 246 x 80 DIN EN 1339 PKDUI 11
50 x 40 x 8 496 x 396 x 80 DIN EN 1339 PKDUI 14
50 x 50 x 8 496 x 496 x 80 DIN EN 1339 PKDUI 25
60 x 30 x 8 596 x 296 x 80 DIN EN 1339 PKDUI 11
100 x 50 x 8 996 x 496 x 80 DIN EN 1339 PKDUI 11

12,5 x 12,5 x 10 121 x 121 x 100 DIN EN 1338 KDI
25 x 12,5 x 10 246 x 121 x 100 DIN EN 1338 KDI
25 x 25 x 10 246 x 246 x 100 DIN EN 1338 KDI
37,5 x 25 x 10 371 x 246 x 100 DIN EN 1338 KDI

15 x 15 x 12 144,5 x 144,5 x 120 DIN EN 1338 KDI
20 x 15 x 12 194,5 x 144,5 x 120 DIN EN 1338 KDI
22,5 x 22,5 x 12 219,5 x 219,5 x 120 DIN EN 1338 KDI
25 x 25 x 12 244,5 x 244,5 x 120 DIN EN 1338 KDI
30 x 15 x 12 294,5 x 144,5 x 120 DIN EN 1338 KDI
40 x 20 x 12 394,5 x 194,5 x 120 DIN EN 1338 KDI
40 x 40 x 12 394,5 x 394,5 x 120 DIN EN 1338 KDI
45 x 22,5 x 12 444,5 x 219,5 x 120 DIN EN 1338 KDI
50 x 25 x 12 494,5 x 244,5 x 120 DIN EN 1339 PKDUI 30
50 x 50 x 12 494,5 x 494,5 x 120 DIN EN 1339 PKDUI 30
60 x 40 x 12 594,5 x 394,5 x 120 DIN EN 1339 PKDUI 30

22,5 x 15 x 14 219,5 x 144,5 x 140 DIN EN 1338 KDI
25 x 25 x 14 244,5 x 244,5 x 140 DIN EN 1338 KDI
37,5 x 25 x 14 369,5 x 244,5 x 140 DIN EN 1338 KDI
50 x 50 x 14 494,5 x 494,5 x 140 DIN EN 1338 KDI
60 x 60 x 14 594,5 x 594,5 x 140 DIN EN 1339 PKDUI 30

*Lagermäßig geführte Produkte.
Alle angegebenen Bezeichnungen sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Verlegemusterberechnung

Belpasso Muster 01
MUSTER 01
Belpasso Muster 01

Muster 01

Bedarf je m²:
15 x 15 cm ca. 44,44 St.


Stück
Belpasso Muster 02
MUSTER 02
Belpasso Muster 02

Muster 02

Mittiger Verband
Bedarf je m²:
15 x 15 cm ca. 44,44 St.
Randsteine müssen teilweise zugesägt werden.


Stück
Belpasso Muster 03
MUSTER 03
Belpasso Muster 03

Muster 03

1/3 Verband
Bedarf je m²:
15 x 15 cm ca. 44,44 St.
Randsteine müssen teilweise zugesägt werden.


Stück
Belpasso Muster 10
MUSTER 10
Belpasso Muster 10

Muster 10

Bedarf je m²:
15 x 15 cm ca. 11,1 St.
22,5 x 15 cm ca. 22,2 St.
Randabschluss je lfm.:
15 x 15 cm ca. 3,3 St.


Stück
Stück
lfm
Stück
Belpasso Muster 11
MUSTER 11
Belpasso Muster 11

Muster 11

Bedarf je m²:
15 x 15 cm ca. 11,1 St.
22,5 x 15 cm ca. 22,2 St.
Randabschluss je lfm.:
15 x 15 cm ca. 1,7 St.


Stück
Stück
lfm
Stück
Belpasso Muster 12
MUSTER 12
Belpasso Muster 12

Muster 12

Bedarf je m²:
22,5 x 15 cm ca. 29,6 St.
Randabschluss je lfm.:
15 x 15 cm ca. 3,3 St.


Stück
lfm
Stück
Belpasso Muster 14
MUSTER 14
Belpasso Muster 14

Muster 14

Mittiger Verband
Bedarf je m²:
45 x 22,5 cm ca. 9,9 St.
Randsteine müssen teilweise zugesägt werden.


Stück
Belpasso Muster 15
MUSTER 15
Belpasso Muster 15

Muster 15

1/3 Verband
Bedarf je m²:
45 x 22,5 cm ca. 9,9 St.
Randsteine müssen teilweise zugesägt werden.


Stück
Belpasso Muster 16
MUSTER 16
Belpasso Muster 16

Muster 16

Bedarf je m²:
45 x 22,5 cm ca. 9,9 St.
Randsteine müssen teilweise zugesägt werden.


Stück
Belpasso Muster 18
MUSTER 18
Belpasso Muster 18

Muster 18

Reihenverband
22,5 x 15 cm
45 x 22,5 cm
Randsteine müssen teilweise zugesägt werden.

Belpasso Muster 003
MUSTER 003
Belpasso Muster 003

Muster 003

Bedarf je m²:
50 x 50 cm ca. 3,2 St.
25 x 25 cm ca. 3,2 St.
Randabschluss je lfm.:
25 x 25 cm ca. 2,5 St.

Für Platten



Stück
Stück
lfm
Stück
Belpasso Muster 004
MUSTER 004
Belpasso Muster 004

Muster 004

Bedarf je m²:
25 x 25 cm ca. 16 St.

Randsteine müssen zugeschnitten werden.

Für Platten



Stück
Belpasso Muster 005
MUSTER 005
Belpasso Muster 005

Muster 005

Bedarf je m²:
50 x 50 cm ca. 4 St.
Randabschluss je lfm:
25 x 25 cm ca. 2 St.

Für Platten


Stück
lfm
Stück
Belpasso Muster 006
MUSTER 006
Belpasso Muster 006

Muster 006

Kreuzfuge
Bedarf je m²:
50 x 50 cm ca. 4 St.

Für Platten


Stück

Bei Reihenverbänden ist der Mengenbedarf stark abhängig von den örtlichen Gegebenheiten.
Verlegemuster und Schraffuren für AutoCAD senden wir Ihnen gerne zu. Tel. 02206/603-30.
