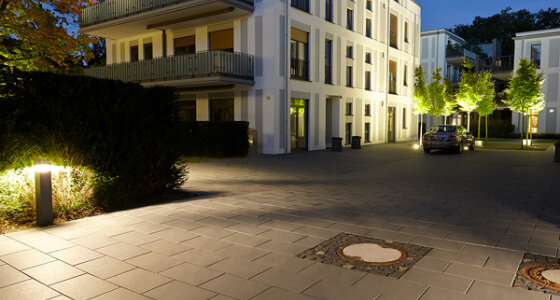

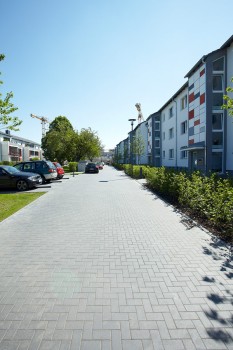

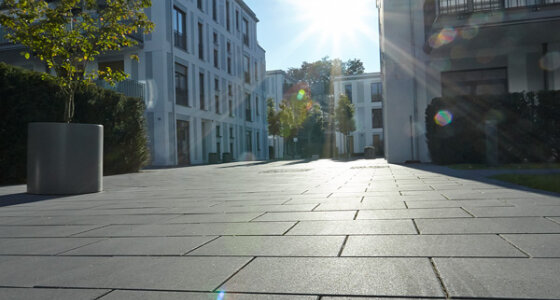

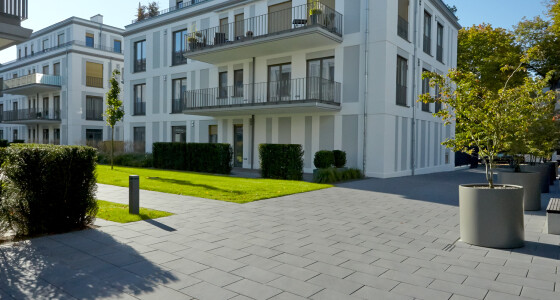

Klanggarten, Köln-Porz

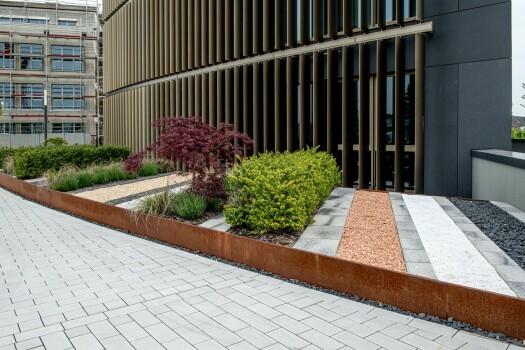

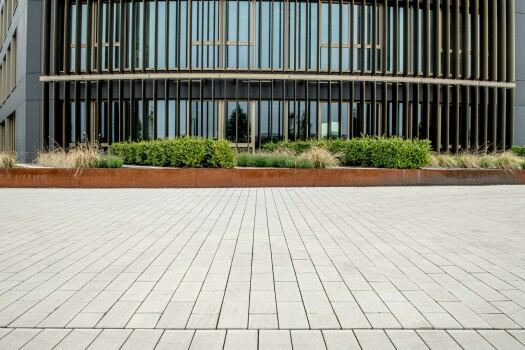

Cubus®
Cubus ist ein Produkt für Puristen. Klar, geradlinig und schnörkellos kommen die acht bis achtzehn Zentimeter starken Pflastersteine mit einer stark verdichteten, homogenen Architekturbeton-Oberfläche daher. Die Kanten sind wahlweise gefast oder ungefast. Bei über siebzig möglichen Steinformaten sorgen große Formate und ein entsprechend geringer Fugenanteil für einen hohen Gehkomfort im privaten wie öffentlichen Bereich. Kleine Formate hingegen sind besonders strapazierfähig und zeigen sich robust auch gegenüber höheren Verkehrslasten. Die anthrazitfarbene Steinoberfläche weist eine hohe Farbbeständigkeit auf und ist zudem frost- und tausalzbeständig. Mit Cubus lassen sich großzügige, monochrome Flächen im Außenbereich zu einem attraktiven Preis gestalten.
Farben
Objektfarbe 1519
Objektfarbe 2931
Anthrazit
Objektfarbe 1419
Objektfarbe 1412
Objektfarbe 2516
Wir zeigen Ihnen hier eine Auswahl möglicher Farbvarianten. Das Cubus-Programm bietet Ihnen darüber hinaus eine Vielzahl weiterer Farben. Sprechen Sie uns bitte an.
Eigenschaften
- Feine, hochverdichte Oberfläche.
- Hohe Farbbeständigkeit.
- Reduzierte Wasseraufnahme durch Vorsatzbetonhydrophobierung.
- Frost- und Tausalzbeständigkeit.
- Trittsicher.
- Große Formatauswahl. Steindicken von 5 bis 18 cm möglich. Mit und ohne Faskante erhältlich.
- Besonderes Steinhärtungsverfahren durch klimagesteuerte Oberflächenveredelung.
BLUE AIR®-TECHNOLOGY (optional)
- Photokatalytischer Prozess nach dem Vorbild der Natur.
- Abbau von schädlichen Stickoxiden aus der Luft und Umwandlung in Nitrate.
- Der Prozess ist über die gesamte Lebensdauer des Betonsteins aktiv. Der Katalysator selber verbraucht sich nicht.

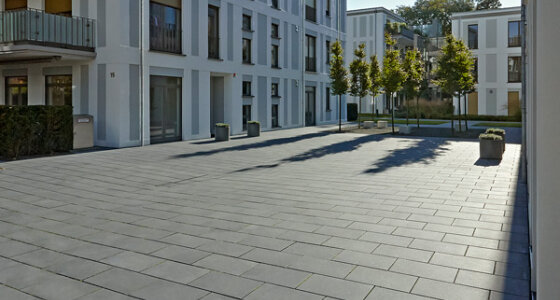

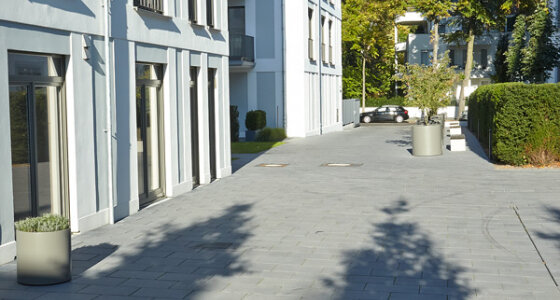

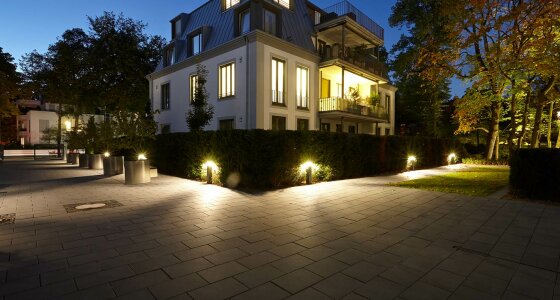

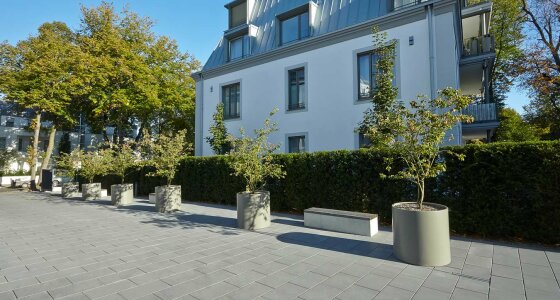

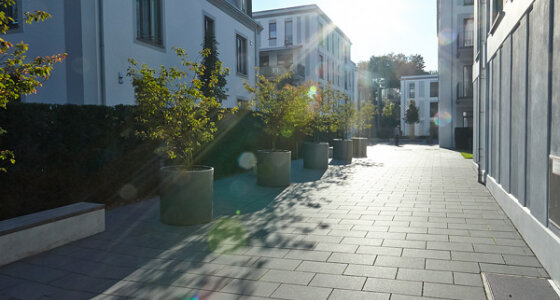

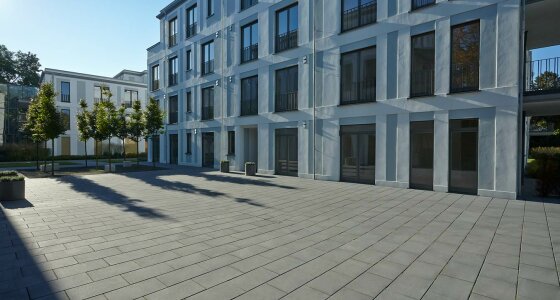

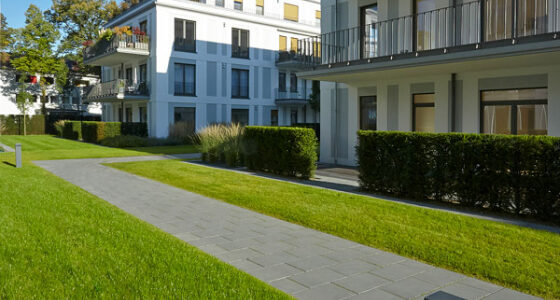

Galerie
Standardformate
| PFLASTER | LÄNGE in cm | BREITE in cm | DICKE in cm | DIN | NUTZUNG |
|---|---|---|---|---|---|
|
|
30 | 10 | 8 | DIN EN 1338 KDI |
|
|
|
40 | 20 | 8 | DIN EN 1339 PKDUI 14 | |
|
|
60 | 30 | 8 | DIN EN 1339 PKDUI 11 | |
| BLOCKSTUFE | |||||
|
|
100 | 40 | 15 |  |
|
| Alle angegebenen Maße sind Rastermaße einschließlich Abstandhalter und Fugenanteil. |
|||||
| Reihenverband Aqua (Kombiform) | BEZEICHNUNG | NENNMASS | DIN EN KLASSIFIZIERUNG | NUTZUNG | |
 Cubus Reihenverband Aqua 8 cm Lieferung lagenweise In einer Lage sind 2 Stück 40 x 16 x 8 cm, 2 Stück 35 x 16 x 8 cm, 6 Stück 30 x 16 x 8 cm, 6 Stück 25 x 16 x 8 cm, 6 Stück 35 x 12 x 8 cm, 6 Stück 25 x 12 x 8 cm. Eine Lage = 1,20 m2 |
40 x 16 x 8 | 396 x 156 x 80 | DIN EN 1339 PKDUI |  |
|
| 35 x 16 x 8 | 346 x 156 x 80 | DIN EN 1339 PKDUI | |||
| 30 x 16 x 8 | 296 x 156 x 80 | DIN EN 1338 | |||
| 25 x 16 x 8 | 246 x 156 x 80 | DIN EN 1338 | |||
| 35 x 12 x 8 | 346 x 116 x 80 | DIN EN 1339 PKDUI | |||
| 25 x 12 x 8 | 246 x 116 x 80 | DIN EN 1338 | |||
Cubus Reihenverband Aqua 10 cm Lieferung lagenweise In einer Lage sind 2 Stück 40 x 16 x 10 cm, 2 Stück 35 x 16 x 10 cm, 6 Stück 30 x 16 x 10 cm, 6 Stück 25 x 16 x 10 cm, 6 Stück 35 x 12 x 10 cm, 6 Stück 25 x 12 x 10 cm. Eine Lage = 1,20 m2  |
40 x 16 x 10 | 396 x 156 x 100 | DIN EN 1338 KDI | |
|
| 35 x 16 x 10 | 346 x 156 x 100 | DIN EN 1338 KDI | |||
| 30 x 16 x 10 | 296 x 156 x 100 | DIN EN 1338 KDI | |||
| 25 x 16 x 10 | 246 x 156 x 100 | DIN EN 1338 KDI | |||
| 35 x 12 x 10 | 346 x 116 x 100 | DIN EN 1338 KDI | |||
| 25 x 12 x 10 | 246 x 116 x 100 | DIN EN 1338 KDI | |||
| Alle angegebenen Maße sind Rastermaße einschließlich Abstandhalter und Fugenanteil. | |||||
Objektformate
Cubus können wir Ihnen individuell für Ihr Objekt auch in den nachfolgenden Formaten fertigen. Bezüglich der Mindestabnahmemengen (ohne Preisaufschlag) und der Kombinierbarkeit der Formate untereinander sprechen Sie uns bitte an.
Ohne Faskante: | ||
|---|---|---|
| Bezeichnung | Nennmaß | DIN EN Klassifizierung |
| 25 x 25 x 5 | 246 x 246 x 50 | DIN EN 1339 PKDUI 7 |
| 50 x 25 x 5 | 496 x 246 x 50 | DIN EN 1339 PKDUI 4 |
| 50 x 50 x 5 | 496 x 496 x 50 | DIN EN 1339 PKDUI 7 |
| 15 x 15 x 8 | 146 x 146 x 80 | DIN EN 1338 KDI |
| 22,5 x 15 x 8 | 221 x 146 x 80 | DIN EN 1338 KDI |
| 25 x 12,5 x 8 | 246 x 121 x 80 | DIN EN 1338 KDI |
| 25 x 25 x 8 | 246 x 246 x 80 | DIN EN 1338 KDI |
| 37,5 x 12,5 x 8 | 371 x 121 x 80 | DIN EN 1339 PKDUI 7 |
| 37,5 x 25 x 8 | 371 x 246 x 80 | DIN EN 1339 PKDUI 14 |
| 40 x 10 x 8 | 396 x 96 x 80 | DIN EN 1339 PKDUI 7 |
| 40 x 40 x 8 | 396 x 396 x 80 | DIN EN 1339 PKDUI 25 |
| 45 x 22,5 x 8 | 446 x 221 x 80 | DIN EN 1339 PKDUI 11 |
| 45 x 45 x 8 | 446 x 446 x 80 | DIN EN 1339 PKDUI 25 |
| 50 x 15 x 8 | 496 x 146 x 80 | DIN EN 1339 PKDUI 7 |
| 50 x 25 x 8 | 496 x 246 x 80 | DIN EN 1339 PKDUI 11 |
| 50 x 40 x 8 | 496 x 396 x 80 | DIN EN 1339 PKDUI 14 |
| 50 x 50 x 8 | 496 x 496 x 80 | DIN EN 1339 PKDUI 25 |
| 100 x 50 x 8 | 996 x 496 x 80 | DIN EN 1339 PKDUI 7 |
| 100 x 100 x 8 | 996 x 996 x 80 | DIN EN 1339 PKDUI 7 |
| 12,5 x 12,5 x 10 | 121 x 121 x 100 | DIN EN 1338 KDI |
| 25 x 12,5 x 10 | 246 x 121 x 100 | DIN EN 1338 KDI |
| 25 x 25 x 10 | 246 x 246 x 100 | DIN EN 1338 KDI |
| 37,5 x 25 x 10 | 371 x 246 x 100 | DIN EN 1338 KDI |
| 60 x 30 x 10 | 594,5 x 294,5 x 100 | DIN EN 1339 PKDUI 14 |
| 15 x 15 x 12 | 144,5 x 144,5 x 120 | DIN EN 1338 KDI |
| 20 x 15 x 12 | 194,5 x 144,5 x 120 | DIN EN 1338 KDI |
| 22,5 x 22,5 x 12 | 219,5 x 219,5 x 120 | DIN EN 1338 KDI |
| 30 x 15 x 12 | 294,5 x 144,5 x 120 | DIN EN 1338 KDI |
| 40 x 20 x 12 | 394,5 x 194,5 x 120 | DIN EN 1338 KDI |
| 40 x 40 x 12 | 394,5 x 394,5 x 120 | DIN EN 1338 KDI |
| 45 x 22,5 x 12 | 444,5 x 219,5 x 120 | DIN EN 1338 KDI |
| 50 x 10 x 12 | 494,5 x 100 x 120 | DIN EN 1339 PKDUI 25 |
| 60 x 40 x 12 | 594,5 x 394,5 x 120 | DIN EN 1339 PKDUI 30 |
| 25 x 25 x 14 | 244,5 x 244,5 x 140 | DIN EN 1338 KDI |
| 37,5 x 25 x 14 | 369,5 x 244,5 x 140 | DIN EN 1338 KDI |
| 50 x 50 x 14 | 494,5 x 494,5 x 140 | DIN EN 1338 KDI |
| 60 x 60 x 14 | 594,5 x 594,5 x 140 | DIN EN 1339 PKDUI 30 |
Mit Faskante: | ||
| Bezeichnung | Nennmaß | DIN EN Klassifizierung |
| 10 x 10 x 8 | 96,5 x 96,5 x 80 | DIN EN 1338 KDI |
| 20 x 10 x 8 | 196,5 x 96,5 x 80 | DIN EN 1338 KDI |
| 20 x 15 x 8 | 196,5 x 146,5 x 80 | DIN EN 1338 KDI |
| 20 x 20 x 8 | 196,5 x 196,5 x 80 | DIN EN 1338 KDI |
| 30 x 10 x 8* | 296,5 x 96,5 x 80 | DIN EN 1338 KDI |
| 30 x 15 x 8 | 296,5 x 146,5 x 80 | DIN EN 1338 KDI |
| 30 x 20 x 8 | 296,5 x 196,5 x 80 | DIN EN 1338 KDI |
| 30 x 30 x 8 | 296,5 x 296,5 x 80 | DIN EN 1338 |
| 37,5 x 12,5 x 8 | 369,5 x 122,5 x 80 | DIN EN 1339 RKDUI |
| 40 x 20 x 8* | 396 x 196 x 80 | DIN EN 1339 PKDUI 14 |
| 60 x 30 x 8* | 596 x 296 x 80 | DIN EN 1339 PKDUI 11 |
| 15 x 15 x 10 | 146,5 x 146, 5 x 100 | DIN EN 1338 KDI |
| 30 x 15 x 10 | 296,5 x 146,5 x 100 | DIN EN 1338 KDI |
| 30 x 30 x 10 | 296,5 x 296,5 x 100 | DIN EN 1338 KDI |
| 60 x 30 x 10 | 596,5 x 296,5 x 100 | DIN EN 1339 PKDUI 11 |
| 60 x 60 x 10 | 596,5 x 596,5 x 100 | DIN EN 1339 PKDUI 30 |
| 10 x 10 x 12 | 96,5 x 96,5 x 120 | DIN EN 1338 KDI |
| 15 x 15 x 12 | 146,5 x 146,5 x 120 | DIN EN 1338 KDI |
| 20 x 15 x 12 | 196,5 x 146,5 x 120 | DIN EN 1338 KDI |
| 20 x 20 x 12 | 196,5 x 196,5 x 120 | DIN EN 1338 KDI |
| 22,5 x 22,5 x 12 | 221,5 x 221,5 x 120 | DIN EN 1338 KDI |
| 30 x 15 x 12 | 296,5 x 146,5 x 120 | DIN EN 1338 KDI |
| 30 x 20 x 12 | 296,5 x 196,5 x 120 | DIN EN 1338 KDI |
| 30 x 30 x 12 | 296,5 x 296,5 x 120 | DIN EN 1338 KDI |
| 40 x 20 x 12 | 396,5 x 296,5 x 120 | DIN EN 1338 KDI |
| 40 x 40 x 12 | 396,5 x 396,5 x 120 | DIN EN 1338 KDI |
| 60 x 40 x 12 | 595,5 x 396,5 x 120 | DIN EN 1339 PKDUI 30 |
| 20 x 15 x 14 | 196,5 x 146,5 x 140 | DIN EN 1338 KDI |
| 30 x 15 x 14 | 296,5 x 146,5 x 140 | DIN EN 1338 KDI |
| 30 x 30 x 14 | 296,5 x 296,5 x 140 | DIN EN 1338 KDI |
| 40 x 20 x 14 | 396,5 x 196,5 x 140 | DIN EN 1338 KDI |
| 60 x 30 x 14 | 596,5 x 296,5 x 140 | DIN EN 1339 PKDUI 30 |
| 60 x 40 x 14 | 596,5 x 396,5 x 140 | DIN EN 1339 PKDUI 30 |
| 60 x 60 x 14 | 596,5 x 596,5 x 140 | DIN EN 1339 PKDUI 30 |
| 90 x 90 x 14 | 896,5 x 896,5 x 140 | DIN EN 1339 PKDUI 30 |
| 50 x 10 x 16 | 494,5 x 94,5 x 160 | DIN EN 1338 KDI |
| 60 x 30 x 16 | 596,5 x 296,5 x 160 | DIN EN 1338 KDI |
| 60 x 60 x 16 | 596,5 x 596,5 x 160 | DIN EN 1338 KDI |
| 80 x 40 x 16 | 796,5 x 396,5 x 160 | DIN EN 1339 PKDUI 30 |
| 40 x 20 x 18 | 396,5 x 196,5 x 180 | DIN EN 1338 KDI |
| 60 x 40 x 18 | 596,5 x 396,5 x 180 | DIN EN 1338 KDI |
| 80 x 60 x 18 | 796,5 x 596,5 x 180 | DIN EN 1339 PKDUI 30 |
| 100 x 70 x 18 | 996,5 x 696,5 x 180 | DIN EN 1339 PKDUI 30 |
| 120 x 60 x 18 | 1196,5 x 596,5 x 180 | DIN EN 1339 PKDUI 30 |
| 120 x 65 x 18 | 1196,5 x 646,5 x 180 | DIN EN 1339 PKDUI 30 |
*Lagermäßig geführte Produkte.
Alle angegebenen Bezeichnungen sind Rastermaße einschließlich Abstandhalter und Fugenanteil.
Verlegemusterberechnung
MUSTER 01
Muster 01
Bedarf je m²:
50 x 50 cm ca. 3,2 St.
25 x 25 cm ca. 3,2 St.
Randabschluss je lfm.:
50 x 25 cm ca. 0,8 St.
MUSTER 02
Muster 02
Reihenverband
50 x 50 cm
50 x 25 cm
Seitlicher Randabschluss:
25 x 25 cm
MUSTER 03
Muster 03
Bedarf je m²:
50 x 25 cm ca. 8 St.
Seitlicher
Randabschluss je lfm.:
25 x 25 cm ca. 1 St.
MUSTER 04
Muster 04
Bedarf je m²:
50 x 50 cm ca. 1,78 St.
50 x 25 cm ca. 3,55 St.
25 x 25 cm ca. 1,78 St.
MUSTER 05
Muster 05
Bedarf je m²:
50 x 50 cm ca. 4 St.
Seitlicher Randabschluss je lfm.:
50 x 25 cm ca. 1 St.
MUSTER 06
Muster 06
Reihenverband:
50 x 25 cm
25 x 25 cm
25 x 12,5 cm
Randabschluss muss bauseits zugeschnitten werden.
MUSTER 07
Muster 07
Bedarf je m²:
60 x 30 cm ca. 5,56 St.
Randabschluss wird bauseits geschnitten
MUSTER 08
Muster 08
Bedarf je m²:
60 x 30 cm ca. 4,45 St.
Bedarf je m²:
30 x 30 cm ca. 2,25 St.
Randabschluss wird bauseits geschnitten
MUSTER 09
Muster 09
Bedarf je m²:
60 x 30 cm ca. 5,56 St.
Randabschluss je lfm:
30 x 30 cm ca. 1,67 St.
MUSTER 10
Muster 10
Bedarf je m²:
30 x 30 cm ca. 11,12 St.
Randabschluss wird
bauseits geschnitten
MUSTER 11
Muster 11
Bedarf pro m²:
30 x 30 cm ca. 11,12 St.
MUSTER 12
Muster 12
Bedarf pro m²:
60 x 30 cm ca. 5,56 St.
MUSTER 13
Muster 13
Bedarf je m²:
60 x 30 cm ca. 5,56 St.
Randabschluss je lfm:
30 x 30 cm ca. 0,83 St.
Bei Reihenverbänden ist der Mengenbedarf stark abhängig von den örtlichen Gegebenheiten.
Verlegemuster und Schraffuren für AutoCAD senden wir Ihnen gerne zu. Tel. 02206/603-30.
Referenzen
System Bahnenware
Dicke 8 cm:

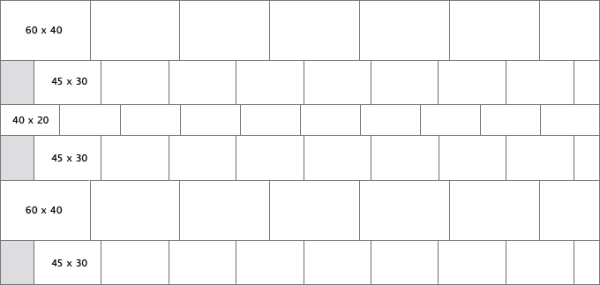

Muster 8/3 (mit und ohne Fase)
Verwendete Formate: |
Verfügbare Produkte: |
Faskante: |
Hinweis: |
|---|---|---|---|
 |
Boulevard®
Geschliffene, sehr dichte Oberfläche.
|
Ohne Faskante. | Dicke 8 cm geeignet für Fußgängerbereiche oder PKW-Verkehr mit einem zulässigen Gesamtgewicht von 2,91 to (Radlast 0,78 to). Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden. |
| La Linia®
Feingestrahlte Oberfläche.
|
Mit Faskante. | ||
| Cubus
Feine, hochverdichtete Oberfläche.
|
Mit Faskante. |
Dicke 12 cm:
Muster 12/1 (mit und ohne Fase)
Verwendete Formate: |
Verfügbare Produkte: |
Faskante: |
Hinweis: |
|---|---|---|---|
 |
Boulevard®
Geschliffene, sehr dichte Oberfläche.
|
Ohne Faskante. | Dicke 12 cm geeignet für die Beanspruchung von Fahrzeugen mit einer Radlast von 2,3 to (z.B. Transporter mit einem zulässigen Gesamtgewicht von 7,5 to) unter gelegentlicher Befahrung. Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden. |
| La Linia®
Feingestrahlte Oberfläche.
|
Mit Faskante. | ||
| Cubus
Feine, hochverdichtete Oberfläche.
|
Mit Faskante. |
Muster 12/2 (mit und ohne Fase)
Verwendete Formate: |
Verfügbare Produkte: |
Faskante: |
Hinweis: |
|---|---|---|---|
 |
Boulevard®
Geschliffene, sehr dichte Oberfläche.
|
Ohne Faskante. | Dicke 12 cm geeignet für die Beanspruchung von Fahrzeugen mit einer Radlast von 2,3 to (z.B. Transporter mit einem zulässigen Gesamtgewicht von 7,5 to) unter gelegentlicher Befahrung. Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden. |
| La Linia®
Feingestrahlte Oberfläche.
|
Ohne und mit Faskante. | ||
| Palladio®
Homogene und dichte Oberfläche.
|
Ohne Faskante. | ||
| Senzo®
Homogene und besonders dichte Oberfläche.
|
Ohne Faskante. | ||
| Cubus
Feine, hochverdichtete Oberfläche.
|
Mit Faskante. | ||
| Umbriano®
Oberfläche mit der Anmutung eines gesägten Natursteins.
|
Ohne Faskante. | ||
| System Terra
Natürlich strukturierte Oberfläche.
|
Ohne und mit Faskante. |
Dicke 14 cm:

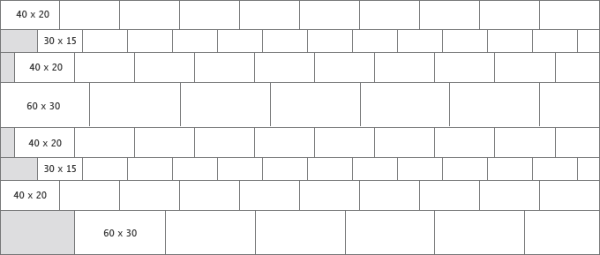

Muster 14/2 (mit und ohne Fase)
Verwendete Formate: |
Verfügbare Produkte: |
Faskante: |
Hinweis: |
|---|---|---|---|
 |
Boulevard®
Geschliffene, sehr dichte Oberfläche.
|
Ohne Faskante. | Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden. |
| La Linia®
Feingestrahlte Oberfläche.
|
Mit Faskante. | ||
| Cubus
Feine, hochverdichtete Oberfläche.
|
Mit Faskante. |

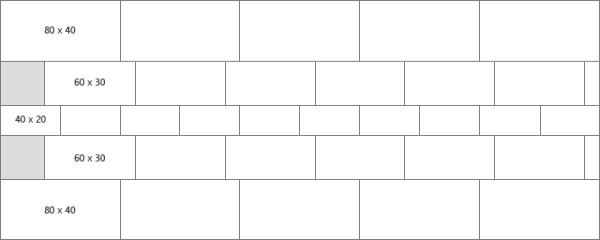

Dicke 16 cm:
Muster 16/1 (mit und ohne Fase)
Verwendete Formate: |
Verfügbare Produkte: |
Faskante: |
Hinweis: |
|---|---|---|---|
 |
Boulevard®
Geschliffene, sehr dichte Oberfläche.
|
Ohne Faskante. | Dicke 16 cm geeignet für die Beanspruchung von Fahrzeugen mit einer Radlast von 5,0 to (z.B. LKW mit einem zulässigen Gesamtgewicht von 16 to) unter gelegentlicher Befahrung. Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden. |
| La Linia®
Feingestrahlte Oberfläche.
|
Mit Faskante. | ||
| Cubus
Feine, hochverdichtete Oberfläche.
|
Mit Faskante. |
Muster 16/2 (mit und ohne Fase)
Verwendete Formate: |
Verfügbare Produkte: |
Faskante: |
Hinweis: |
|---|---|---|---|
 |
Boulevard®
Geschliffene, sehr dichte Oberfläche.
|
Ohne Faskante. | Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden. |
| La Linia®
Feingestrahlte Oberfläche.
|
Mit Faskante. | ||
| Cubus
Feine, hochverdichtete Oberfläche.
|
Mit Faskante. |
