Mülheim, Bahnhofsvorplatz, System Terra Lavaanthrazit.

System Terra

Marktplätze, historische Stadtkerne, Fußgängerzonen und Höfe mit einer natürlichen Anmutung. Pflasterflächen in warmen, leicht changierenden Farbtönen, die an mediterrane Vorbilder erinnern: Das ist System Terra. Äußerst strapazierfähige, trittsichere Pflastersteine, deren strukturierte Oberfläche wir entsprechend Ihrer Wünsche gestalten. Die Oberflächenbearbeitung umfasst ein besonderes Steinhärtungsverfahren durch klimagesteuerte Veredelung – und lässt sich um die innovative BlueAir^®-Technology ergänzen, mit deren Hilfe vorhandene Stickstoffoxide in der Luft aktiv abgebaut werden. System Terra gibt es mit unterschiedlichen Oberflächentexturen sowie in diversen naturnahen Farben zwischen sandbeige, erdbraun und anthrazitgrau. Die Pflastersteine sind jeweils mit konturierter Steinkante oder gerader Steinkante in mannigfaltigen Formaten erhältlich. Das enge Fugenbild von System Terra fördert die gute Begehbarkeit der damit gestalteten Freiflächen.

System Terra

Farben

Eigenschaften

Standardformate

Objektformate

Galerie

Editionen

CDFarben

Referenzen

Verlegemuster

System Bahnenware

Downloads

Links

Händler

Farben

Terra Toscana Anthrazit, changierend

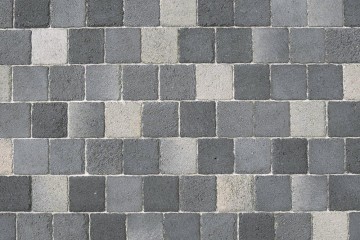

Terra Campana Anthrazit-beige

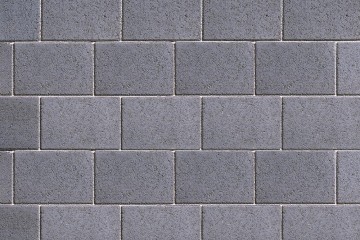

Terra Venetiana Anthrazit, changierend

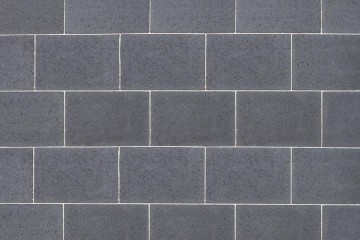

Terra Venetiana Lavaanthrazit

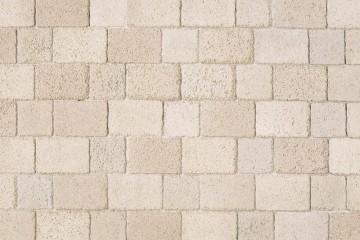

Terra Campana Beige-sand

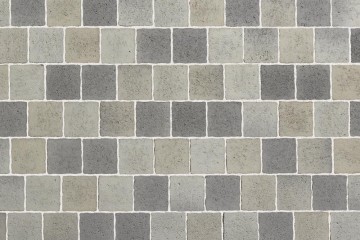

Terra Toscana Sand, changierend

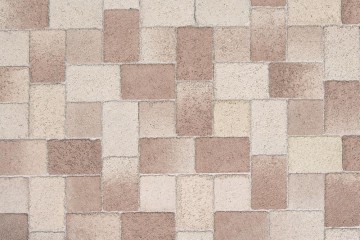

Terra Campana Beige-braun, changierend

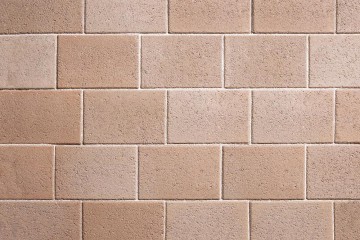

Terra Venitiana Erdbraun, changierend

Terra Toscana Braun, changierend

Eigenschaften

Natürlich strukturierte Oberfläche.
Extrem strapazierfähige und langlebige Oberfläche.
Große Formatauswahl. Steindicken von 5 bis 14 cm möglich. Mit und ohne Faskante erhältlich.
Frost- und Tausalzbeständigkeit.
Trittsicher.
Besonderes Steinhärtungsverfahren durch klimagesteuerte Oberflächenveredelung.

Blue Air® Technology

(optional)

Photokatalytischer Prozess nach dem Vorbild der Natur.
Abbau von schädlichen Stickoxiden aus der Luft und Umwandlung in Nitrate.
Der Prozess ist über die gesamte Lebensdauer des Betonsteins aktiv. Der Katalysator selber verbraucht sich nicht.

Standardformate

Filter:

Wasserdurchlässig

Befahrbar

Dicke

Pflaster

9,38 x 12,5 x 8 cm

DIN EN 1338 KDI

12,5 x 12,5 x 8 cm

DIN EN 1338 KDI

18,75 x 12,5 x 8 cm

DIN EN 1338 KDI

Großer Kreisstein
DIN EN 1338 KDI

Kleiner Kreisstein
DIN EN 1338 KDI

Zentrumsstein
DIN EN 1338 KDI

Alle angegebenen Maße sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Diese Formate eignen sich sowohl für eine herkömmliche Verlegung als auch für die Erstellung einer sickerfähigen Fläche.

Auch als Ökopflaster erhältlich

Für weitere Informationen nehmen Sie bitte Kontakt mit unseren Architekten- und Objektberatern auf.

Objektformate

System Terra können wir Ihnen individuell für Ihr Objekt auch in den nachfolgenden Formaten fertigen. Bezüglich der Mindestabnahmemengen (ohne Preisaufschlag) und der Kombinierbarkeit der Formate untereinander sprechen Sie uns bitte an.

Scharfkantig
Bezeichnung	Nennmaß	DIN EN Klassifizierung
25 x 25 x 5	246 x 246 x 50	DIN EN 1339 PKDUI 7
50 x 25 x 5	496 x 246 x 50	DIN EN 1339 PKDUI 7
50 x 50 x 5	496 x 496 x 50	DIN EN 1339 PKDUI 7
60 x 30 x 5	596 x 296 x 50	DIN EN 1339 PKDUI 4

9,38 x 12,5 x 8 *	92,3 x 123,5 x 80	DIN EN 1338 KDI
12,5 x 12,5 x 8 *	123,5 x 123,5 x 80	DIN EN 1338 KDI
15 x 15 x 8	146,5 x 146,5 x 80	DIN EN 1338 KDI
18,75 x 12,5 x 8 *	186 x 123,5 x 80	DIN EN 1338 KDI
22,5 x 15 x 8	221,5 x 146,5 x 80	DIN EN 1338 KDI
25 x 12,5 x 8	248 x 123,5 x 80	DIN EN 1338 KDI
25 x 25 x 8	246 x 246 x 80	DIN EN 1338 KDI
37,5 x 25 x 8	371 x 246 x 80	DIN EN 1339 PKDUI 14
40 x 40 x 8	396 x 396 x 80	DIN EN 1339 PKDUI 25
45 x 22,5 x 8	446 x 221 x 80	DIN EN 1339 PKDUI 11
45 x 45 x 8	446 x 446 x 80	DIN EN 1339 PKDUI 25
50 x 15 x 8	496 x 146 x 80	DIN EN 1339 PKDUI 7
50 x 25 x 8	496 x 246 x 80	DIN EN 1339 PKDUI 11
50 x 50 x 8	496,5 x 496,5 x 80	DIN EN 1339 PKDUI 25

12,5 x 12,5 x 10	121 x 121 x 100	DIN EN 1338 KDI
12,5 x 12,5 x 10	123,5 x 123,5 x 100	DIN EN 1338 KDI
18,75 x 12,5 x 10	186 x 123,5 x 100	DIN EN 1338 KDI
25 x 12,5 x 10	246 x 121 x 100	DIN EN 1338 KDI
37,5 x 25 x 10	371 x 246 x 100	DIN EN 1338 KDI

15 x 15 x 12	144,5 x 144,5 x 120	DIN EN 1338 KDI
20 x 15 x 12	194,5 x 144,5 x 120	DIN EN 1338 KDI
22,5 x 22,5 x 12	219,5 x 219,5 x 120	DIN EN 1338 KDI
30 x 15 x 12	294,5 x 144,5 x 120	DIN EN 1338 KDI
45 x 22,5 x 12	446,5 x 221,5 x 120	DIN EN 1338 KDI

30 x 30 x 14	294,5 x 294,5 x 140	DIN EN 1338 KDI
40 x 20 x 14	394,5 x 194,5 x 140	DIN EN 1338 KDI
60 x 30 x 14	594,5 x 294,5 x 140	DIN EN 1339 PKDUI 30

Mit Faskante
Bezeichnung	Nennmaß	DIN EN Klassifizierung
20 x 10 x 8	196,5 x 96,5 x 80	DIN EN 1338 KDI
20 x 15 x 8	196,5 x 146,5 x 80	DIN EN 1338 KDI
30 x 15 x 8	294,5 x 144,5 x 80	DIN EN 1338 KDI
30 x 30 x 8	296,5 x 296,5 x 80	DIN EN 1338 KDI
40 x 20 x 8	396 x 196 x 80	DIN EN 1339 PKDUI 14

15 x 15 x 10	144 x 144 x 100	DIN EN 1338 KDI
30 x 15 x 10	294 x 144 x 100	DIN EN 1338 KDI
30 x 30 x 10	294 x 294 x 100	DIN EN 1338 KDI
60 x 30 x 10	594,5 x 294,5 x 100	DIN EN 1339 PKDUI 14
60 x 60 x 10	594,5 x 594,5 x 100	DIN EN 1339 PKDUI 30

20 x 20 x 12	194 x 194 x 120	DIN EN 1338 KDI
30 x 15 x 12	294,5 x 144,5 x 120	DIN EN 1338 KDI
30 x 20 x 12	294,5 x 194,5 x 120	DIN EN 1338 KDI
30 x 30 x 12	294 x 294 x 120	DIN EN 1338 KDI
40 x 20 x 12	394,5 x 194,5 x 120	DIN EN 1338 KDI
40 x 40 x 12	394,5 x 394,5 x 120	DIN EN 1338 KDI
60 x 40 x 12	594,5 x 394,5 x 120	DIN EN 1339 PKDUI 30

20 x 15 x 14	194,5 x 144,5 x 140	DIN EN 1338 KDI
30 x 15 x 14	294 x 144 x 140	DIN EN 1338 KDI
30 x 30 x 14	294,5 x 294,5 x 140	DIN EN 1338 KDI
60 x 30 x 14	594,5 x 294,5 x 140	DIN EN 1339 PKDUI 30
60 x 40 x 14	594,5 x 394,5 x 140	DIN EN 1339 PKDUI 30
60 x 60 x 14	594,5 x 594,5 x 140	DIN EN 1339 PKDUI 30
90 x 90 x 14	894 x 894 x 140	DIN EN 1339 PKDUI 30

*Lagermäßig geführte Produkte in ausgewählten Farben.
Alle angegebenen Bezeichnungen sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Auch als Ökopflaster erhältlich

Für weitere Informationen nehmen Sie bitte Kontakt mit unseren Architekten- und Objektberatern auf.

Gerne bieten wir Ihnen über die zuvor gezeigten Formate auch objektspezifische Formate an.
Unsere Architekten- und Objektberater helfen Ihnen gerne weiter.

Galerie

Galerie erweiternGalerie reduzieren

Köln, Eigelstein-Torburg, Terra Venetiana Lavaanthrazit changierend.



Terra Toscana Terra-anthrazit changierend.



Mülheim, Bahnhofsvorplatz, Terra Venetiana Lavaanthrazit changierend.



Langenfeld, Landes- Reit- und Fahrschule, Terra Toscana Terra-braun changierend.



Bielstein, Marktplatz, Terra Toscana Terra-braun changierend.



Wipperfürth, Innenstadt, Terra Venetiana Lavaanthrazit changierend.



Langenfeld, Reusrather Platz, Terra Toscana Terra-braun changierend.



Privatobjekt, Terra Toscana Terra-anthrazit changierend.



Essen, Haus Berge, Terra Toscana Terra-braun changierend.





Privatobjekt, Terra Campana Anthrazit-beige changierend.



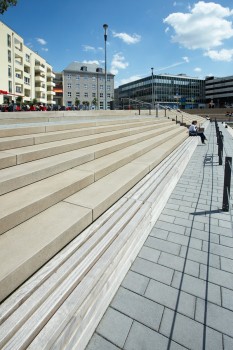

Mülheim, Ruhrbania - Ruhrpromenade und Wasser-Wander-Rastplatz, Terra Venetiana Lavaanthrazit changierend in Kombination mit ConceptDesign-Blockstufen Sichtbeton Objektfarbe Sandbeige.



Mülheim, Ruhrbania - Ruhrpromenade und Wasser-Wander-Rastplatz, Terra Venetiana Lavaanthrazit changierend.



Referenzen

System Terra Pflaster Bahnhofsvorplatz Muelheim 1022 9

Bahnhofsvorplatz, Mülheim

Reusrather-Platz, Langenfeld

Verlegemuster

MUSTER 08

Muster 08

Bedarf je m²:
12,5 x 12,5 cm ca. 16 St.
18,75 x 12,5 cm ca. 32 St.
Randabschluss je lfm.:
12,5 x 12,5 cm ca. 2 St.

Muster 081/25

MUSTER 11

Muster 11

Bedarf je m²:
12,5 x 12,5 cm ca. 64 St.
Randabschluss je lfm.:
18,75 x 12,5 cm ca. 4 St.

Muster 112/25

MUSTER 12

Muster 12

Bedarf je m²:
18,75 x 12,5 cm ca. 43 St.
Randabschluss je lfm.:
12,5 x 12,5 cm ca. 4 St.

Muster 123/25

MUSTER 13

Muster 13

Bedarf je m²:
12,5 x 12,5 cm ca. 16 St.
18,75 x 12,5 cm ca. 32 St.
Randabschluss je lfm.:
12,5 x 12,5 cm
ca. 4 St.

Muster 134/25

MUSTER 14

Muster 14

Bedarf je m²:
12,5 x 12,5 cm ca. 47 St.
9,38 x 12,5 cm ca. 23 St.

Muster 145/25

MUSTER 15

Muster 15

Bedarf je m²:
18,75 x 12,5 cm ca. 27 St.
12,5 x 12,5 cm ca. 13,47 St.
9,38 x 12,5 cm ca. 13,47 St.

Muster 156/25

MUSTER 16

Muster 16

Bedarf je m²:
9,38 x 12,5 cm ca. 85 St.
Randabschluss: Steine nach Bedarf zusägen.

Muster 167/25

MUSTER 17

Muster 17

Reihenverband
12,5 x 12,5 cm
9,38 x 12,5 cm

Muster 178/25

MUSTER 18

Muster 18

Reihenverband
18,75 x 12,5 cm
9,38 x 12,5 cm

Muster 189/25

MUSTER 19

Muster 19

Reihenverband
18,75 x 12,5 cm
9,38 x 12,5 cm

Muster 1910/25

MUSTER 20

Muster 20

Bedarf je m²:
12,5 x 12,5 cm ca. 18,3 St.
18,75 x 12,5 cm ca. 30,5 St.

Muster 2011/25

MUSTER 21

Muster 21

Bedarf je m²:
12,5 x 12,5 cm ca. 22 St.
18,75 x 12,5 cm ca. 28 St.

Muster 2112/25

MUSTER 22

Muster 22

Bedarf je m²:
12,5 x 12,5 cm ca. 25 St.
18,75 x 12,5 cm ca. 26 St.

Muster 2213/25

MUSTER 23

Muster 23

Bedarf je m²:
12,5 x 12,5 cm ca. 32 St.
18,75 x 12,5 cm ca. 22 St.
Randabschluss je lfm.:
12,5 x 12,5 cm ca. 2 St.

Muster 2314/25

MUSTER 24

Muster 24

Bedarf je m²:
12,5 x 12,5 cm ca. 9 St.
18,75 x 12,5 cm ca. 37 St.

Muster 2415/25

MUSTER 25

Muster 25

Bedarf je m²:
12,5 x 12,5 cm ca. 16 St.
18,75 x 12,5 cm ca. 32 St.

Muster 2516/25

MUSTER 26

Muster 26

Kreisverlegung
Weitere Informationen und Berechnungsgrundlagen finden Sie unter dem Menüpunkt 'Technische Produktinformationen'

Muster 2617/25

MUSTER V01

Muster V01

TERRA VENETIANA:
Bedarf je m²:
30 x 20 cm ca. 16,7 St.
Randabschluss je lfm.:
20 x 20 cm ca. 2,5 St.

Muster V0118/25

MUSTER V02

Muster V02

TERRA VENETIANA:
Bedarf je m²:
20 x 20 cm ca. 4,6 St.
30 x 20 cm ca. 13,6 St.
20 x 10 cm bauseits zuschneiden

Muster V0219/25

MUSTER V03

Muster V03

TERRA VENETIANA:
Bedarf je m²:
20 x 20 cm ca. 6,25 St.
30 x 20 cm ca. 12,5 St.
Randabschluss je lfm.:
20 x 20 cm ca. 1.25 St.

Muster V0320/25

MUSTER V04

Muster V04

TERRA VENETIANA:
Bedarf je m²:
20 x 20 cm ca. 25 St.
Randabschluss je lfm.:
20 x 10 cm ca. 2,5 St.
20 x 10 cm bauseits zuschneiden

Muster V0421/25

MUSTER V05

Muster V05

TERRA VENETIANA:
Bedarf je m²:
20 x 20 cm ca. 10 St.
30 x 20 cm ca. 10 St.
Randzuschnitt bauseits

Muster V0522/25

MUSTER V06

Muster V06

TERRA VENETIANA:
Bedarf je m²:
20 x 20 cm ca. 10 St.
30 x 20 cm ca. 10 St.
Randabschluss je lfm.:
20 x 10 cm ca. 2 St.
20 x 10 cm bauseits zuschneiden

Muster V0623/25

MUSTER V07

Muster V07

TERRA VENETIANA:
Bedarf je m²:
20 x 20 cm ca. 7,5 St.
30 x 20 cm ca. 11,7 St.
Randabschluss je lfm.:
20 x 10 cm ca. 2,5 St.
20 x 10 cm bauseits zuschneiden

Muster V0724/25

MUSTER V08

Muster V08

TERRA VENETIANA:
Bedarf je m²:
20 x 20 cm ca. 10,1 St.
30 x 20 cm ca. 9.9 St.
Randabschluss je lfm.:
20 x 10 cm ca. 0,5 St.
20 x 10 cm bauseits zuschneiden

Muster V0825/25

Bei Reihenverbänden ist der Mengenbedarf stark abhängig von den örtlichen Gegebenheiten.
Verlegemuster und Schraffuren für AutoCAD senden wir Ihnen gerne zu. Tel. 02206/603-30.

System Bahnenware

Dicke 8 cm:

Muster 8/1 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Dicke 8 cm geeignet für Fußgängerbereiche oder PKW-Verkehr mit einem zulässigen Gesamtgewicht von 2,91 to (Radlast 0,78 to). Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.

Muster 8/2 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Dicke 8 cm geeignet für Fußgängerbereiche oder PKW-Verkehr mit einem zulässigen Gesamtgewicht von 2,91 to (Radlast 0,78 to). Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.

Dicke 10 cm:

Muster 10/1 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Dicke 10 cm geeignet für Fußgängerbereiche oder PKW-Verkehr mit einem zulässigen Gesamtgewicht von 2,91 to (Radlast 0,78 to). Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.

Dicke 12 cm:

Muster 12/2 (mit und ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Boulevard^® Geschliffene, sehr dichte Oberfläche.	Ohne Faskante.	Dicke 12 cm geeignet für die Beanspruchung von Fahrzeugen mit einer Radlast von 2,3 to (z.B. Transporter mit einem zulässigen Gesamtgewicht von 7,5 to) unter gelegentlicher Befahrung. Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne und mit Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.
Cubus Feine, hochverdichtete Oberfläche.	Mit Faskante.
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne und mit Faskante.

Muster 12/4 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Dicke 12 cm geeignet für die Beanspruchung von Fahrzeugen mit einer Radlast von 2,3 to (z.B. Transporter mit einem zulässigen Gesamtgewicht von 7,5 to) unter gelegentlicher Befahrung. Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.

Dicke 14 cm:

Muster 14/1 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.

Downloads

Ausschreibungstext Terra Campana

rtf (74 KB)

Ausschreibungstext Terra Toscana Pflaster

rtf (78 KB)

Ausschreibungstext Terra Toscana Platten

rtf (63 KB)

Ausschreibungstext Terra Venetiana

rtf (69 KB)

System Terra

Farben

Eigenschaften

Blue Air® Technology

(optional)

Standardformate

Pflaster

Auch als Ökopflaster erhältlich

Objektformate

Scharfkantig

Mit Faskante

Auch als Ökopflaster erhältlich

Galerie

Referenzen

Verlegemuster

Muster 08

Muster 11

Muster 12

Muster 13

Muster 14

Muster 15

Muster 16

Muster 17

Muster 18

Muster 19

Muster 20

Muster 21

Muster 22

Muster 23

Muster 24

Muster 25

Muster 26

Muster V01

Muster V02

Muster V03

Muster V04

Muster V05

Muster V06

Muster V07

Muster V08

System Bahnenware

Dicke 8 cm:

Muster 8/1 (ohne Fase)

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 8/2 (ohne Fase)

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Dicke 10 cm:

Muster 10/1 (ohne Fase)

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Dicke 12 cm:

Muster 12/2 (mit und ohne Fase)

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 12/4 (ohne Fase)

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Dicke 14 cm:

Muster 14/1 (ohne Fase)

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Downloads

Ergänzende Produkte und Informationen
