Innovativ und effektiv

Die radiX®-Verschiebesicherung

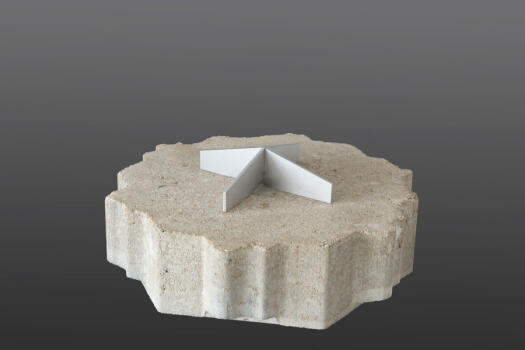

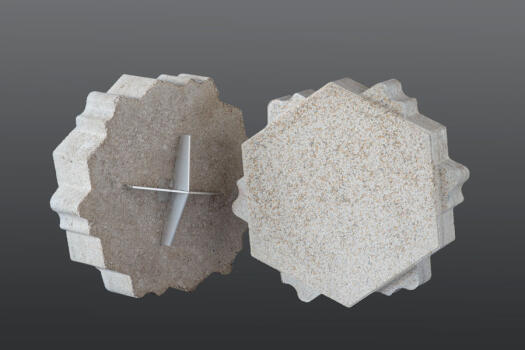

Die innovative radiX^®-Verschiebesicherung schützt stark beanspruchte Betonsteinflächen, mit einer rostfreien Edelstahlverankerung, effektiv vor dem Verrutschen. Ob bei steilem Gefälle, in Einmündungen oder in Zonen mit häufigen Brems- und Wendemanövern – das System garantiert zusätzliche Sicherheit. radiX^® lässt sich zudem flexibel mit fast allen Pflaster- und Plattenformaten kombinieren. Dank der hochwertigen Ausführung aus rostfreiem Edelstahl garantieren wir Ihnen eine dauerhafte Lösung, auf die Sie sich verlassen können.

Maximal Flexibel

Die radiX^®-Verschiebesicherung wird bereits im Werk montiert, sodass für Sie auf der Baustelle kein zusätzlicher Aufwand entsteht. Das zeitintensive Einschlitzen oder Einmessen von Tragschichten entfällt komplett. Dabei profitieren Sie von maximaler Flexibilität. Die bewährte Verzahnung Ihrer Betonsteine oder Betonplatten bleibt voll funktionsfähig, während die Geometrie der Sicherung individuell auf die Anforderungen Ihres spezifischen Bauvorhabens angepasst wird. Ideal auch für gebundene Tragschichten.

Eigenschaften

Die radiX®-Verschiebesicherungen passt für nahezu alle Pflaster- und Plattenformate.

Bestehende Verzahnungssysteme behalten uneingeschränkt ihre Funktionalität.

Verschiedene Varianten für unterschiedliche Anwendungsbereiche und Produkte.

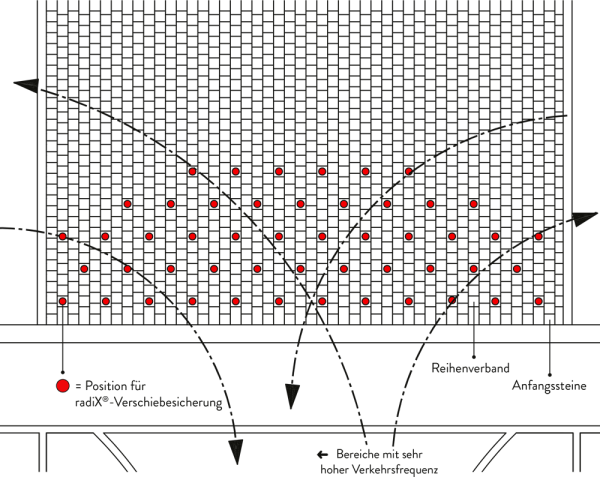

Die Positionierung wird unter Berücksichtigung der Verkehrsbelastung und den Fahrbeziehungen sowie des Verlegeverbandes ermittelt.

Das Einschlitzen von Tragschichten und Einmessen von Verschiebesicherungen bei gebundenen Tragschichten entfällt.

Die radiX®-Verschiebesicherung wird werkseitig montiert.

Geeignet für Pflasterflächen mit ungebundener als auch gebundener Bauweise.

Abmessungen

Filter:

Wasserdurchlässig

Befahrbar

Dicke

radiX® I

Einzelsteingröße
≤ 30x30 cm
ab Dicke 6 cm

Material
Edelstahl 1.4301
t=2,5 mm

Abmessungen
Breite 150 mm
Einbindetiefe 40 mm

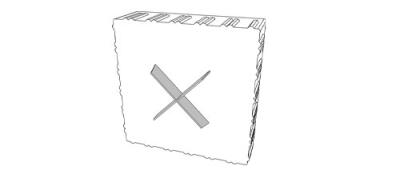

radiX® II

Einzelsteingröße
> 30x30 cm
 ab Dicke 6 cm

Material
Edelstahl 1.4301
t=3,0 mm

Abmessungen
Breite 200 mm
Einbindetiefe 40 mm

radiX® III

Einzelsteingröße
≤ 30x30 cm
ab Dicke 6 cm

Material
Edelstahl 1.4301
t=2,5 mm

Abmessungen
Breite 150 mm
Einbindetiefe 30 mm

radiX® IV

Einzelsteingröße
> 30x30 cm
ab Dicke 6 cm

Material
Edelstahl 1.4301
t=3,0 mm

Abmessungen
Breite 200 mm
Einbindetiefe 30 mm

Verwendungszweck
Für Betonpflaster und -platten

Tragschicht ungebunden
Lastabtrag in allen Fahrtrichtungen gewährleistet

Verlegung

Die Verlegung der gesamten Fläche wird zunächst im vorgesehenen Verband mit Betonsteinen oder -platten ohne die radiX^®-Verschiebesicherung verlegt. Dies ermöglicht eine Verlegung der Grundfläche per Hand oder auch maschinell.

Im zweiten Schritt werden an vorgesehenen Stellen, die der genannten Belastungen der Fläche unterliegen, einzelne Betonelemente entnommen und durch die mit einer radiX^®-Verschiebesicherung ersetzt. Dieser Austausch erfolgt noch vor dem Verfüllen der Fugen, um die Verschiebesicherung passgenau im Belag zu integrieren.

Die entsprechenden Betonelemente werden im Anschluß mit einem geeigneten Pflasterhammer in die Bettung, höhengleich zu den übrigen Befestigungselementen, eingeschlagen. Bei größeren Stein- oder Plattenformaten ist das aufgrund des hohen Eigengewichtes nicht notwendig.

Danach werden die Fugen verfüllt und der Belag mit einer geeigneten Rüttelplatte bearbeitet.
