Wolfenbüttel, Lessing Theater, Palladio 11.05, 13.03 und Concept Design 11.05


Ein puristischer, unbehandelter Betonstein für den öffentlichen Raum. Eine faszinierende, neuartige Oberfläche mit samtiger Textur und feinem Glimmer. Monochrome Farbtöne, klare Konturen, schnörkelloses Design. Palladio bringt Ihre Ideen auf den Punkt. Sehr feine Naturstein-Edelsplitte lassen die homogene, hoch verdichtete Architekturbeton-Oberfläche des Steins leicht glimmern. Eine große Vielfalt an Formaten und Materialstärken sowie sechs fein aufeinander abgestimmte Grautöne und drei elegante Beigetöne erlauben maximale Gestaltungs- und Kombinationsfreiheit. Die Farben sind untereinander kombinierbar und ermöglichen so die Kreation eines zum Umfeld passenden Farbspiels. Die ungefasten Steinkanten reduzieren den Fugenanteil und sind ein großes Plus für die Begehbarkeit. Mit diesem Produkt lassen sich anspruchsvolle Außenraumflächen attraktiv gestalten.

Eigenschaften

  • Hochwertige, homogene und dichte Oberfläche durch spezielles Herstellungsverfahren.
  • Sechs feinabgestufte Farbtöne von hellgrau bis anthrazit sowie drei neue, elegante Beigetöne.
  • Die Farben sind gut kombinierbar und ermöglichen die Kreation eines zum Objekt passenden Farbspiels.
  • Große Formatauswahl. Steindicken von 8 bis 18 cm möglich.
  • Fasenlose Kantenausbildung. Angeformte Abstandhalter zur Vermeidung von Kantenabplatzungen.
  • Frost- und Tausalzbeständig.
  • Trittsicher.
  • Sehr gute Begehbarkeit, geringer Fugenanteil.
  • Besonderes Steinhärtungsverfahren durch klimagesteuerte Oberflächenveredelung.
  • Farbgebung der Oberfläche überwiegend durch Rohstoffe aus dem regionalen Natursteinbereich.
  • Palladio ist wahlweise mit BlueAir®-Technology erhältlich:
    • Photokatalytischer Prozess nach dem Vorbild der Natur.
    • Abbau von schädlichen Stickoxiden aus der Luft und Umwandlung in Nitrate.
    • Der Prozess ist über die gesamte Lebensdauer des Betonsteins aktiv. Der Katalysator selber verbraucht sich nicht.

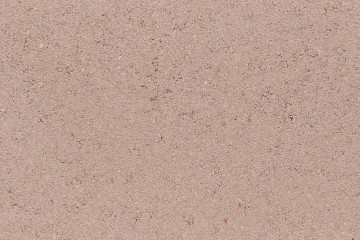

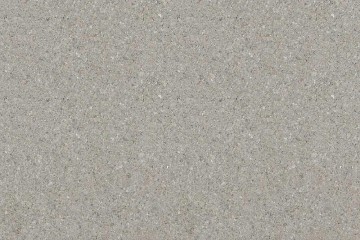

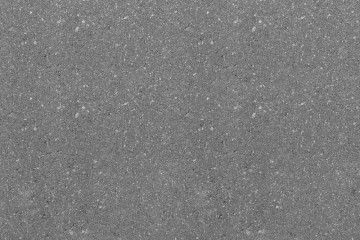

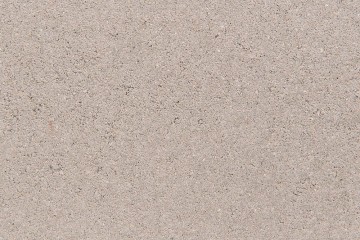

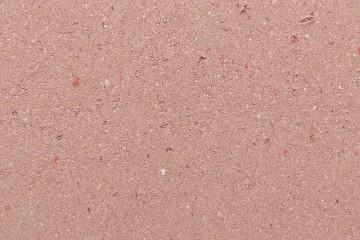

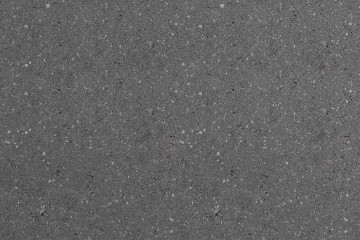

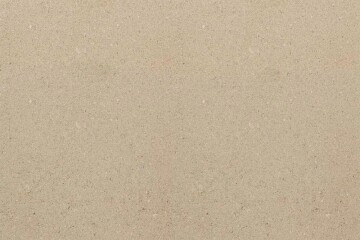

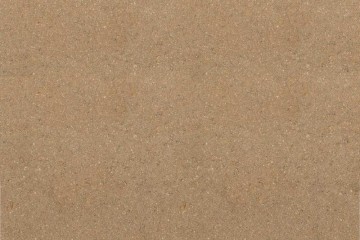

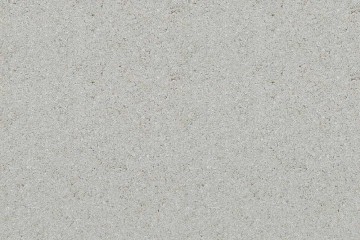

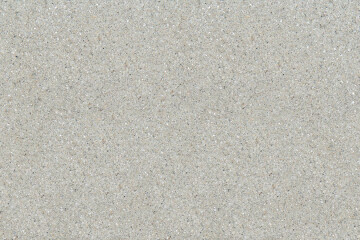

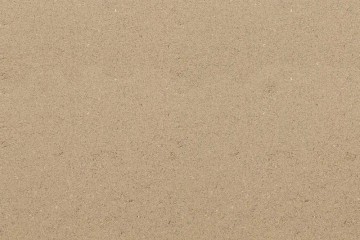

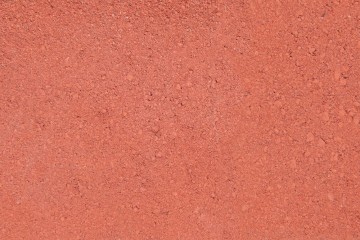

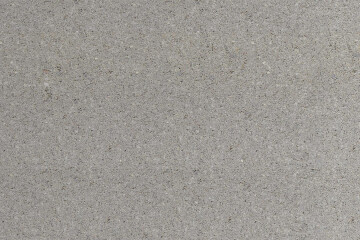

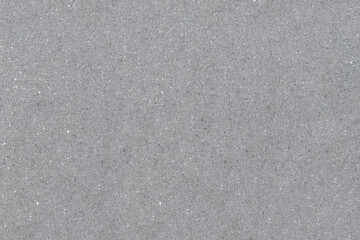

Farben

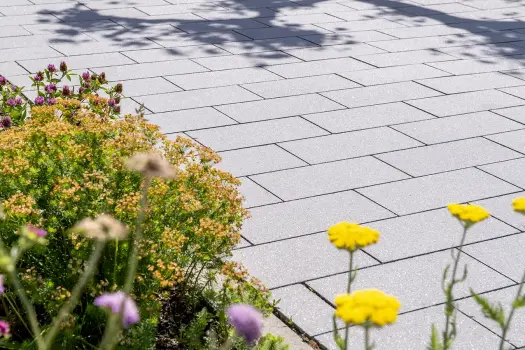

Galerie

Standardformate

PFLASTERLÄNGE
in cm
BREITE
in cm
DICKE
in cm
DIN-NORMFARBENNUTZUNG
          Anthrazit Dunkelgrau Mittelgrau

Format 37 x 12 cm
37,5 12,5 8 DIN EN 1339 PKDUI
NEU
Format 50 x 15 cm
50 15 8 DIN EN 1339 PKDUI
NEU
Format 50 x 25 cm
50 25 8 DIN EN 1339 PKDUI
NEU
Format 50 x 40 cm
50 40 8 DIN EN 1339 PKDUI
Format 50 x 10 cm 50 10 12 DIN EN 1339 PKDUI

Alle angegebenen Maße sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Objektformate

Palladio können wir Ihnen individuell für Ihr Objekt auch in den nachfolgenden Formaten fertigen. Bezüglich der Mindestabnahmemengen (ohne Preisaufschlag) und der Kombinierbarkeit der Formate untereinander sprechen Sie uns bitte an.

Ohne Faskante:

Bezeichnung Nennmaß DIN EN Klassifizierung
25 x 25 x 5 246 x 246 x 50 DIN EN 1339 PKDUI 7
50 x 25 x 5 496 x 246 x 50 DIN EN 1339 PKDUI 4
50 x 50 x 5 496 x 496 x 50 DIN EN 1339 PKDUI 7
60 x 30 x 5 596 x 296 x 50 DIN EN 1339 PKDUI 4

15 x 15 x 8 146 x 146 x 80 DIN EN 1338 KDI
22,5 x 15 x 8 221 x 146 x 80  DIN EN 1338 KDI
25 x 12,5 x 8 246 x 121 x 80 DIN EN 1338 KDI
25 x 25 x 8 246 x 246 x 80 DIN EN 1338 KDI
37,5 x 12,5 x 8 371 x 121 x 80 DIN EN 1339 PKDUI 7
37,5 x 25 x 8 371 x 246 x 80 DIN EN 1339 PKDUI 14
40 x 10 x 8 396 x 96 x 80 DIN EN 1339 PKDUI 7
45 x 22,5 x 8 446 x 221 x 80 DIN EN 1339 PKDUI 11
45 x 45 x 8 446 x 446 x 80 DIN EN 1339 PKDUI 25
50 x 15 x 8 496 x 146 x 80 DIN EN 1339 PKDUI 7
50 x 25 x 8 496 x 246 x 80 DIN EN 1339 PKDUI 11
50 x 40 x 8 496 x 396 x 80 DIN EN 1339 PKDUI 14
50 x 50 x 8 496 x 496 x 80 DIN EN 1339 PKDUI 25
60 x 60 x 8 596 x 596 x 80 DIN EN 1339 PKDUI 25
100 x 50 x 8 996 x 496 x 80 DIN EN 1339 PKDUI 7
100 x 100 x 8 996 x 996 x 80 DIN EN 1339 PKDUI 7

12,5 x 12,5 x 10 121 x 121 x 100 DIN EN 1338 KDI
25 x 12,5 x 10 246 x 121 x 100 DIN EN 1338 KDI
25 x 25 x 10 246 x 246 x 100 DIN EN 1338 KDI
37,5 x 25 x 10 371 x 246 x 100 DIN EN 1338 KDI
60 x 30 x 10 594,5 x 294,5 x 100 DIN EN 1339 PKDUI 14

15 x 15 x 12 144,5 x 144,5 x 120 DIN EN 1338 KDI
20 x 15 x 12 194,5 x 144,5 x 120 DIN EN 1338 KDI
22,5 x 22,5 x 12 219,5 x 219,5 x 120 DIN EN 1338 KDI
30 x 15 x 12 294,5 x 144,5 x 120 DIN EN 1338 KDI
40 x 20 x 12 394,5 x 194,5 x 120 DIN EN 1338 KDI
40 x 40 x 12 394,5 x 394,5 x 120 DIN EN 1338 KDI
45 x 22,5 x 12 444,5 x 219,5 x 120 DIN EN 1338 KDI
50 x 10 x 12 494,5 x 94,5 x 120 DIN EN 1339 PKDUI
60 x 40 x 12 594,5 x 394,5 x 120 DIN EN 1339 PKDUI 30

25 x 25 x 14 244,5 x 244,5 x 140 DIN EN 1338 KDI
37,5 x 25 x 14 369,5 x 244,5 x 140 DIN EN 1338 KDI
45 x 30 x 14 444,5 x 294,5 x 140 DIN EN 1338 KDI
50 x 50 x 14 494,5 x 494,5 x 140 DIN EN 1338 KDI
60 x 60 x 14 594,5 x 594,5 x 140 DIN EN 1339 PKDUI 30

30 x 20 x 16 294,5 x 194,5 x 160 DIN EN 1338 KDI
37,5 x 10 x 16 369,5 x 94,5 x 160 DIN EN 1338
40 x 20 x 16 394,5 x 194,5 x 160 DIN EN 1338 KDI
40 x 30 x 16 394,5 x 294,5 x 160 DIN EN 1338 KDI
50 x 10 x 16 494,5 x 94,5 x 160 DIN EN 1338 KDI
50 x 30 x 16 494,5 x 294,5 x 160 DIN EN 1338 KDI


Mit Faskante:

BezeichnungNennmaßDIN EN Klassifizierung
10 x 10 x 8 96,5 x 96,5 x 80 DIN EN 1338 KDI
20 x 10 x 8 196,5 x 96,5 x 80 DIN EN 1338 KDI
20 x 15 x 8 196,5 x 146,5 x 80 DIN EN 1338 KDI
20 x 20 x 8 196,5 x 196,5 x 80 DIN EN 1338 KDI
30 x 20 x 8 296,5 x 196,5 x 80 DIN EN 1338 KDI
30 x 30 x 8 296,5 x 296,5 x 80 DIN EN 1338
37,5 x 12,5 x 8 371 x 121 x 80 DIN EN 1339 RKDUI
40 x 40 x 8 396,5 x 396,5 x 80 DIN EN 1339 PKDUI 25
60 x 30 x 8 596 x 296 x 80 DIN EN 1339 PKDUI 11

15 x 15 x 10 144 x 144 x 100 DIN EN 1338 KDI
30 x 15 x 10 294 x 144 x 100 DIN EN 1338 KDI
30 x 30 x 10 294 x 294 x 100 DIN EN 1338 KDI
60 x 30 x 10 594,5 x 294,5 x 100 DIN EN 1339 PKDUI 11
60 x 60 x 10 594,5 x 594,5 x 100 DIN EN 1339 PKDUI 30

10 x 10 x 12 96,5 x 96,5 x 120 DIN EN 1338 KDI
15 x 15 x 12 144,5 x 144,5 x 120 DIN EN 1338 KDI
20 x 10 x 12 194,5 x 94,5 x 120 DIN EN 1338 KDI
20 x 15 x 12 194,5 x 144,5 x 120 DIN EN 1338 KDI
20 x 20 x 12 194,5 x 194,5 x 120 DIN EN 1338 KDI
30 x 15 x 12 294,5 x 144,5 x 120 DIN EN 1338 KDI
30 x 20 x 12 294 x 194 x 120 DIN EN 1338 KDI
30 x 30 x 12 294 x 294 x 120 DIN EN 1338 KDI
40 x 20 x 12 394,5 x 194,5 x 120 DIN EN 1338 KDI
40 x 40 x 12 394,5 x 394,5 x 120 DIN EN 1338 KDI
60 x 40 x 12 594,5 x 394,5 x 120 DIN EN 1339 PKDUI 30
90 x 45 x 12 894,5 x 444,5 x 120 DIN EN 1339 PKDUI 25

20 x 15 x 14 194 x 144 x 140 DIN EN 1338 KDI
30 x 15 x 14 294 x 144 x 140 DIN EN 1338 KDI
30 x 30 x 14 294,5 x 294,5 x 140 DIN EN 1338 KDI
40 x 20 x 14 394,5 x 194,5 x 140 DIN EN 1338 KDI
60 x 30 x 14 594,5 x 294,5 x 140 DIN EN 1339 PKDUI 30
60 x 40 x 14 594,5 x 394,5 x 140 DIN EN 1339 PKDUI 30
60 x 60 x 14 594,5 x 594,5 x 140 DIN EN 1339 PKDUI 30
90 x 90 x 14 894 x 894 x 140 DIN EN 1339 PKDUI 30

50 x 10 x 16 494,5 x 94,5 x 160 DIN EN 1338 KDI
60 x 30 x 16 594,5 x 294,5 x 160 DIN EN 1338 KDI
60 x 60 x 16 594 x 594 x 160 DIN EN 1338 KDI
80 x 40 x 16 794,5 x 394,5 x 160 DIN EN 1339 PKDUI 30

40 x 20 x 18 394 x 194 x 180 DIN EN 1338 KDI
60 x 40 x 18 594 x 394 x 180 DIN EN 1338 KDI
80 x 60 x 18 794 x 594 x 180 DIN EN 1339 PKDUI 30
100 x 70 x 18 994 x 694 x 180 DIN EN 1339 PKDUI 30
120 x 60 x 18 1194,5 x 594,5 x 180 DIN EN 1339 PKDUI 30
120 x 65 x 18 1194,5 x 644,5 x 180 DIN EN 1339 PKDUI 30

*Lagermäßig geführte Produkte.
Alle angegebenen Bezeichnungen sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Verlegemusterberechnung

Palladio Muster 01
MUSTER 01
Palladio Muster 01

Muster 01

Bedarf je m²:
a) 50 x 10 cm
ca. 20 St.

b) 37,5 x 12,5 cm
ca. 21 St.

Randabschluss muss bauseits
zugeschnitten werden.



Stück
Stück
Palladio Muster 02
MUSTER 02
Palladio Muster 02

Muster 02

Bedarf je m²:
a) 50 x 10 cm
ca. 20 St.

b) 37,5 x 12,5 cm
ca. 21 St.

Randabschluss muss bauseits
zugeschnitten werden.


Stück
Stück
Palladio Muster 03
MUSTER 03
Palladio Muster 03

Muster 03

Bedarf je m²:
50 x 10 cm
ca. 20 St.

Randabschluss muss bauseits
zugeschnitten werden.


Stück
Palladio Muster 04
MUSTER 04
Palladio Muster 04

Muster 04

Bedarf pro m²:
37,5 x 12,5 cm ca. 21,3 St.

Randabschluss wird bauseits geschnitten


Stück
Palladio Muster 05
MUSTER 05
Palladio Muster 05

Muster 05

Bedarf pro m²:
37,5 x 12,5 cm ca. 21,3 St.

Randabschluss wird bauseits geschnitten


Stück

Bei Reihenverbänden ist der Mengenbedarf stark abhängig von den örtlichen Gegebenheiten.
Verlegemuster und Schraffuren für AutoCAD senden wir Ihnen gerne zu. Tel. 02206/603-30.

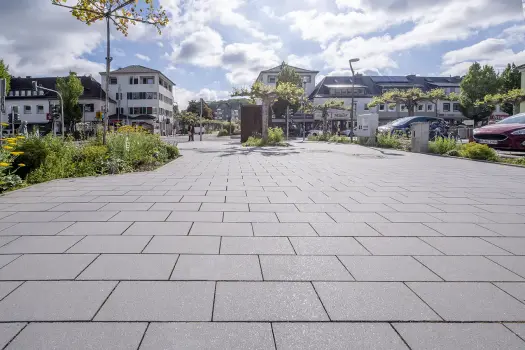

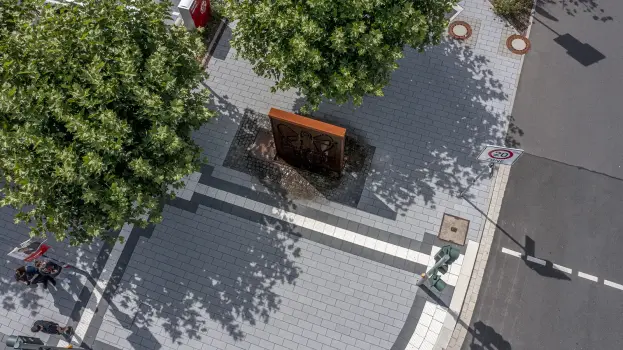

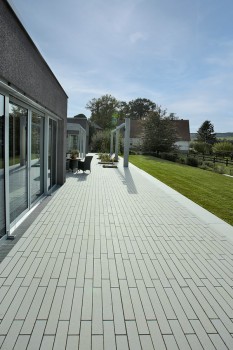

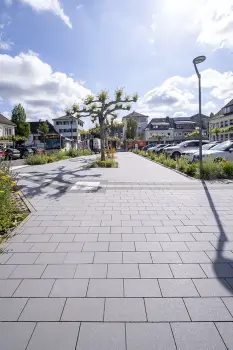

Referenzen

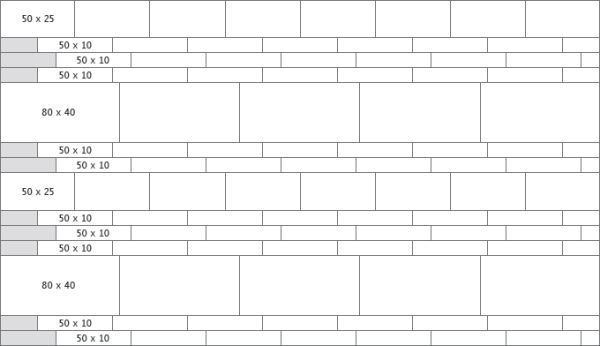

System Bahnenware


Dicke 8 cm:

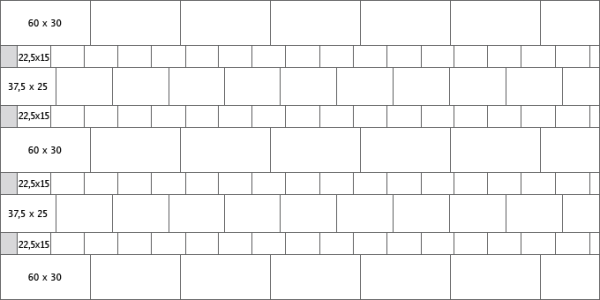

System Bahnenware MusterMuster 8/1 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 08/01
Oberfläche mit der Anmutung eines gesägten Natursteins.
Ohne Faskante. Dicke 8 cm geeignet
für Fußgängerbereiche
oder PKW-Verkehr
mit einem zulässigen
Gesamtgewicht von
2,91 to (Radlast 0,78 to).

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
Ohne Faskante.
Homogene und dichte Oberfläche.
Ohne Faskante.
Natürlich strukturierte Oberfläche.
Ohne Faskante.
Homogene und besonders dichte Oberfläche.
Ohne Faskante.

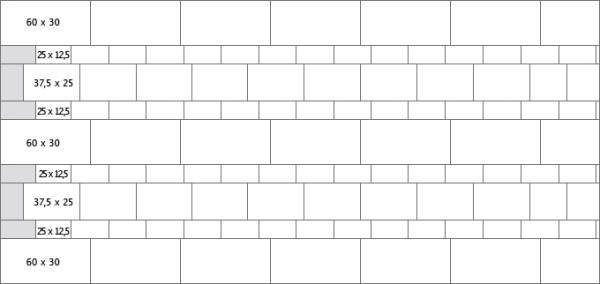

System Bahnenware MusterMuster 8/2 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 08/02
Oberfläche mit der Anmutung eines gesägten Natursteins.
Ohne Faskante. Dicke 8 cm
geeignet für
Fußgängerbereiche oder
PKW-Verkehr mit einem
zulässigen Gesamtgewicht
von 2,91 to (Radlast 0,78 to).

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
Ohne Faskante.
Homogene und dichte Oberfläche.
Ohne Faskante.
Natürlich strukturierte Oberfläche.
Ohne Faskante.
Homogene und besonders dichte Oberfläche.
Ohne Faskante.

Dicke 10 cm:

System Bahnenware MusterMuster 10/1 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 10/01
Oberfläche mit der Anmutung eines gesägten Natursteins.
Ohne Faskante. Dicke 10 cm
geeignet für
Fußgängerbereiche oder
PKW-Verkehr mit einem
zulässigen Gesamtgewicht
von 2,91 to (Radlast 0,78 to).

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
Ohne Faskante.
Homogene und dichte Oberfläche.
Ohne Faskante.
Natürlich strukturierte Oberfläche.
Ohne Faskante.
Homogene und besonders dichte Oberfläche.
Ohne Faskante.

Dicke 12 cm:

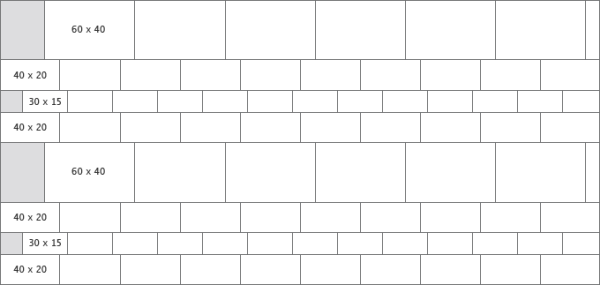

System Bahnenware MusterMuster 12/2 (mit und ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 12/02
Geschliffene, sehr dichte Oberfläche.
Ohne Faskante. Dicke 12 cm geeignet für
die Beanspruchung von
Fahrzeugen mit einer Radlast
von 2,3 to (z.B. Transporter
mit einem zulässigen
Gesamtgewicht von 7,5 to) unter gelegentlicher Befahrung.

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
Ohne und mit Faskante.
Homogene und dichte Oberfläche.
Ohne Faskante.
Homogene und besonders dichte Oberfläche.
Ohne Faskante.
Feine, hochverdichtete Oberfläche.
Mit Faskante.
Oberfläche mit der Anmutung eines gesägten Natursteins.
Ohne Faskante.
Natürlich strukturierte Oberfläche.
Ohne und mit Faskante.

System Bahnenware MusterMuster 12/3 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 12/03
Oberfläche mit der Anmutung eines gesägten Natursteins.
Ohne Faskante. Dicke 12 cm geeignet
für Fußgängerbereiche
oder PKW-Verkehr mit
einem zulässigen
Gesamtgewicht von
2,91 to (Radlast 0,78 to).

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
Ohne Faskante.
Homogene und dichte Oberfläche.
Ohne Faskante.
Homogene und besonders dichte Oberfläche.
Ohne Faskante.

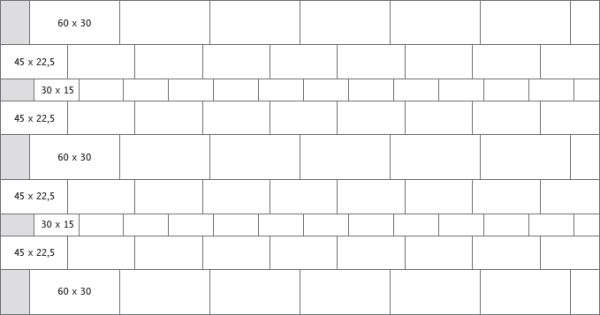

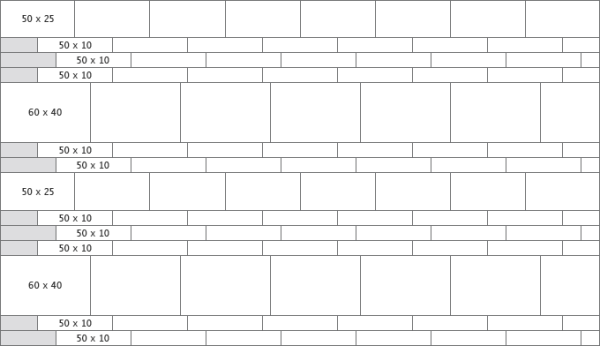

System Bahnenware MusterMuster 12/4 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 12/04
Oberfläche mit der Anmutung eines gesägten Natursteins.
Ohne Faskante. Dicke 12 cm geeignet
für die Beanspruchung
von Fahrzeugen mit
einer Radlast von 2,3 to
(z.B. Transporter mit
einem zulässigen
Gesamtgewicht von 7,5
to) unter gelegentlicher
Befahrung.

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
Ohne Faskante.
Homogene und dichte Oberfläche.
Ohne Faskante.
Natürlich strukturierte Oberfläche.
Ohne Faskante.
Homogene und besonders dichte Oberfläche.
Ohne Faskante.

Dicke 14 cm:

System Bahnenware MusterMuster 14/1 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 14/01
Oberfläche mit der Anmutung eines gesägten Natursteins.
Ohne Faskante. Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
Ohne Faskante.
Homogene und dichte Oberfläche.
Ohne Faskante.
Natürlich strukturierte Oberfläche.
Ohne Faskante.
Homogene und besonders dichte Oberfläche.
Ohne Faskante.

Dicke 16 cm:

System Bahnenware MusterMuster 16/3 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 16/03
Oberfläche mit der Anmutung eines gesägten Natursteins.
Ohne Faskante. Dicke 16 cm geeignet
für die Beanspruchung von
Fahrzeugen mit einer Radlast
von 2,3 to (z.B. Transporter
mit einem zulässigen
Gesamtgewicht von 7,5 to)
unter gelegentlicher Befahrung.

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
Ohne Faskante.
Homogene und dichte Oberfläche.
Ohne Faskante.

Downloads
