Kanada, Ontario, Kitchener, King Street, Umbriano Granitgrau-weiß gemasert

Ob als fünf Zentimeter starke Platte für den fußläufigen Bereich oder als acht bis achtzehn Zentimeter starkes Pflastersystem, das höchsten Verkehrslasten standhält – die fein gemaserten Betonsteine Umbriano mit ungefaster Steinkante und der Anmutung gesägter Natursteine sind im privaten wie öffentlichen Bereich beliebt. Und werten Eingangsbereiche, Gehwege, Boulevards und innerstädtische Plätze auf – als jeweils unverwechselbare Unikate mit individueller Maserung im Stein. Mit seinen ungefasten Kanten ermöglicht Umbriano die Gestaltung von ruhig und homogen anmutenden Flächen mit einer sehr guten Begehbarkeit. Der CleanTop®-Oberflächenschutz mit
 CF 90 erleichtert die Pflege des Steins. Das von Metten eigens für Umbriano entwickelte Herstellungsverfahren ist einzigartig und international patentrechtlich geschützt. Umbriano wurde mit dem iF product design award prämiert und für den Designpreis der Bundesrepublik Deutschland nominiert.

Merken

Merken

Farben

Grau-anthrazit gemasert*
Grau-anthrazit gemasert*
Anthrazit-weiß gemasert
Anthrazit-weiß gemasert
Quarzitgrau gemasert
Quarzitgrau gemasert
Granitgrau-weiß gemasert*
Granitgrau-weiß gemasert*
Granitgrau-rot gemasert
Granitgrau-rot gemasert
Granitbeige gemasert*
Granitbeige gemasert*
Beige-braun gemasert*
Beige-braun gemasert*
Rostbraun gemasert
Rostbraun gemasert
Juragelb gemasert
Juragelb gemasert
Kaschmirbeige
NEU: Kaschmirbeige
Vulkangrau
NEU: Vulkangrau

* Diese Farben führen wir lagermäßig in den Standardformaten.

Zum Farbfächer

Eigenschaften

  • Oberfläche mit der Anmutung eines gesägten Natursteins.
  • CleanTop®-Oberfläche mit dem Clean Factor CF 90:
    • Reduzierte Schmutzaufnahme.
    • Natürliches Aussehen in Kombination mit Oberflächenschutz.
    • Leichter zu reinigen im Vergleich zu einem Produkt ohne CleanTop®.
    • Algen und Moos hemmend.
    • Keine nachträgliche Imprägnierung erforderlich.
  • Trittsicher.
  • Frost- und Tausalzbeständigkeit.
  • Die ungefasten Kanten sind Bestandteil der besonderen Ausstrahlung von Umbriano.
  • Große Formatauswahl. Steindicken von 5 bis 18 cm möglich.
  • Besonderes Steinhärtungsverfahren durch klimagesteuerte Oberflächenveredelung.
  • CO2 zertifizierte Produktion. Weitere Informationen finden Sie unter www.metten.de/nachhaltigkeit
  • METTEN-Innovation. Produktionsverfahren und Geschmacksmuster patentrechtlich geschützt.

Standardformate

PLATTENLÄNGE in cmBREITE in cmDICKE in cmDINFARBENNUTZUNG
          Granitgrau-weiß Grau-anthrazit Beige-braun Granitbeige

 50 25 5 DIN EN 1339 PKDUI • • • • Eigenschaften


Umbriano-Platten werden lagenweise geliefert.		 50 50 5 DIN EN 1339 PKDUI • • • •

PFLASTERLÄNGE in cmBREITE in cmDICKE  in cmDINFARBENNUTZUNG
          Granitgrau-weiß Grau-anthrazit Beige-braun Granitbeige

 25 25 8 DIN EN 1338 KDI • •     Eigenschaften

 37,5 25 8 DIN EN 1339 PKDUI • • • •

 40 10 8 DIN EN 1339 PKDUI • •   •

 50 25 8 DIN EN 1339 PKDUI • • • •

 50 50 8 DIN EN 1339 PKDUI • • • •

 100*  50 8 DIN EN 1339 PKDUI   •

 100* 100 8 DIN EN 1339 PKDUI • •   •

*Für das Befahren mit PKW (z.B. Garagenzufahrt) bei fachgerecht ausgeführtem Ober- und Unterbau geeignet.
Für befahrene Flächen mit Umbriano 100 x 50 cm empfehlen wir die Verlegung im Drittelverband.
BLOCKSTUFE
(siehe Tocano) 100 35 15 DIN EN 13198 • • • • Eigenschaften
MAUER
(siehe Belmuro)                 Eigenschaften
1/2 Normalstein 25,5 16,5 25,2 DIN EN 13198 • • • •
Normalstein 50,5 16,5 25,2 DIN EN 13198 • • • •
Alle angegebenen Maße sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Objektformate

Umbriano können wir Ihnen individuell für Ihr Objekt auch in den nachfolgenden Formaten fertigen. Bezüglich der Mindestabnahmemengen (ohne Preisaufschlag) und der Kombinierbarkeit der Formate untereinander sprechen Sie uns bitte an.

Ohne Faskante:

BezeichnungNennmaßDIN EN Klassifizierung
25 x 25 x 5 246 x 246 x 50 DIN EN 1339 PKDUI 7
50 x 25 x 5 496 x 246 x 50 DIN EN 1339 PKDUI 4
50 x 50 x 5 496 x 496 x 50 DIN EN 1339 PKDUI 7
60 x 30 x 5 596 x 296 x 50 DIN EN 1339 PKDUI 4

15 x 15 x 8 146 x 146 x 80 DIN EN 1338 KDI
22,5 x 15 x 8 221 x 146 x 80  DIN EN 1338 KDI
25 x 12,5 x 8 246 x 121 x 80 DIN EN 1338 KDI
25 x 25 x 8* 246 x 246 x 80 DIN EN 1338 KDI
30 x 10 x 8 296,5 x 96,5 x 80 DIN EN 1338 KDI
30 x 30 x 8 296 x 296 x 80 DIN EN 1338 KDI
37,5 x 12,5 x 8 371 x 121 x 80 DIN EN 1339 PKDUI 7
37,5 x 25 x 8* 371 x 246 x 80 DIN EN 1339 PKDUI 14
40 x 10 x 8 396 x 96 x 80 DIN EN 1339 PKDUI 7
40 x 40 x 8 396 x 396 x 80 DIN EN 1339 PKDUI 25
45 x 22,5 x 8 446 x 221 x 80 DIN EN 1339 PKDUI 11
45 x 45 x 8 446 x 446 x 80 DIN EN 1339 PKDUI 25
50 x 15 x 8 496 x 146 x 80 DIN EN 1339 PKDUI 7
50 x 25 x 8* 496 x 246 x 80 DIN EN 1339 PKDUI 11
50 x 40 x 8 496 x 396 x 80 DIN EN 1339 PKDUI 14
50 x 50 x 8* 496 x 496 x 80 DIN EN 1339 PKDUI 25
60 x 30 x 8 596 x 296 x 80 DIN EN1339 PKDUI 11
60 x 60 x 8 596 x 596 x 80 DIN EN 1339 PKDUI 25
100 x 50 x 8* ** 996 x 496 x 80 DIN EN 1339 PKDUI 7
100 x 100 x 8* 996 x 996 x 80 DIN EN 1339 PKDUI 7

12,5 x 12,5 x 10 121 x 121 x 100 DIN EN 1338 KDI
20 x 10 x 10 196 x 96 x 100 DIN EN 1338 KDI
20 x 20 x 10 196 x 196 x 100 DIN EN 1338 KDI
25 x 12,5 x 10 246 x 121 x 100 DIN EN 1338 KDI
25 x 25 x 10 246 x 246 x 100 DIN EN 1338 KDI
30 x 20 x 10 296 x 196 x 100 DIN EN 1338 KDI
37,5 x 25 x 10 371 x 246 x 100 DIN EN 1338 KDI

15 x 15 x 12 144,5 x 144,5 x 120 DIN EN 1338 KDI
20 x 15 x 12 194,5 x 144,5 x 120 DIN EN 1338 KDI
22,5 x 22,5 x 12 219,5 x 219,5 x 120 DIN EN 1338 KDI
25 x 25 x 12 246 x 246 x 120 DIN EN 1338 KDI
30 x 15 x 12 294,5 x 144,5 x 120 DIN EN 1338 KDI
30 x 30 x 12 294,5 x 294,5 x 120 DIN EN 1338
37,5 x 25 x 12 369,5 x 244,5 x 120 DIN EN 1338 KDI
40 x 20 x 12 394,5 x 194,5 x 120 DIN EN 1338 KDI
40 x 40 x 12 394,5 x 394,5 x 120 DIN EN 1338 KDI
45 x 22,5 x 12 444,5 x 219,5 x 120 DIN EN 1338 KDI
50 x 10 x 12 494,5 x 100 x 120 DIN EN 1339 PKDUI 25
50 x 25 x 12 496 x 246 x 120 DIN EN 1339 PKDUI 30
50 x 50 x 12 494,5 x 494,5 x 120 DIN EN 1339 PKDUI 30
60 x 40 x 12 594,5 x 394,5 x 120 DIN EN 1339 PKDUI 30

25 x 25 x 14 244,5 x 244,5 x 140 DIN EN 1338 KDI
37,5 x 25 x 14 369,5 x 244,5 x 140 DIN EN 1338 KDI
45 x 30 x 14 444,5 x 294,5 x 140 DIN EN 1338 KDI
50 x 50 x 14 494,5 x 494,5 x 140 DIN EN 1338 KDI
60 x 60 x 14 594,5 x 594,5 x 140 DIN EN 1339 PKDUI 30

30 x 20 x 16 294,5 x 194,5 x 160 DIN EN 1338 KDI
30 x 30 x 16 294,5 x 294,5 x 160 DIN EN 1338 KDI
37,5 x 10 x 16 369,5 x 94,5 x 160 DIN EN 1338
40 x 20 x 16 394,5 x 194,5 x 160 DIN EN 1338 KDI
40 x 30 x 16 394,5 x 294,5 x 160 DIN EN 1338 KDI
50 x 10 x 16 494,5 x 94,5 x 160 DIN EN 1338 KDI
50 x 30 x 16 494,5 x 294,5 x 160 DIN EN 1338 KDI
60 x 30 x 16 594,5 x 294,5 x 160 DIN EN 1338 KDI
60 x 60 x 16 594 x 594 x 160 DIN EN 1338 KDI

25 x 25 x 18 244,5 x 244,5 x 180 DIN EN 1338 KDI
50 x 25 x 18 494,5 x 244,5 x 180 DIN EN 1338 KDI
50 x 50 x 18 494,5 x 494,5 x 180 DIN EN 1338 KDI

Mit Faskante:

BezeichnungNennmaßDIN EN Klassifizierung
37,5 x 12,5 x 8 371 x 121 x 80 DIN EN 1339 PKDUI 7
20 x 10 x 12 194,5 x 94,5 x 120 DIN EN 1338 KDI
90 x 45 x 12 894,5 x 444,5 x 120 DIN EN 1339 PKDUI 25

*Lagermäßig geführte Produkte.
**nur in grau-anthrazit erhältlich.
Alle angegebenen Bezeichnungen sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Verlegemusterberechnung

Umbriano Muster 01
MUSTER 01
Umbriano Muster 01

Muster 01

Wilder Verband
Bedarf je m²:
50 x 25 cm ca. 4,4 St.
37,5 x 25 cm ca. 3,3 St.
25 x 25 cm ca. 2,2 St.

Nur für Pflaster in 8 cm Stärke

m²
Stück
Stück
Stück
Umbriano Muster 02
MUSTER 02
Umbriano Muster 02

Muster 02

1/3 Reihenverband mit
a) 50 x 25 cm
Bedarf je m²:
ca. 8 St.

b) 100 x 50 cm
Bedarf je m²:
ca. 2 St.

m²
Stück
Stück
Umbriano Muster 03
MUSTER 03
Umbriano Muster 03

Muster 03

Bedarf je m²:
50 x 50 cm ca. 3,2 St.
25 x 25 cm ca. 3,2 St.
Randabschluss je lfm.:
50 x 25 cm ca. 0,8 St.

Für Pflaster in 8 cm und
Platten in 5 cm Stärke

m²
Stück
Stück
lfm
Stück
Umbriano Muster 04
MUSTER 04
Umbriano Muster 04

Muster 04

Bedarf je m²:
25 x 25 cm ca. 16 St.
Seitlicher Randabschluss je lfm.:
37,5 x 25 cm ca. 2 St.

Nur für Pflaster in 8 cm Stärke

m²
Stück
lfm
Stück
Umbriano Muster 05
MUSTER 05
Umbriano Muster 05

Muster 05

Bedarf je m²:
50 x 50 cm ca. 4 St.

alternativ:
Bedarf je m²:
100 x 100 cm ca. 1,0 St.
Seitlicher Randabschluss je lfm.:
50 x 25 cm ca. 1 St.

Für Pflaster in 8 cm und
Platten in 5 cm Stärke

m²
Stück
Stück
lfm
Stück
Umbriano Muster 06
MUSTER 06
Umbriano Muster 06

Muster 06

Kreuzfuge
Bedarf je m²
50 x 50 cm ca. 4,0 St.

alternativ*:
Bedarf je m²:
100 x 100 cm ca. 1,0 St.

m²
Stück
Stück
Umbriano Muster 07
MUSTER 07
Umbriano Muster 07

Muster 07

Bedarf je m²:
37,5 x 25 cm ca. 10,66 St.
Seitlicher Randabschluss je lfm.:
25 x 25 cm ca. 2 St.

Nur für Pflaster in 8 cm Stärke

m²
Stück
lfm
Stück
Umbriano Muster 08
MUSTER 08
Umbriano Muster 08

Muster 08

Bedarf je m²:
37,5 x 25 cm ca. 8 St.
25 x 25 cm ca. 4 St.
Seitlicher Randabschluss je lfm.:
25 x 25 cm ca. 1 St.

Nur für Pflaster in 8 cm Stärke

m²
Stück
Stück
lfm
Stück
Umbriano Muster 09
MUSTER 09
Umbriano Muster 09

Muster 09

Bedarf je m²:
37,5 x 25 cm ca. 10,66 St.
Randabschluss:
Steine nach Bedarf zusägen.

Nur für Pflaster in 8 cm Stärke

m²
Stück
Umbriano Muster 10
MUSTER 10
Umbriano Muster 10

Muster 10

Bedarf je m²:
50 x 50 cm ca. 1,8 St.
50 x 25 cm ca. 3,6 St.
25 x 25 cm ca. 1,8 St.

Für Pflaster in 8 cm und
Platten in 5 cm Stärke

m²
Stück
Stück
Stück
Umbriano Muster 11
MUSTER 11
Umbriano Muster 11

Muster 11

Bedarf je m²:
50 x 25 cm ca. 8 St.
Seitlicher Randabschluss je lfm.:
37,5 x 25 cm ca. 2 St.
25 x 25 cm ca. 1 St.

Nur für Pflaster in 8 cm Stärke

m²
Stück
lfm
Stück
Stück
Umbriano Muster 12
MUSTER 12
Umbriano Muster 12

Muster 12

Bedarf je m²:
50 x 25 cm ca. 4,57 St.
37,5 x 25 cm ca. 4,57 St.
Randabschluss muss zugesägt werden.

Nur für Pflaster in 8 cm Stärke

m²
Stück
Stück
Umbriano Muster 14
MUSTER 14
Umbriano Muster 14

Muster 14

Bedarf je m²:
37,5 x 25 cm ca. 8 St.
25 x 25 cm ca. 4 St.
Seitlicher Randabschluss je lfm.:
25 x 25 cm ca. 2 St.

Nur für Pflaster in 8 cm Stärke

m²
Stück
Stück
lfm
Stück
Umbriano Muster 16
MUSTER 16
Umbriano Muster 16

Muster 16

Bedarf je m²:
50 x 25 cm ca. 8 St.
Seitlicher Randabschluss je lfm.:
37,5 x 25 cm ca. 2 St.

Nur für Pflaster in 8 cm Stärke

m²
Stück
lfm
Stück
Umbriano Muster 17
MUSTER 17
Umbriano Muster 17

Muster 17

a) Bedarf je m²:
50 x 25 cm ca. 8 St.

b) Bedarf je m²:
100 x 50 cm ca. 2 St.

m²
Stück
Stück
Umbriano Muster 18
MUSTER 18
Umbriano Muster 18

Muster 18

Bedarf je m²:
50 x 25 cm ca. 8 St.

m²
Stück
Umbriano Muster 19
MUSTER 19
Umbriano Muster 19

Muster 19

Bedarf je m²:
100 x 50 cm ca. 1,6 St.
50 x 50 cm ca. 0,8 St.

m²
Stück
Stück
Umbriano Muster 20
MUSTER 20
Umbriano Muster 20

Muster 20

Bedarf je m²:
100 x 50 cm ca. 1,75 St.
50 x 50 cm ca. 0,5 St.

Aufgrund des großen Formates 100 x 50 cm ist eine genaue Berechnung des Bedarfs pro m² von der Breite der gesamten Fläche abhängig.

m²
Stück
Stück

Bei Reihenverbänden ist der Mengenbedarf stark abhängig von den örtlichen Gegebenheiten.
Verlegemuster und Schraffuren für AutoCAD senden wir Ihnen gerne zu. Tel. 02206/603-30.

Referenzen

Fussgängerzone, Minden
Rolandsbad Paderborn
Queen & Portland Condominium, Toronto Ontario (CA)
Northeastern Illinois University, Chicago Illinois (CA)
Northwestern University Bienen School of Music, Chicago Illinois (CA)
Public Plaza am CN Tower, Toronto Ontario (CA)
Rheinrefugium, Köln
Criminal Court, Riyadh Saudi-Arabien
Hauptplatz Kapfenberg, Österreich
Global City Business Park Bukarest, Rumänien
Fußgängerzone Jagiellońska, Chorzów Polen
Privatobjekt, Hamburg
Universität Marburg

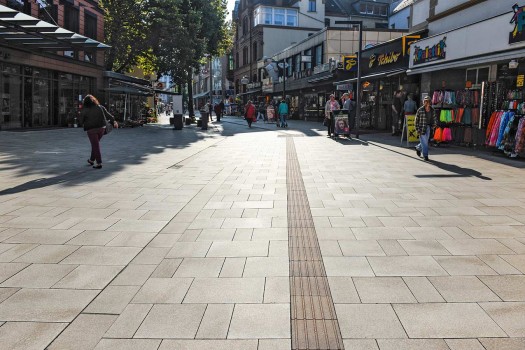

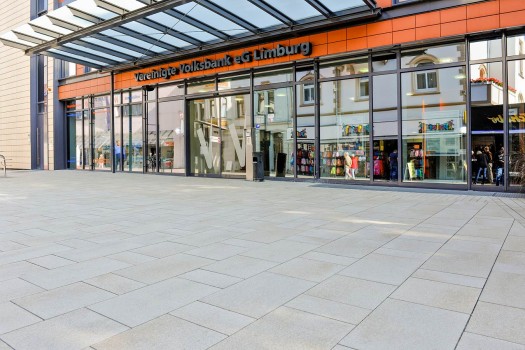

Stadt Limburg
Altstadt Düsseldorf

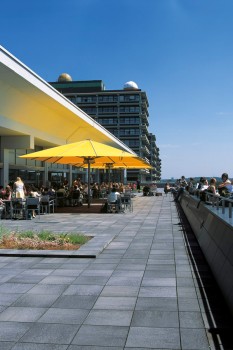

Universität Bochum, Bochum
GWG, Köln
Einkaufszentrum "Rondo", Büdelsdorf
Merk Galerie, Emmendingen
Privatobjekt, Bad Honnef
Shedd Aquarium, Chicago USA
Asbach-Bäumenheim
Verwaltungsgebäude Leverkusen AG, Leverkusen
Forum Merzhausen - Neue Ortsmitte, Merzhausen

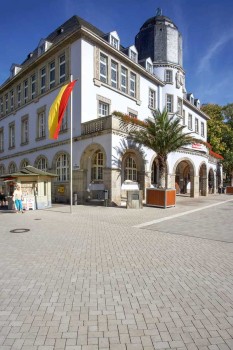

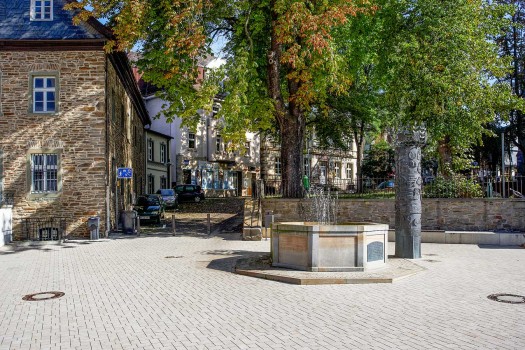

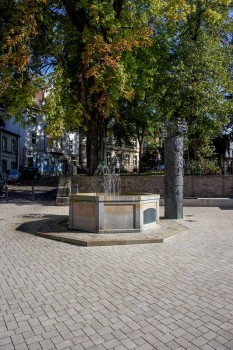

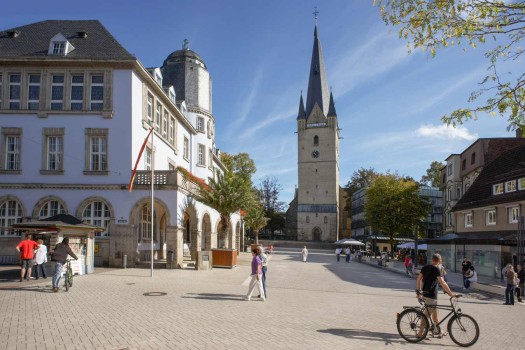

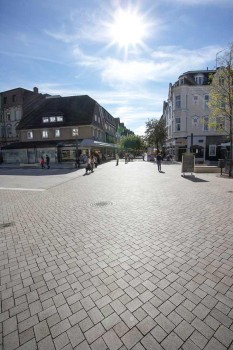

Rathausvorplatz, Menden

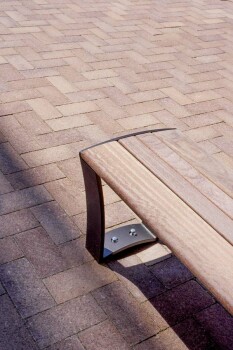

Leidschehof Gesundheitszentrum, Den Haag Niederlande

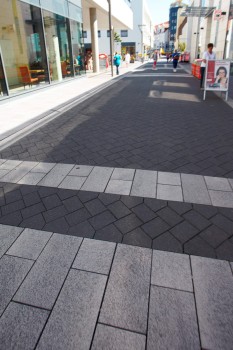

Neue-Mitte, Ingelheim
Severinstraße, Köln
Deutz AG, Köln

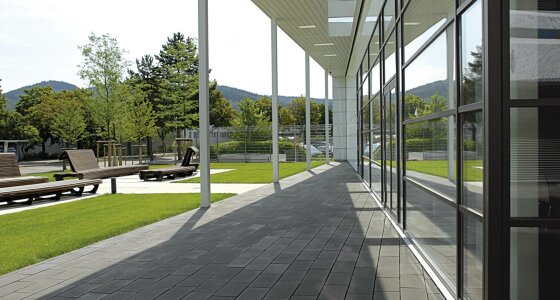

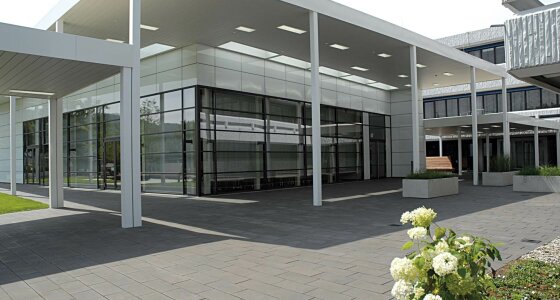

Fraunhofer-Institut für angewandte Festkörperphysik IAF, Freiburg
Glückaufhaus, Essen

System Bahnenware



Dicke 8 cm:

System Bahnenware MusterMuster 8/1 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 08/01
Oberfläche mit der Anmutung eines gesägten Natursteins.
 Ohne Faskante. Dicke 8 cm geeignet
für Fußgängerbereiche
oder PKW-Verkehr
mit einem zulässigen
Gesamtgewicht von
2,91 to (Radlast 0,78 to).

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
 Ohne Faskante.
Homogene und dichte Oberfläche.
 Ohne Faskante.
Natürlich strukturierte Oberfläche.
 Ohne Faskante.
Homogene und besonders dichte Oberfläche.
 Ohne Faskante.

System Bahnenware MusterMuster 8/2 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 08/02
Oberfläche mit der Anmutung eines gesägten Natursteins.
 Ohne Faskante. Dicke 8 cm
geeignet für
Fußgängerbereiche oder
PKW-Verkehr mit einem
zulässigen Gesamtgewicht
von 2,91 to (Radlast 0,78 to).

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
 Ohne Faskante.
Homogene und dichte Oberfläche.
 Ohne Faskante.
Natürlich strukturierte Oberfläche.
 Ohne Faskante.
Homogene und besonders dichte Oberfläche.
 Ohne Faskante.

Dicke 10 cm:

System Bahnenware MusterMuster 10/1 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 10/01
Oberfläche mit der Anmutung eines gesägten Natursteins.
 Ohne Faskante. Dicke 10 cm
geeignet für
Fußgängerbereiche oder
PKW-Verkehr mit einem
zulässigen Gesamtgewicht
von 2,91 to (Radlast 0,78 to).

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
 Ohne Faskante.
Homogene und dichte Oberfläche.
 Ohne Faskante.
Natürlich strukturierte Oberfläche.
 Ohne Faskante.
Homogene und besonders dichte Oberfläche.
 Ohne Faskante.

Dicke 12 cm:

System Bahnenware MusterMuster 12/2 (mit und ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 12/02
Geschliffene, sehr dichte Oberfläche.
 Ohne Faskante. Dicke 12 cm geeignet für
die Beanspruchung von
Fahrzeugen mit einer Radlast
von 2,3 to (z.B. Transporter
mit einem zulässigen
Gesamtgewicht von 7,5 to) unter gelegentlicher Befahrung.

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
 Ohne und mit Faskante.
Homogene und dichte Oberfläche.
 Ohne Faskante.
Homogene und besonders dichte Oberfläche.
 Ohne Faskante.
Feine, hochverdichtete Oberfläche.
 Mit Faskante.
Oberfläche mit der Anmutung eines gesägten Natursteins.
 Ohne Faskante.
Natürlich strukturierte Oberfläche.
 Ohne und mit Faskante.

System Bahnenware MusterMuster 12/3 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 12/03
Oberfläche mit der Anmutung eines gesägten Natursteins.
 Ohne Faskante. Dicke 12 cm geeignet
für Fußgängerbereiche
oder PKW-Verkehr mit
einem zulässigen
Gesamtgewicht von
2,91 to (Radlast 0,78 to).

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
 Ohne Faskante.
Homogene und dichte Oberfläche.
 Ohne Faskante.
Homogene und besonders dichte Oberfläche.
 Ohne Faskante.

System Bahnenware MusterMuster 12/4 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 12/04
Oberfläche mit der Anmutung eines gesägten Natursteins.
 Ohne Faskante. Dicke 12 cm geeignet
für die Beanspruchung
von Fahrzeugen mit
einer Radlast von 2,3 to
(z.B. Transporter mit
einem zulässigen
Gesamtgewicht von 7,5
to) unter gelegentlicher
Befahrung.

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
 Ohne Faskante.
Homogene und dichte Oberfläche.
 Ohne Faskante.
Natürlich strukturierte Oberfläche.
 Ohne Faskante.
Homogene und besonders dichte Oberfläche.
 Ohne Faskante.

Dicke 14 cm:

System Bahnenware MusterMuster 14/1 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 14/01
Oberfläche mit der Anmutung eines gesägten Natursteins.
 Ohne Faskante. Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
 Ohne Faskante.
Homogene und dichte Oberfläche.
 Ohne Faskante.
Natürlich strukturierte Oberfläche.
 Ohne Faskante.
Homogene und besonders dichte Oberfläche.
 Ohne Faskante.

Dicke 16 cm:

System Bahnenware MusterMuster 16/3 (ohne Fase)

System Bahnenware Muster

Verwendete Formate:

Verfügbare Produkte:

Faskante:

Hinweis:

Muster 16/03
Oberfläche mit der Anmutung eines gesägten Natursteins.
 Ohne Faskante. Dicke 16 cm geeignet
für die Beanspruchung von
Fahrzeugen mit einer Radlast
von 2,3 to (z.B. Transporter
mit einem zulässigen
Gesamtgewicht von 7,5 to)
unter gelegentlicher Befahrung.

Die o.a. grau hinterlegten
Steine (Randabschluss)
müssen bauseits im Raster
von 2,5 cm (z.B. 10 cm,
12,5 cm, 15 cm...)
zugeschnitten werden.
Feingestrahlte Oberfläche.
 Ohne Faskante.
Homogene und dichte Oberfläche.
 Ohne Faskante.

Downloads

Fußgängerzone Minden

Fußgängerzone Minden

 pdf (636 KB)
Umbriano Broschüre

Umbriano Broschüre

 pdf (5.3 MB)

Ausschreibungstext Umbriano

 rtf (79 KB)
Umbriano Privatobjekt Bonn

Umbriano Privatobjekt Bonn

 pdf (679 KB)
Umbriano Privatobjekt Hamburg

Umbriano Privatobjekt Hamburg

 pdf (693 KB)
Umbriano Privatobjekt in Buchholz

Umbriano Privatobjekt in Buchholz

 pdf (574 KB)

Ergänzende Produkte und Informationen
