Köln, Uniklinik, La Linia Granitdunkelgrau.

La Linia

Als moderner Klassiker unter den Pflastersystemen gestaltet La Linia seit mehr als zwei Jahrzehnten private wie öffentliche Wege und Plätze – und begeistert Planer wie Nutzer stets aufs Neue. Mit einem hohen Anteil an hochwertigen Naturstein-Edelsplitten, die durch die Feinstrahl-Technik an der Betonsteinoberfläche freigelegt werden, verfügt La Linia über nahezu unendlich viele Farbmöglichkeiten – von Granithell und Sandbeige über Juragelb oder rötliches Porphyrbraun bis zu dunklem Basaltanthrazit. Für die vielfältigen Farbstellungen kann auf eine große Palette an Natursteinkörnungen zurückgegriffen werden. Das Pflastersystem, das in unterschiedlichsten Formaten mit gefasten oder ungefasten Kanten erhältlich ist, überzeugt mit einer hohen Farbbeständigkeit und Strapazierfähigkeit. Der CleanTop^®-Oberflächenschutz mit Clean Factor 90 erhält den unverwechselbaren Charakter des Steins langfristig, beugt Verwitterung vor und erleichtert die Pflege.

La Linia

Farben

Eigenschaften

Standardformate

Objektformate

Galerie

Editionen

CDFarben

Referenzen

Verlegemuster

System Bahnenware

Verlegehinweise

Downloads

Links

Händler

Farben

Granithell*

Hellgrau

Quarzit hell*

Mittelgrau

Quarzit mittel*

Granitgrau

Diamantgrau*

Dunkelgrau

Quarzit dunkel*

Basaltanthrazit*

Objektfarbe 2397

Sandbeige*

Objektfarbe 2429

Quarzsandbeige

Objektfarbe 2224

Porphyr hell*

Porphyr mittel*

Granitgrau-rötlich

Porphyr dunkel*

Objektfarbe 2108

* Diese Farben führen wir lagermäßig in den Standardformaten.

Wir zeigen Ihnen hier eine Auswahl möglicher Farbvarianten. Das LaLinia-Programm bietet Ihnen darüber hinaus eine Vielzahl weiterer Farben. Sprechen Sie uns bitte an.

Eigenschaften

Feingestrahlte Oberfläche.
Hohe Farbbeständigkeit durch die Verwendung ausgewählter, farblich abgestimmter Naturstein-Edelsplitte.
Extrem strapazierfähige und langlebige Oberfläche. Beispiel: Referenz Köln-Neumarkt – in Deutschlands meistbelaufener Fußgängerzone sind in den 29 Jahren seit der Verlegung knapp 700 Millionen Menschen über die La Linia-Pflastersteine gelaufen. Eines von über 1.000 Projekten mit La Linia in Europa.
Frost- und Tausalzbeständigkeit.
Trittsicher.
Große Formatauswahl. Steindicken von 5 bis 18 cm möglich. Mit und ohne Faskante erhältlich.
Besonderes Steinhärtungsverfahren durch klimagesteuerte Oberflächenveredelung.
Klimaneutrale und CO₂-zertifizierte Produktion: www.metten.de/nachhaltigkeit/
CO₂ zertifizierte Produktion: Carbon Footprint < 1,75 kg/m² (nach PAS 2050: 11 für 8 cm Produktdicke)

CleanTop®-Technology

(optional)

CleanTop^®-Schutzsystem mit dem Clean Factor CF 90 (integraler Bestandteil des Produktionsprozesses):

Reduzierte Schmutzaufnahme.
Natürliches Aussehen in Kombination mit Oberflächenschutz.
Leichter zu reinigen im Vergleich zu einem Produkt ohne CleanTop^®.
Algen und Moos hemmend.

Blue Air®-Technology

(optional)

Photokatalytischer Prozess nach dem Vorbild der Natur.
Abbau von schädlichen Stickoxiden aus der Luft und Umwandlung in Nitrate.
Der Prozess ist über die gesamte Lebensdauer des Betonsteins aktiv. Der Katalysator selber verbraucht sich nicht.

(BlueAir^® ist nicht in Kombination mit CleanTop^® erhältlich).

Standardformate

Filter:

Wasserdurchlässig

Befahrbar

Dicke

Pflaster

25 x 12,5 x 8 cm

DIN EN 1338 KDI

25 x 25 x 8 cm

DIN EN 1338 KDI

50 x 25 x 8 cm

DIN EN 1339 PKDUI 11

50 x 50 x 8 cm

DIN EN 1339 PKDUI 25

100 x 50 x 8 cm

DIN EN 1339 PKDUI 11

100 x 100 x 8 cm

DIN EN 1339 PKDUI 14

Römischer Verband

Römischer-Verband-Pflastersteine 8 cm werden lagenweise geliefert.
In einer Lage sind
2 Stück 48 x 32 x 8 cm, DIN EN 1339 PKDUI
+ 4 Stück 32 x 32 x 8 cm, DIN EN 1338 KDI
+ 2 Stück 32 x 16 x 8 cm, DIN EN 1338 KDI
+ 4 Stück 16 x 16 x 8 cm, DIN EN 1338 KDI
Eine Lage = 1,00 m²> Verlegehilfe für den römischen Verband

Stufen

100 x 40 x 14 cm

BLOCKSTUFE
TOCANO
DIN EN 13198

Alle angegebenen Maße sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Für die Befahrung mit PKW (z.B. Garagenzufahrt) bei fachgerecht ausgeführtem Ober- und Unterbau geeignet. Für befahrene Flächen mit La Linia 100 x 50 cm empfehlen wir die Verlegung im Drittelverband.

Diese Formate eignen sich sowohl für eine herkömmliche Verlegung als auch für die Erstellung einer sickerfähigen Fläche.

Auch als Ökopflaster erhältlich

Für weitere Informationen nehmen Sie bitte Kontakt mit unseren Architekten- und Objektberatern auf.

Objektformate

La Linia können wir Ihnen individuell für Ihr Objekt auch in den nachfolgenden Formaten fertigen. Bezüglich der Mindestabnahmemengen (ohne Preisaufschlag) und der Kombinierbarkeit der Formate untereinander sprechen Sie uns bitte an.

Scharfkantig
Bezeichnung	Nennmaß	DIN EN Klassifizierung
25 x 25 x 5	246 x 246 x 50	DIN EN 1339 PKDUI 7
47 x 47 x 5	466 x 466 x 50	DIN EN 1339 PKDUI 7
50 x 15 x 5	496 x 146 x 50	DIN EN 1339 PKDUI 3
50 x 25 x 5	496 x 246 x 50	DIN EN 1339 PKDUI 7
50 x 40 x 5	496 x 396 x 50	DIN EN 1339 PKDUI 4
50 x 50 x 5	496 x 496 x 50	DIN EN 1339 PKDUI 7
60 x 30 x 5	596 x 296 x 50	DIN EN 1339 PKDUI 4

100 x 33,3 x 6	996 x 329 x 60	DIN EN 1339 PKDUI 7

15 x 15 x 8	146,5 x 146,5 x 80	DIN EN 1338 KDI
22,5 x 15 x 8	221,5 x 146,5 x 80	DIN EN 1338 KDI
25 x 12,5 x 8 *	246 x 121 x 80	DIN EN 1338 KDI
25 x 25 x 8 *	246 x 246 x 80	DIN EN 1338 KDI
30 x 10 x 8	296,5 x 96,5 x 80	DIN EN 1338 KDI
30 x 30 x 8	294,5 x 294,5 x 80	DIN EN 1338 KDI
37,5 x 12,5 x 8	371 x 121 x 80	DIN EN 1339 PKDUI 7
37,5 x 25 x 8	371 x 246 x 80	DIN EN 1339 PKDUI 14
40 x 10 x 8	396 x 96 x 80	DIN EN 1339 PKDUI 7
40 x 40 x 8	396 x 396 x 80	DIN EN 1339 PKDUI 25
45 x 22,5 x 8	446 x 221 x 80	DIN EN 1339 PKDUI 11
45 x 45 x 8	446 x 446 x 80	DIN EN 1339 PKDUI 25
50 x 15 x 8	496 x 146 x 80	DIN EN 1339 PKDUI 7
50 x 25 x 8 *	496 x 246 x 80	DIN EN 1339 PKDUI 11
50 x 40 x 8	496 x 396 x 80	DIN EN 1339 PKDUI 14
50 x 50 x 8 *	496 x 496 x 80	DIN EN 1339 PKDUI 25
60 x 30 x 8	596 x 296 x 80	DIN EN 1339 PKDUI 11
60 x 60 x 8	596 x 596 x 80	DIN EN 1339 PKDUI 25
100 x 50 x 8 *	996 x 496 x 80	DIN EN 1339 PKDUI 11
100 x 100 x 8 *	996 x 996 x 80	DIN EN 1339 PKDUI 14

12,5 x 12,5 x 10	121 x 121 x 100	DIN EN 1338 KDI
20 x 10 x 10	196 x 96 x 100	DIN EN 1338 KDI
20 x 20 x 10	196 x 196 x 100	DIN EN 1338 KDI
25 x 12,5 x 10	246 x 121 x 100	DIN EN 1338 KDI
25 x 25 x 10	246 x 246 x 100	DIN EN 1338 KDI
30 x 20 x 10	296 x 196 x 100	DIN EN 1338 KDI
37,5 x 25 x 10	371 x 246 x 100	DIN EN 1338 KDI
60 x 30 x 10	594,5 x 294,5 x 100	DIN EN 1339 PKDUI 14

15 x 15 x 12	144,5 x 144,5 x 120	DIN EN 1338 KDI
20 x 15 x 12	194,5 x 144,5 x 120	DIN EN 1338 KDI
22,5 x 22,5 x 12	219,5 x 219,5 x 120	DIN EN 1338 KDI
25 x 25 x 12	244,5 x 244,5 x 120	DIN EN 1338 KDI
30 x 15 x 12	294,5 x 144,5 x 120	DIN EN 1338 KDI
30 x 30 x 12	294,5 x 294,5 x 120	DIN EN 1338 KDI
37,5 x 25 x 12	369,5 x 244,5 x 120	DIN EN 1338 KDI
40 x 20 x 12	394,5 x 194,5 x 120	DIN EN 1338 KDI
40 x 40 x 12	394,5 x 394,5 x 120	DIN EN 1338 KDI
45 x 22,5 x 12	444,5 x 219,5 x 120	DIN EN 1338 KDI
50 x 10 x 12	494,5 x 100 x 120	DIN EN 1339 PKDUI 11
50 x 25 x 12	494,5 x 244,5 x 120	DIN EN 1339 PKDUI 30
50 x 50 x 12	494,5 x 494,5 x 120	DIN EN 1339 PKDUI 30
60 x 30 x 12	594,5 x 294,5 x 120	DIN EN 1339 PKDUI 25
60 x 40 x 12	594,5 x 394,5 x 120	DIN EN 1339 PKDUI 30

20 x 15 x 14	194 x 144 x 140	DIN EN 1338 KDI
22,5 x 15 x 14	219,5 x 144,5 x 140	DIN EN 1338 KDI
25 x 25 x 14	244,5 x 244,5 x 140	DIN EN 1338 KDI
30 x 15 x 14	294,5 x 144,5 x 140	DIN EN 1338 KDI
30 x 30 x 14	294,5 x 294,5 x 140	DIN EN 1338 KDI
37,5 x 25 x 14	369,5 x 244,5 x 140	DIN EN 1338 KDI
40 x 20 x 14	394,5 x 194,5 x 140	DIN EN 1338 KDI
45 x 30 x 14	444,5 x 294,5 x 140	DIN EN 1338 KDI
50 x 50 x 14	494,5 x 494,5 x 140	DIN EN 1338 KDI
60 x 30 x 14	594,5 x 294,5 x 140	DIN EN 1339 PKDUI 30
60 x 60 x 14	594,5 x 594,5 x 140	DIN EN 1339 PKDUI 30
100 x 100 x 14	994,5 x 994,5 x 140	DIN EN 1339 PKDUI 30

20 x 15 x 16	194 x 144 x 160	DIN EN 1338 KDI
25 x 25 x 16	244,5 x 244,5 x 160	DIN EN 1338 KDI
30 x 20 x 16	294,5 x 194,5 x 160	DIN EN 1338 KDI
30 x 30 x 16	294,5 x 294,5 x 160	DIN EN 1338 KDI
37,5 x 10 x 16	369,5 x 94,5 x 160	DIN EN 1338 KDI
40 x 20 x 16	394,5 x 194,5 x 160	DIN EN 1338 KDI
40 x 30 x 16	394,5 x 294,5 x 160	DIN EN 1338 KDI
50 x 10 x 16	494,5 x 94,5 x 160	DIN EN 1338 KDI
50 x 25 x 16	494,5 x 244,5 x 160	DIN EN 1338 KDI
50 x 30 x 16	494,5 x 294,5 x 160	DIN EN 1338 KDI
50 x 50 x 16	494,5 x 494,5 x 160	DIN EN 1338 KDI
60 x 30 x 16	594,5 x 294,5 x 160	DIN EN 1338 KDI
60 x 60 x 16	594 x 594 x 160	DIN EN 1338 KDI
80 x 40 x 16	794,5 x 394,5 x 160	DIN EN 1339 PKDUI 30

25 x 25 x 18	244,5 x 244,5 x 180	DIN EN 1338 KDI
50 x 25 x 18	494,5 x 244,5 x 180	DIN EN 1338 KDI
50 x 50 x 18	494,5 x 494,5 x 180	DIN EN 1338 KDI

Mit Faskante
Bezeichnung	Nennmaß	DIN EN Klassifizierung
10 x 10 x 8	96,5 x 96,5 x 80	DIN EN 1338 KDI
20 x 10 x 8	196,5 x 96,5 x 80	DIN EN 1338 KDI
20 x 15 x 8	196,5 x 146,5 x 80	DIN EN 1338 KDI
20 x 20 x 8	194,5 x 194,5 x 80	DIN EN 1338 KDI
30 x 15 x 8	294,5 x 144,5 x 80	DIN EN 1338 KDI
30 x 20 x 8	296,5 x 196,5 x 80	DIN EN 1338 KDI
30 x 30 x 8	296,5 x 296,5 x 80	DIN EN 1338 KDI
37,5 x 12,5 x 8	371 x 121 x 80	DIN EN 1339 PKDUI 7
40 x 20 x 8	396 x 196 x 80	DIN EN 1339 PKDUI 14
60 x 30 x 8	596 x 296 x 80	DIN EN 1339 PKDUI 11

15 x 15 x 10	144 x 144 x 100	DIN EN 1338 KDI
30 x 15 x 10	294 x 144 x 100	DIN EN 1338 KDI
30 x 30 x 10	294 x 294 x 100	DIN EN 1338 KDI
60 x 30 x 10	594,5 x 294,5 x 100	DIN EN 1339 PKDUI 14
60 x 60 x 10	594,5 x 594,5 x 100	DIN EN 1339 PKDUI 30

10 x 10 x 12	96 x 96 x 120	DIN EN 1338 KDI
15 x 15 x 12	144,5 x 144,5 x 120	DIN EN 1338 KDI
20 x 10 x 12	194,5 x 94,5 x 120	DIN EN 1338 KDI
20 x 15 x 12	194,5 x 144,5 x 120	DIN EN 1338 KDI
20 x 20 x 12	194 x 194 x 120	DIN EN 1338 KDI
22,5 x 15 x 12	219,5 x 144,5 x 120	DIN EN 1338 KDI
22,5 x 22,5 x 12	219,5 x 219,5 x 120	DIN EN 1338 KDI
30 x 15 x 12	294,5 x 144,5 x 120	DIN EN 1338 KDI
30 x 20 x 12	294,5 x 194,5 x 120	DIN EN 1338 KDI
30 x 30 x 12	294 x 294 x 120	DIN EN 1338 KDI
40 x 20 x 12	394,5 x 194,5 x 120	DIN EN 1338 KDI
40 x 40 x 12	394,5 x 394,5 x 120	DIN EN 1338 KDI
45 x 30 x 12	444,5 x 294,5 x 120	DIN EN 1338 KDI
60 x 40 x 12	594,5 x 394,5 x 120	DIN EN 1339 PKDUI 30
90 x 45 x 12	894,5 x 444,5 x 120	DIN EN 1339 PKDUI 25

20 x 15 x 14	194,5 x 144,5 x 140	DIN EN 1338 KDI
30 x 15 x 14	294 x 144 x 140	DIN EN 1338 KDI
30 x 30 x 14	294,5 x 294,5 x 140	DIN EN 1338 KDI
40 x 20 x 14	394,5 x 194,5 x 140	DIN EN 1338 KDI
60 x 30 x 14	594,5 x 294,5 x 140	DIN EN 1339 PKDUI 30
60 x 40 x 14	594,5 x 394,5 x 140	DIN EN 1339 PKDUI 30
60 x 60 x 14	594,5 x 594,5 x 140	DIN EN 1339 PKDUI 30
90 x 90 x 14	894 x 894 x 140	DIN EN 1339 PKDUI 30
100 x 50 x 14	994,5 x 494,5 x 140	DIN EN 1339 PKDUI 30

30 x 15 x 16	295 x 145 x 160	DIN EN 1338 KDI
40 x 20 x 16	394,5 x 194,5 x 160	DIN EN 1338 KDI
50 x 10 x 16	494,5 x 94,5 x 160	DIN EN 1338 KDI
60 x 30 x 16	594,5 x 294,5 x 160	DIN EN 1338 KDI
60 x 60 x 16	594 x 594 x 160	DIN EN 1338 KDI
80 x 40 x 16	794,5 x 394,5 x 160	DIN EN 1339 PKDUI 30

40 x 20 x 18	394 x 194 x 180	DIN EN 1338 KDI
60 x 40 x 18	594 x 394 x 180	DIN EN 1338 KDI
80 x 60 x 18	794 x 594 x 180	DIN EN 1339 PKDUI 30
100 x 70 x 18	994 x 694 x 180	DIN EN 1339 PKDUI 30
120 x 60 x 18	1194,5 x 594,5 x 180	DIN EN 1339 PKDUI 30
120 x 65 x 18	1194,5 x 644,5 x 180	DIN EN 1339 PKDUI 30

Reihenverband

Kombiform-Pflastersteine werden lagenweise geliefert.
In einer Lage sind
2 Stück 50 x 27 x 8 cm, DIN EN 1339 PKDUI
1 Stück 20 x 27 x 8 cm, DIN EN 1338 KDI
2 Stück 44 x 21 x 8 cm, DIN EN 1339 PKDUI
2 Stück 40 x 21 x 8 cm, DIN EN 1339 PKDUI
2 Stück 36 x 21 x 8 cm, DIN EN 1339 PKDUI
2 Stück 36 x 15 x 8 cm, DIN EN 1339 PKDUI
2 Stück 34 x 15 x 8 cm, DIN EN 1339 PKDUI
2 Stück 27 x 15 x 8 cm, DIN EN 1338 KDI
2 Stück 23 x 15 x 8 cm.
Eine Lage = 1,19 m²

Römischer Verband

Römischer Verband 8 cm*

Verband-Pflastersteine werden lagenweise geliefert.
In einer Lage sind
2 Stück 48 x 32 x 8 cm, DIN EN 1339 PKDUI
+ 4 Stück 32 x 32 x 8 cm, DIN EN 1338 KDI
+ 2 Stück 32 x 16 x 8 cm, DIN EN 1338 KDI
+ 4 Stück 16 x 16 x 8 cm, DIN EN 1338 KDI
Eine Lage = 1,00 m²

Römischer Verband 12 cm

Verband-Pflastersteine werden lagenweise geliefert.
In einer Lage sind
2 Stück 48 x 32 x 12 cm, DIN EN 1339 PKDUI
+ 4 Stück 32 x 32 x 12 cm, DIN EN 1338 KDI
+ 2 Stück 32 x 16 x 12 cm, DIN EN 1338 KDI
+ 4 Stück 16 x 16 x 12 cm, DIN EN 1338 KDI
Eine Lage = 1,00 m²

*Lagermäßig geführte Produkte in ausgewählten Farben.
Alle angegebenen Bezeichnungen sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

Auch als Ökopflaster erhältlich

Für weitere Informationen nehmen Sie bitte Kontakt mit unseren Architekten- und Objektberatern auf.

Galerie

Galerie erweiternGalerie reduzieren

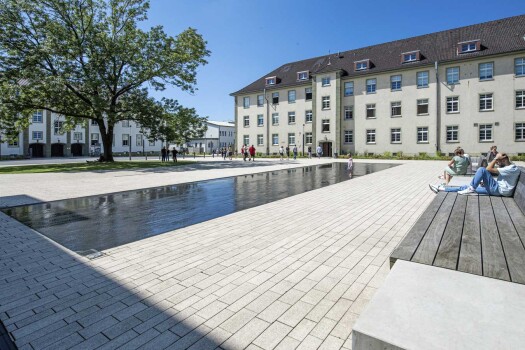

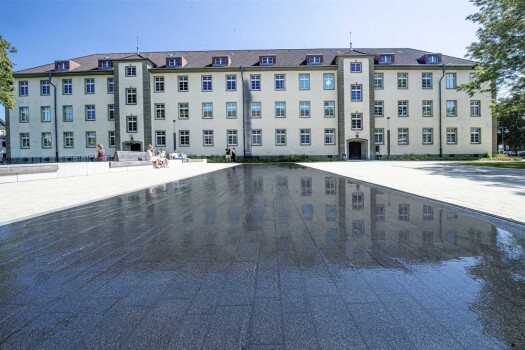

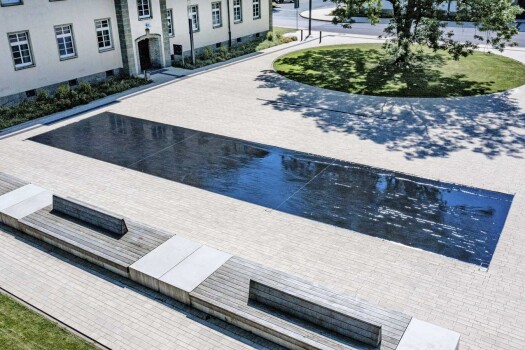

Herford, BildungsCampus, La Linia Objektfarbe 3426 in Kombination mit Noppen-Rippenplatte Anthrazit.



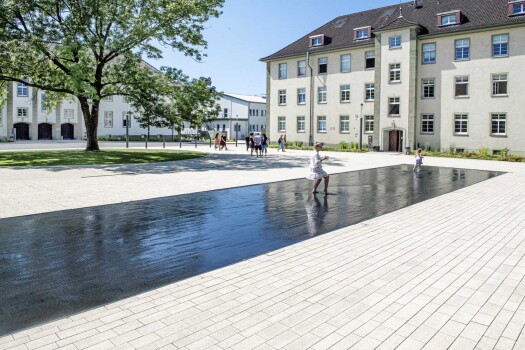

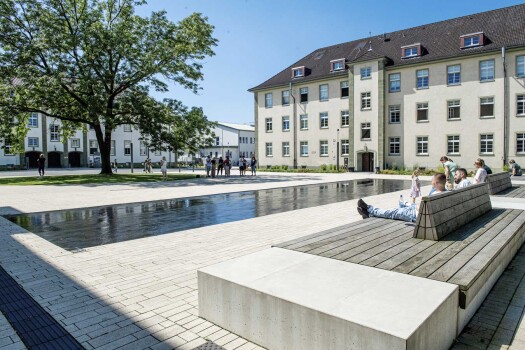

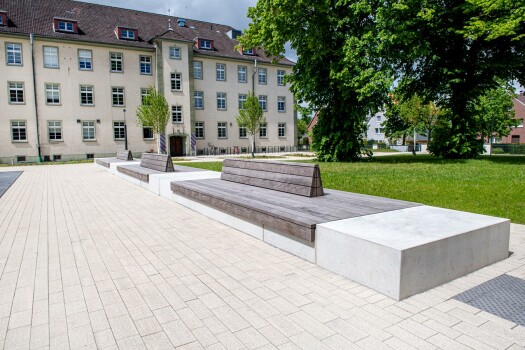

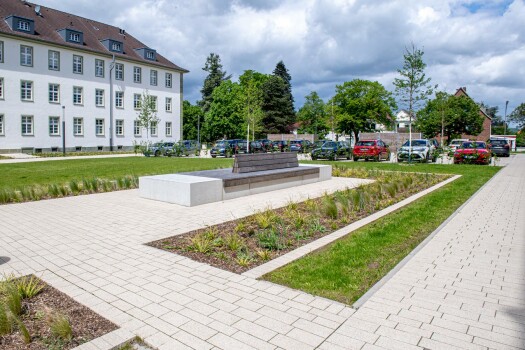

Herford, BildungsCampus, La Linia Objektfarbe 3426.



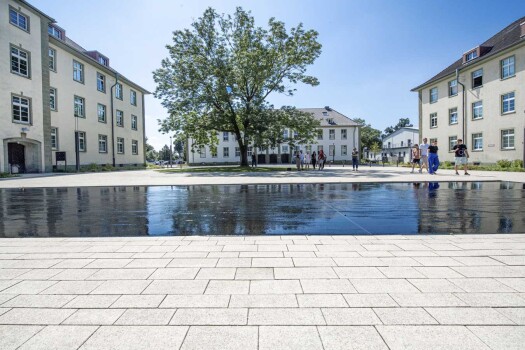

Herford, Bildungscampus, La Linia Objektfarbe 3426 in Kombination mit Grauwacke Pflaster.



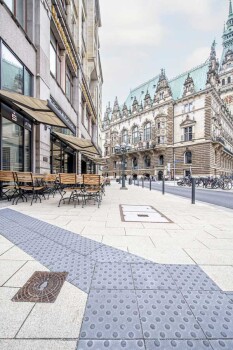

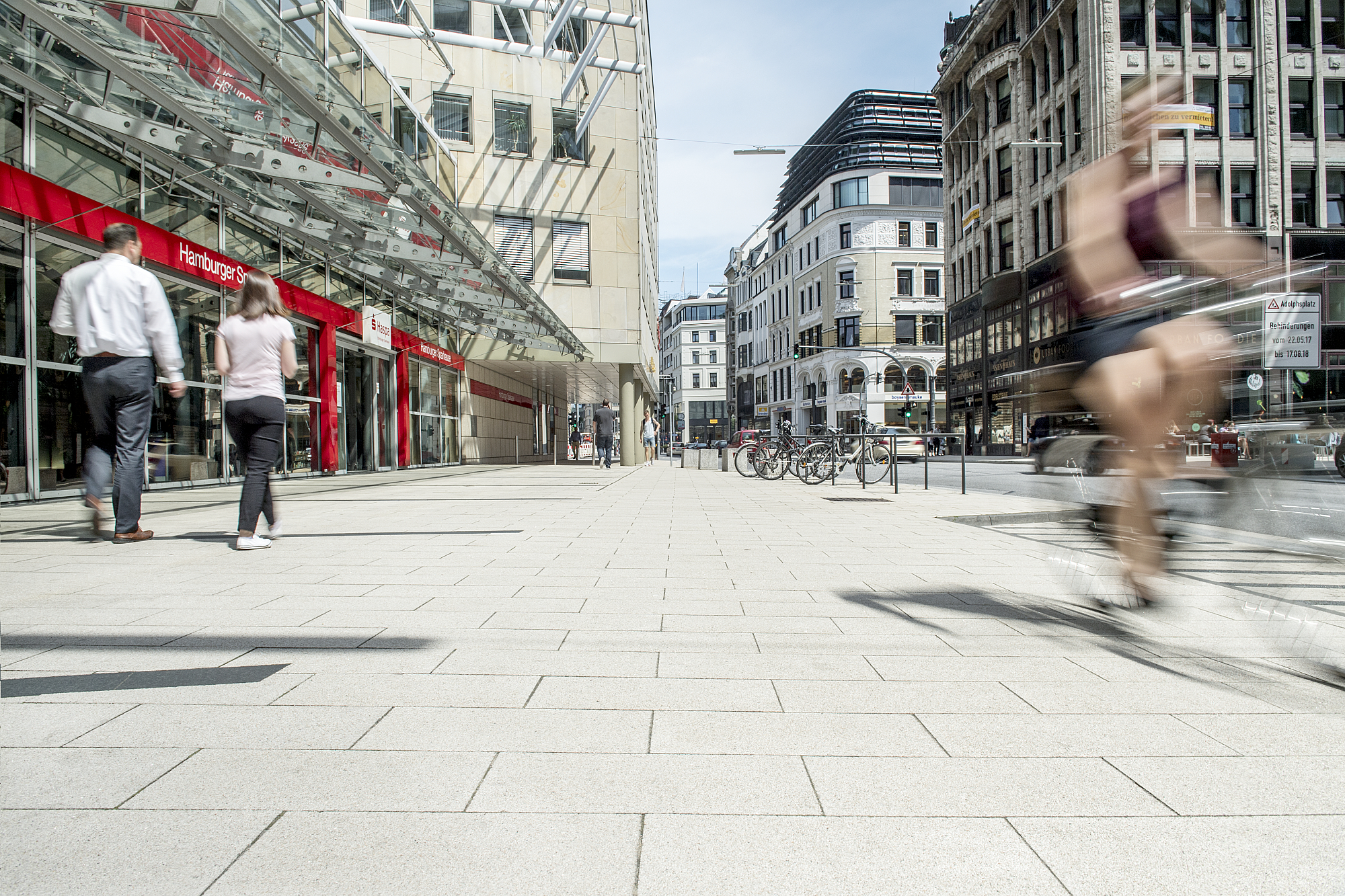

Adolphsplatz Hamburg, La Linia Sandbeige, Objekfarbe 2397 und 2429.



Hamburg, Nikolai Quartier, La Linia Sandbeige.



Hamburg, Adolphsplatz, La Linia Sandbeige und Objektfarbe 2397 und 2429.



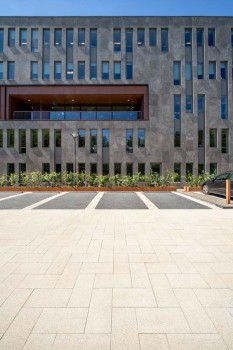

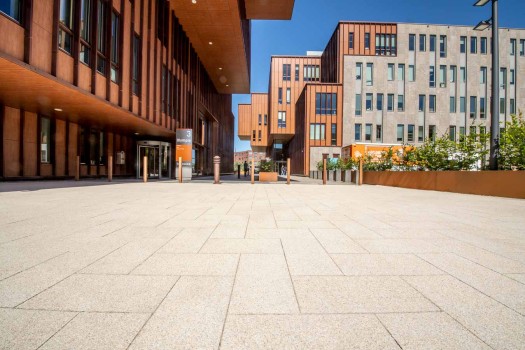

Hilversum (NL), Büropark Arena, La Linia Sandbeige.



Köln, Clarenbach-Gärten, La Linia Granitgrau.



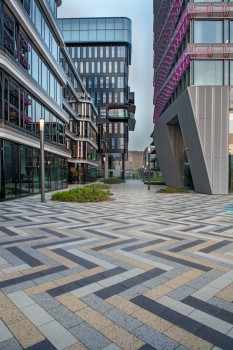

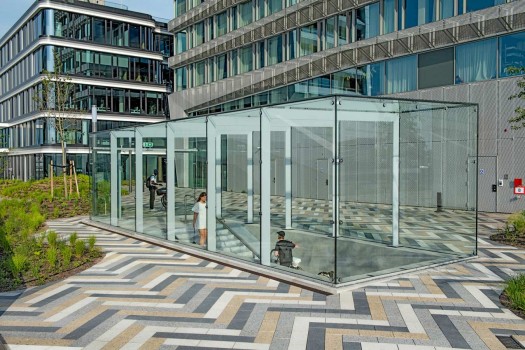

Amsterdam (NL), Danzigerkade Houthavens, La Linia Objektfarbe 3078 in Kombination mit Boulevard Objektfarbe 2823, 3895 und 3896.



Hamburg, Adolphsplatz, La Linia Sandbeige und Objektfarben 2397, 2429.



Köln, Uniklinik, La Linia Granitgrau und Granitdunkelgrau.



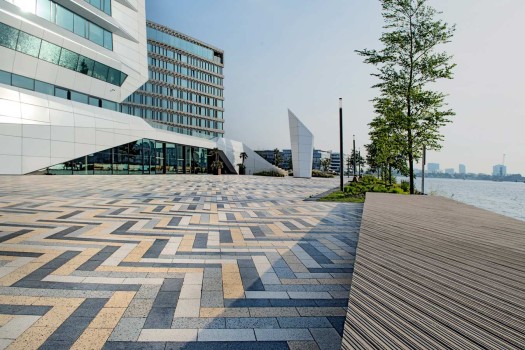

Amsterdam (NL), Danzigerkade Houthavens, Boulevard Objektfarben 2823, 3895 und 3896 in Kombination mit La Linia Objektfarbe 3078.



Hilversum (NL), Büropark Arena, La Linia Sandbeige und Basaltanthrazit.





Augsburg, Fachhochschule, La Linia Objektfarbe.



Bad Cannstatt, Daimler AG Motorenwerk, La Linia Basaltanthrazit und Granithell.



Essen, Glückaufhaus, La Linia Sandbeige.



Ludwigshafen, Bismarckstraße, La Linia Objektfarbe.



Kelkheim, Neue Mitte, La Linia Dunkelgrau und Basaltanthrazit.



Wuppertal, Opernhaus, La Linia Hellgrau, Mittelgrau und Dunkelgrau.



Essen, Franz Sales Haus, La Linia Granithell in Kombination mit Conturo Granithell gestrahlt.



Sendenhorst (DE), St. Josef Stift, La Linia Zandbeige.



Sundern, Sorpepromenade, La Linia Sandbeige.



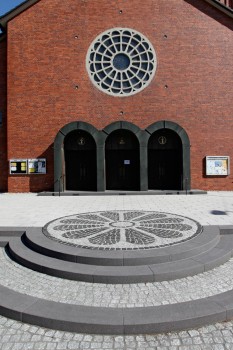

Hamm, Kirchenvorplatz, La Linia Granithell in Kombination mit ConceptDesign.



Wuppertal, Von der Heidt Museum, La Linia Granithell.



Oberhausen, Hallenbad, La Linia Granithell.



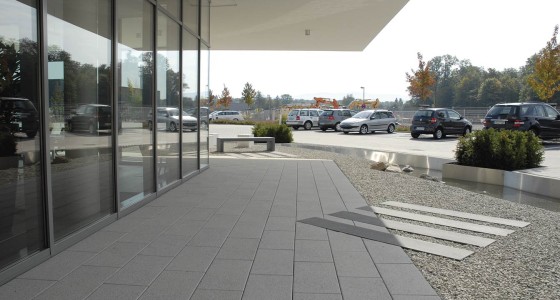

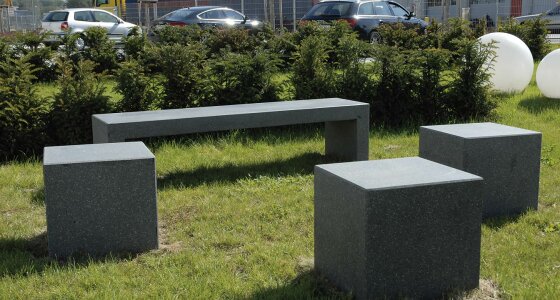

Umkirch, Kramer GmbH, La Linia Granithell.





Wiener Neudorf (AU), Rathausplatz, La Linia Granithell.



Castrop-Rauxel, Marmorit Fassadium, La Linia Granithell.



Salzwedel, Marktplatz, La Linia Sandbeige und Porphyrbraun.



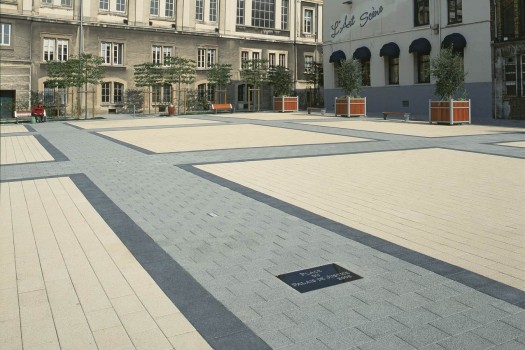

Dunkerque (F), Place du Palais de Justice, La Linia Sonderfarben.



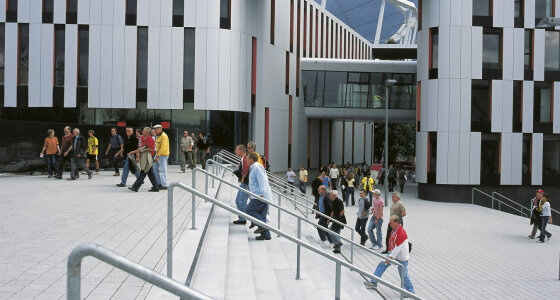

Stuttgart, Carl Benz Center am Gottlieb-Daimler-Stadion, La Linia Granithell.



Wuppertal, Schwebebahn, La Linia Granithell.





Utrecht (NL), Bahnstation, La Linia Basaltanthrazit, Granithell und Blau.



Neustadt an der Weinstraße, ADAC, La Linia Granithell.



Luxemburg (LU), Hospital de Kirchberg, La Linia Granithell in Kombination mit ConceptDesign.



Hilden, Wohnstift Haus Horst, La Linia Granithell.



Morges (CH), Wohnanlage La Capitainerie, La Linia Granithell.



Sendenhorst, St. Josef-Stift, La Linia Basaltanthrazit.



Sendenhorst, St. Josef-Stift, La Linia Sandbeige und Basaltanthrazit.



Sendenhorst, St. Josef-Stift, La Linia Sandbeige.



Essen, Franz-Sales-Haus, La Linia Granithell.



Šibenik (HR), Marina Mandalina, La Linia Sandbeige und Basaltanthrazit.



Heitersheim, Römermuseum Villa Urbana, La Linia Sandbeige.





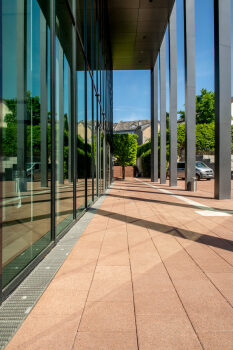

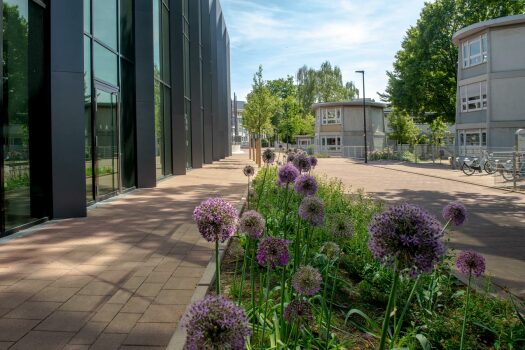

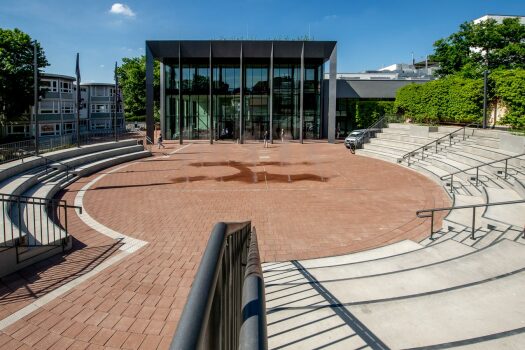

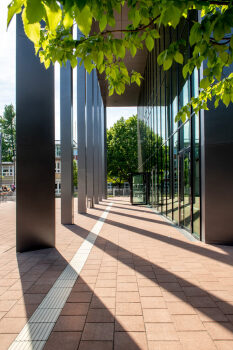

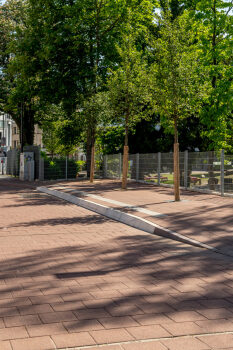

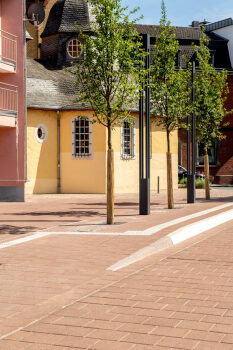

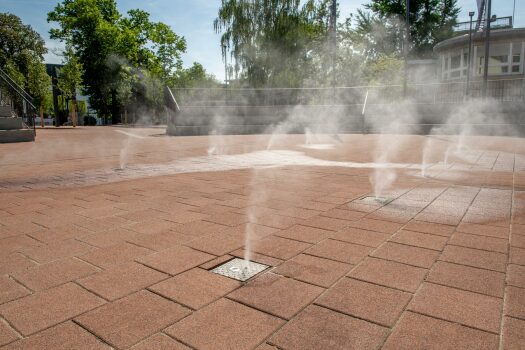

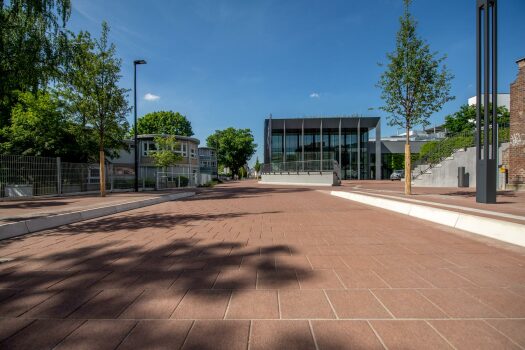

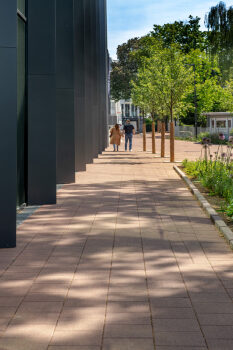

Siegburg, Rhein Sieg Forum, La Linia Objektfarbe 2108.



Referenzen

BildungsCampus, Herford

Adolphsplatz, Hamburg

Axel-Springer, Berlin

La Linia Bueropark Arena Hilversum NL 2428 015

Kantorenpark Arena Hilversum

Nikolai Quartier, Hamburg

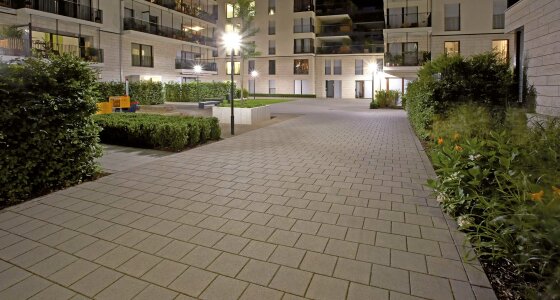

La Linia Pflaster Clarenbachgaerten 884 823

Clarenbach-Gärten, Köln Lindenthal

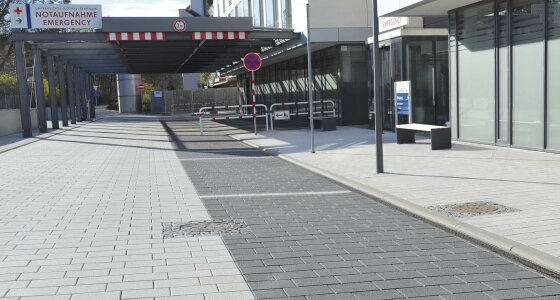

LaLinia Universitaetsklinikum Freiburg 12 1313

Neubau Universitäts-Notfallzentrum - Universitätsklinikum, Freiburg

"Place le Pecq" Bahnhof, Hennef

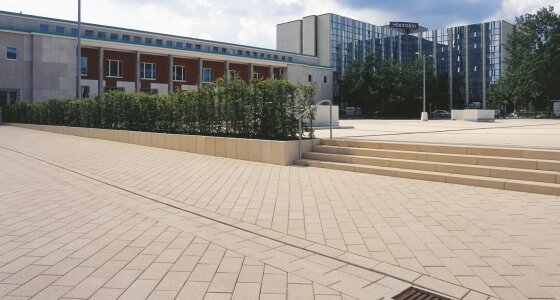

Philharmonie, Essen

Fachhochschule, Augsburg

Bahnstation Utrecht, Niederlande

BBC London, England

Hospital de Kirchberg, Luxemburg

Universität Köln

St. Josef-Stift, Sendenhorst

Franz Sales Haus, Essen

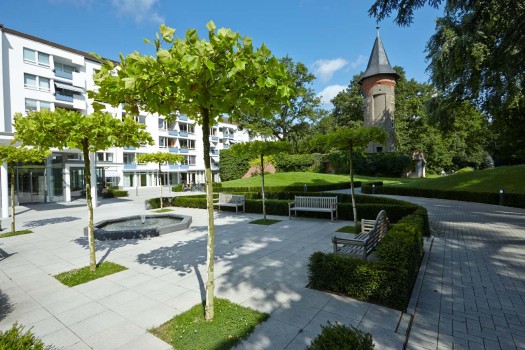

La Linia Hilden Wohnstift Haus Horst 2201 4557

Wohnstift Haus Horst, Hilden

La Linia Marina Mandalina Sibenik Kroatien 1

Marina Mandalina, Šibenik, Kroatien

Aqua Prima Carl Benz Center Stuttgart 001

Carl Benz Center am Gottlieb-Daimler-Stadion, Stuttgart

Verlegemuster

MUSTER 01

Muster 01

Bedarf je m²:
25 x 25 cm ca. 3,2 St.
50 x 50 cm ca. 3,2 St.
Randabschluss je lfm.:
50 x 25 cm ca. 0,8 St.

Muster 011/16

MUSTER 02

Muster 02

Reihenverband
50 x 50 cm
50 x 25 cm
Seitlicher Randabschluss:
25 x 25 cm

Muster 022/16

MUSTER 03

Muster 03

Bedarf je m²:
50 x 25 cm ca. 8 St.
Seitlicher Randabschluss je lfm.:
25 x 25 cm ca. 1,5 St.

Muster 033/16

MUSTER 04

Muster 04

Bedarf je m²:
25 x 25 cm ca. 16 St.

Muster 044/16

MUSTER 05

Muster 05

Bedarf je m²:
50 x 50 cm ca. 4 St.
Seitlicher Randabschluss je lfm.:
50 x 25 cm ca. 1 St.

Muster 055/16

MUSTER 06

Muster 06

Kreuzfuge
Bedarf je m²
50 x 50 cm ca. 4,0 St.

alternativ*:
Bedarf je m²:
100 x 100 cm ca. 1,0 St.

Muster 066/16

MUSTER 07

Muster 07

Bedarf je m²:
50 x 50 cm ca. 1,8 St.
50 x 25 cm ca. 3,6 St.
25 x 25 cm ca. 1,8 St.

Muster 077/16

MUSTER 08

Muster 08

Bedarf je m²:
50 x 25 cm ca. 8 St.

Muster 088/16

MUSTER 09

Muster 09

Bedarf je m²:
50 x 25 cm ca. 8 St.

Muster 099/16

MUSTER 10

Muster 10

a) Bedarf je m²:
50 x 25 cm ca. 8 St.

b) Bedarf je m²:
100 x 50 cm ca. 2 St.

Muster 1010/16

MUSTER 11

Muster 11

Bedarf je m²:
50 x 25 cm ca. 8 St.

Muster 1111/16

MUSTER 12

Muster 12

Bedarf je m²:
100 x 50 cm ca. 1,6 St.
50 x 50 cm ca. 0,8 St.

Muster 1212/16

MUSTER 13

Muster 13

Bedarf je m²:
100 x 50 cm ca. 1,75 St.
50 x 50 cm ca. 0,5 St.

Aufgrund des großen Formates 100 x 50 cm ist eine genaue Berechnung des Bedarfs pro m² von der Breite der gesamten Fläche abhängig.

Muster 1313/16

MUSTER 14

Muster 14

Bedarf je m²:
25 x 12,5 cm ca. 32 St.

Muster 1414/16

MUSTER 15

Muster 15

Bedarf je m²:
25 x 12,5 cm ca. 32 St.

Muster 1515/16

MUSTER 16

Muster 16

Das Verlegemuster ist für eine Mindestfläche von 3 x 3 Metern angelegt.
Bedarf für 3 x 3 m:
4 Stück 50 x 50 cm
8 Stück 50 x 100 cm
4 Stück 100 x 100 cm

Muster 1616/16

Bei Reihenverbänden ist der Mengenbedarf stark abhängig von den örtlichen Gegebenheiten.
Verlegemuster und Schraffuren für AutoCAD senden wir Ihnen gerne zu. Tel. 02206/603-30.

System Bahnenware

Dicke 8 cm:

Muster 8/1 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Dicke 8 cm geeignet für Fußgängerbereiche oder PKW-Verkehr mit einem zulässigen Gesamtgewicht von 2,91 to (Radlast 0,78 to). Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.

Muster 8/2 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Dicke 8 cm geeignet für Fußgängerbereiche oder PKW-Verkehr mit einem zulässigen Gesamtgewicht von 2,91 to (Radlast 0,78 to). Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.

Muster 8/3 (mit und ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Boulevard^® Geschliffene, sehr dichte Oberfläche.	Ohne Faskante.	Dicke 8 cm geeignet für Fußgängerbereiche oder PKW-Verkehr mit einem zulässigen Gesamtgewicht von 2,91 to (Radlast 0,78 to). Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Mit Faskante.
Cubus Feine, hochverdichtete Oberfläche.	Mit Faskante.

Dicke 10 cm:

Muster 10/1 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Dicke 10 cm geeignet für Fußgängerbereiche oder PKW-Verkehr mit einem zulässigen Gesamtgewicht von 2,91 to (Radlast 0,78 to). Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.

Dicke 12 cm:

Muster 12/1 (mit und ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Boulevard^® Geschliffene, sehr dichte Oberfläche.	Ohne Faskante.	Dicke 12 cm geeignet für die Beanspruchung von Fahrzeugen mit einer Radlast von 2,3 to (z.B. Transporter mit einem zulässigen Gesamtgewicht von 7,5 to) unter gelegentlicher Befahrung. Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Mit Faskante.
Cubus Feine, hochverdichtete Oberfläche.	Mit Faskante.

Muster 12/2 (mit und ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Boulevard^® Geschliffene, sehr dichte Oberfläche.	Ohne Faskante.	Dicke 12 cm geeignet für die Beanspruchung von Fahrzeugen mit einer Radlast von 2,3 to (z.B. Transporter mit einem zulässigen Gesamtgewicht von 7,5 to) unter gelegentlicher Befahrung. Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne und mit Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.
Cubus Feine, hochverdichtete Oberfläche.	Mit Faskante.
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne und mit Faskante.

Muster 12/3 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Dicke 12 cm geeignet für Fußgängerbereiche oder PKW-Verkehr mit einem zulässigen Gesamtgewicht von 2,91 to (Radlast 0,78 to). Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.

Muster 12/4 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Dicke 12 cm geeignet für die Beanspruchung von Fahrzeugen mit einer Radlast von 2,3 to (z.B. Transporter mit einem zulässigen Gesamtgewicht von 7,5 to) unter gelegentlicher Befahrung. Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.

Dicke 14 cm:

Muster 14/1 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
System Terra Natürlich strukturierte Oberfläche.	Ohne Faskante.
Senzo^® Homogene und besonders dichte Oberfläche.	Ohne Faskante.

Muster 14/2 (mit und ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Boulevard^® Geschliffene, sehr dichte Oberfläche.	Ohne Faskante.	Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Mit Faskante.
Cubus Feine, hochverdichtete Oberfläche.	Mit Faskante.

Dicke 16 cm:

Muster 16/1 (mit und ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Boulevard^® Geschliffene, sehr dichte Oberfläche.	Ohne Faskante.	Dicke 16 cm geeignet für die Beanspruchung von Fahrzeugen mit einer Radlast von 5,0 to (z.B. LKW mit einem zulässigen Gesamtgewicht von 16 to) unter gelegentlicher Befahrung. Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Mit Faskante.
Cubus Feine, hochverdichtete Oberfläche.	Mit Faskante.

Muster 16/2 (mit und ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Boulevard^® Geschliffene, sehr dichte Oberfläche.	Ohne Faskante.	Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Mit Faskante.
Cubus Feine, hochverdichtete Oberfläche.	Mit Faskante.

Muster 16/3 (ohne Fase)

Verfügbare Produkte:	Faskante:	Hinweis:
Umbriano^® Oberfläche mit der Anmutung eines gesägten Natursteins.	Ohne Faskante.	Dicke 16 cm geeignet für die Beanspruchung von Fahrzeugen mit einer Radlast von 2,3 to (z.B. Transporter mit einem zulässigen Gesamtgewicht von 7,5 to) unter gelegentlicher Befahrung. Die o.a. grau hinterlegten Steine (Randabschluss) müssen bauseits im Raster von 2,5 cm (z.B. 10 cm, 12,5 cm, 15 cm...) zugeschnitten werden.
La Linia^® Feingestrahlte Oberfläche.	Ohne Faskante.
Palladio^® Homogene und dichte Oberfläche.	Ohne Faskante.
