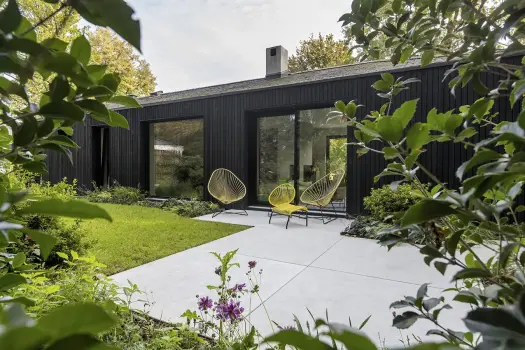

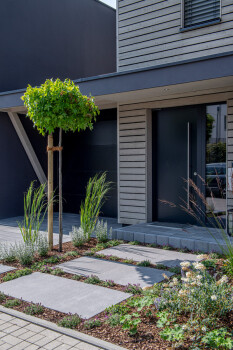

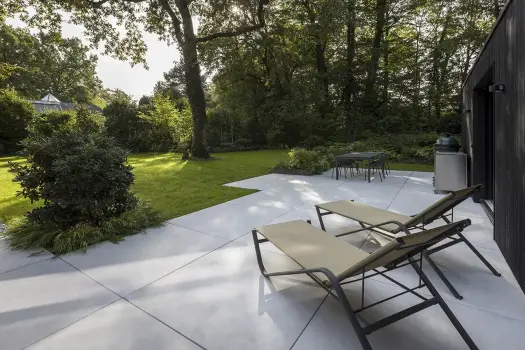

Schöne Flächen, soweit das Auge reicht. Riesige Formate, die nach oben fast keine Grenzen kennen. Die neue Größe für große Gartenideen. Für Terrassen und Wege. Für freistehende Treppen, die zu schweben scheinen. Für Flächen, die größer wirken, als sie sind.

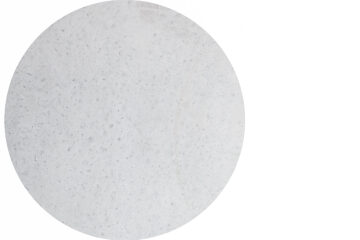

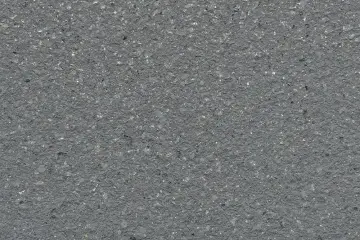

Die Conceo-Platten definieren Größe in einer neuen Dimension. Von weitläufigen 150 x 150 cm bis zum kleinen Großformat 75 x 75 cm. Die neuen Traummaße für alle, die gerne weiter denken. Mit feingestrahlten Oberflächen, mit einer sehr feinen, puristischen Hochleistungsbeton-Oberfläche oder in Sichtbeton.
Bei Sichtbeton sind Farbchangierungen natürlicher Bestandteil innerhalb des Produktes. Sichtkanten schalungsglatt.
SB Plus Hochleistungsbeton Grau, weicht von Sichtbeton Grau ab.
 |
Für die Verlegung des Großformates 100 x 100 cm finden Sie ein Verlegevideo in unserer Mediathek. |
 |
Für eine dunkle, rückstandsfreie Verfugung empfehlen wir den speziell für Betonsteine entwickelten NEROS Fugensplitt oder die TaroTec®-Produkte. |
 |
Kombinieren Sie dieses Produkt mit Stelen, Stufen, Mauerscheiben etc. aus dem ConceptDesign-Sortiment. |
| PLATTEN | LÄNGE in cm | BREITE in cm | DICKE in cm | NUTZUNG |
|---|---|---|---|---|
|
|
75 | 75 | 8 |  |
|
|
100 | 100 | 8 | |
| NEU
|
125 | 125 | 8 | |
|
|
150 | 75 | 8 | |
|
|
150 | 150 | 8 |

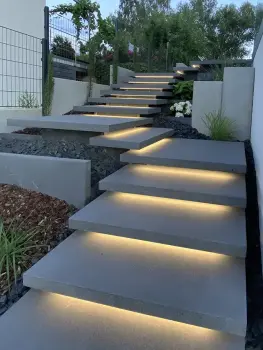

Stufenplatten auch mit LED-Lichtleiste erhältlich.
DIN 1045/EN 206
| Abmessungen | m² je Lage | Gewicht ca. kg je m² | Berechnungseinheit |
|---|---|---|---|
| 75 x 75 x 8 cm | 0,56 | 180 | m² |
| 100 x 100 x 8 cm | 1,00 | 180 | m² |
| 150 x 75 x 8 cm | 1,13 | 180 | m² |
| 150 x 150 x 8 cm | 2,25 | 180 | m² |
| Gestrahlte Sichtkanten | Zulage |
DIN 1045/EN 206
| Abmessungen | m² je Lage | Gewicht ca. kg je m² | Berechnungseinheit |
|---|---|---|---|
| 75 x 75 x 8 cm | 0,56 | 180 | m² |
| 100 x 100 x 8 cm | 1,00 | 180 | m² |
| 150 x 75 x 8 cm | 1,13 | 180 | m² |
| 150 x 150 x 8 cm | 2,25 | 180 | m² |
Zulage
Muster 01
Bedarf je m²:
150 x 75 cm ca. 0,89 St.
Bitte beachten Sie bei der Auswahl des Verlegemusters, dass es nicht alle Farben in allen Formaten gibt.
Muster 02
Bedarf je m²:
150 x 150 cm 0,44 Stück
Bitte beachten Sie bei der Auswahl des Verlegemusters, dass es nicht alle Farben in allen Formaten gibt.
Muster 03
Formate
150 x 150 cm
150 x 75 cm
75 x 75 cm
Bitte beachten Sie bei der Auswahl des Verlegemusters, dass es nicht alle Farben in allen Formaten gibt.

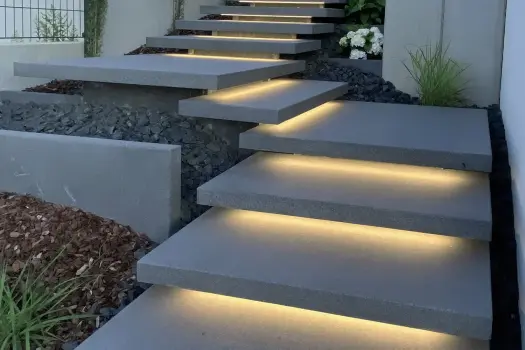

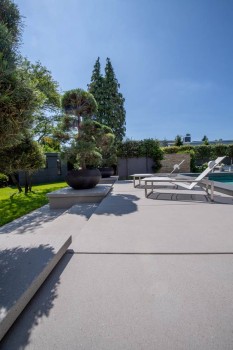

Die Conceo-Stufenplatten für freitragende Stufenanlagen sind in den Standardmaßen 75 x 75 x 8, 150 x 75 x 8 und 150 x 150 x 8 cm und auf Wunsch in weiteren Sondermaßen erhältlich.
Die Conceo-Stufenplatten eignen sich für die vollflächige Auflagerung in einem Mörtelbett. Die Stufen dürfen maximal 30% ihrer Länge bzw. Breite auf einer oder zwei Seiten über das Fundament auskragen. Für einen freitragenden Einbau auf seitlichen Wangen eignen sie sich die Standardplatten nicht.
Die Steller der Conceo-Stufenplatten sind allseitig bearbeitet. Aus ästhetischen Gründen sollte der Steller des Fundaments dunkel gestrichen werden. In Folge der Schattenwirkung sind diese dann nicht mehr wahrnehmbar.
Die Fundamentierung der Conceo-Stufenplatten erfolgt wie bei einer „normalen" Stufenanlage. Die Auflagerung der Stufenplatten erfolgt jedoch durch vollflächiges Vermörteln. Um Spannungen in Folge unterschiedlichem Schwinden von Fundament und Stufenplatten zu vermeiden, sollte der Unterbau möglichst ausgetrocknet sein.
Zum Verkleben sollte die Fundamentoberfläche und die Unterseite der Conceo-Stufenplatte mit einem "Haftgrund" versehen werden, als Mörtel eignet sich ein frostbeständiger Flexmörtel. Zur besseren Haftung sind die Unterseiten der Stufenplatten aufgeraut. Eine Verlegung auf Trittschallmatten oder sonstigen Folien ist nicht zulässig.
Zur schnellen Entwässerung der Oberfläche ist ein Gefälle von 1% vorzusehen.
Das Verlegen der Conceo-Stufenplatten sollte mit einem Vakuum-Sauger erfolgen. Das Gewicht der Platten beträgt je nach Stufengröße zwischen 281 und 551 kg (180 kg/m²) je Element.
Die Treppenanlage darf erst nach Aushärtung des Verlegemörtels begangen werden.
Für Sonderlösungen, z.B. Platten mit Ausklinkungen, Platten mit Sondermaßen, Stufenanlagen mit großen Auskragungen, Platten mit Einbauteilen für die Elektrik oder mit Fußrosten etc. fragen Sie uns bitte an.
Gesonderte Einbauhinweise zu Sichtbeton finden Sie unter „Conceo in der Praxis“.
