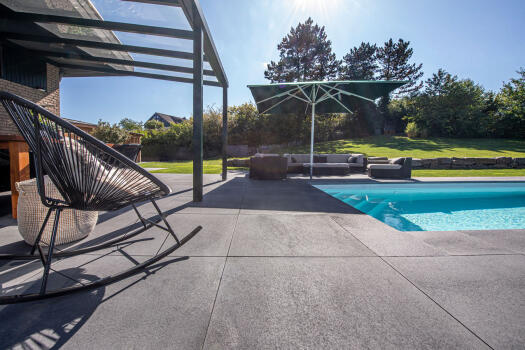

Privatobjekt in Amersfoort (NL)
Sanfte Sonnenstrahlen treffen auf klare Formen. Das Spiel von Licht und Schatten schafft persönliche Freiräume voller Ruhe. In der Architektur von heute verbinden sich Planung und Natur mit selbstverständlicher Leichtigkeit.

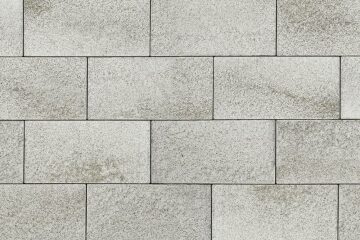

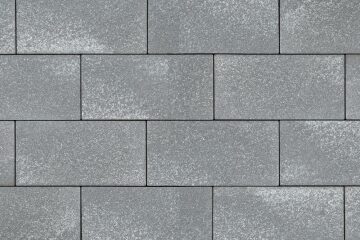

Umbriano ist die harmonische Verbindung von Natur und Design. Ungefaste Kanten erinnern an gesägte Natursteine. Ein international patentiertes Verfahren gibt der Oberfläche eine natürlich anmutende Maserung und macht die Oberfläche jedes Steines und jeder Platte zum Unikat. Besser als die Natur ist der CleanTop®-Schutz mit CF 90. Neben vielfältigen, spannenden Formaten ist Umbriano auch in großzügigen 100 x 100 cm und 100 x 50 cm erhältlich.
Für die Verlegung des Großformates 100 x 100 cm finden Sie ein Anleitungsvideo in unserer Mediathek.
Die Versickerungsleistung im Format 40 x 10 x 8 cm liegt im Mittelwert bei über 1.000 l/(s.ha). Damit werden die Richtwerte des ATV Arbeitsblattes A 138 von 500 l/(s.ha) bei weitem übertroffen.
Das Gutachten kann gerne bei uns angefordert werden.
Zur Erstellung einer wasserdurchlässigen Fläche mit UMBRIANO 40 x 10 x 8 cm empfehlen wir die „METTEN Aqua Fugensplitte“ oder TaroTec® 1K Fugenharz (nur für fußläufige Flächen geeignet). Zudem erfordern Pflasterbett und Tragschicht Wasserdurchlässigkeit. Bei einem Einsatz von TaroTec®-Produkten wird die Versickerungsleistung gemindert, so dass die Anforderung an eine wasserdurchlässige Fläche nicht sicher erreicht wird.
Für eine dunkle, rückstandsfreie Verfugung empfehlen wir den speziell für Betonsteine entwickelten NEROS Fugensplitt oder die TaroTec®-Produkte.
Zur Vermeidung von Kantenabplatzungen während der Verlegung empfehlen wir die Verwendung des METTEN-Abkippwinkels.

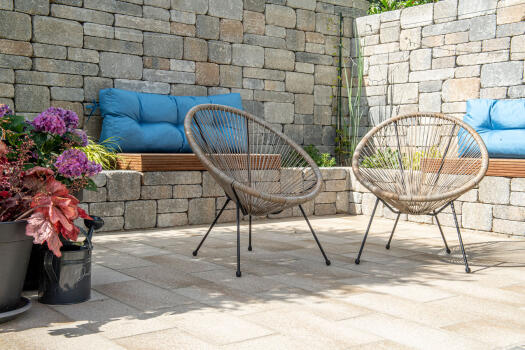

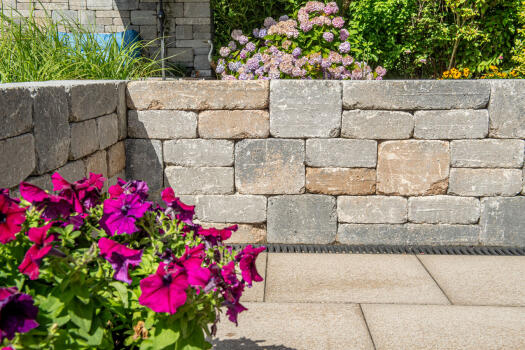

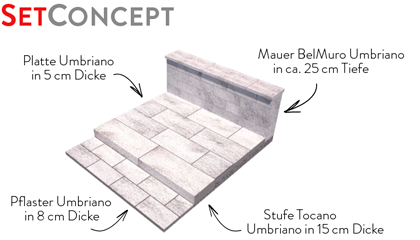

SetConcept: Gut kombinierbar mit der TOCANO-Stufenplatte und dem Mauersystem BELMURO Umbriano-Design.
BLOCKSTUFE
UMBRIANO
DIN EN 13198
1/2 NORMALSTEIN
BELMURO
DIN EN 13198
NORMALSTEIN
BELMURO
DIN EN 13198
1/2 NORMALSTEIN
MURETTO
DIN EN 13198
NORMALSTEIN
MURETTO
DIN EN 13198
Alle angegebenen Maße sind Rastermaße einschließlich Abstandhalter und Fugenanteil.

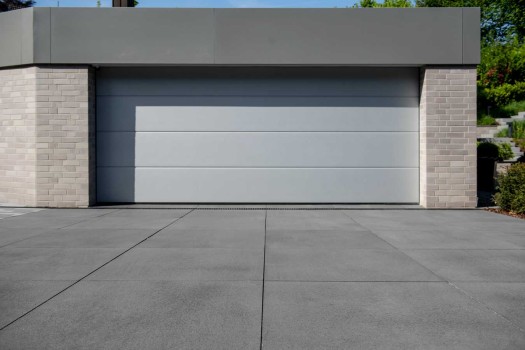

Für das Befahren mit PKW (z.B. Garagenzufahrt) bei fachgerecht ausgeführtem Ober- und Unterbau geeignet.
Für befahrene Flächen mit Umbriano 100 x 50 cm empfehlen wir die Verlegung im Drittelverband.
SYSTEM AQUA Formate eignet sich sowohl für eine herkömmliche Verlegung als auch für die Erstellung einer sickerfähigen Fläche.
DIN EN 1339 PKDUI bzw. DIN EN 1338 KDI (25x25x8 cm)
| Bezeichnung (Nennmaß LxBxH mm) |
ca. Stück je m² | Stück je Lage | m² je Lage | Stück je Palette | m² je Palette | Gewicht ca. kg je m² | Berechnungseinheit |
|---|---|---|---|---|---|---|---|
| 25 x 25 x 8 cm (246 x 246 x 80) |
16 | 16 | 1,00 | 128 | 8,00 | 180 | m² |
| 37,5 x 25 x 8 cm (371 x 246 x 80) |
11 | 11 | 1,13 | 96 | 9,04 | 180 | m² |
| 40 x 10 x 8 cm (396 x 96 x 80) |
25 | 24 | 0,96 | 192 | 7,68 | 180 | m² |
| 50 x 25 x 8 cm (496 x 246 x 80) |
8 | 8 | 1,00 | 64 | 8,00 | 180 | m² |
| 50 x 50 x 8 cm (496 x 496 x 80) Verkauf nur paarweise |
4 | 4 | 1,00 | 32 | 8,00 | 180 | m² |
| 100 x 50 x 8 cm (996 x 496 x 80) Nur in Grau-anthrazit |
2 | 2 | 1,00 | 16 | 8,00 | 180 | m² |
| 100 x 100 x 8 cm (996 x 996 x 80) Nicht in Beige-braun |
1 | 1 | 1,00 | 8 | 8,00 | 180 | m² |
"Bezeichnung" - bevorzugtes Rastermaß einschließlich der Abstandhalter und Fugenanteil.
Abstandhalter: ca. 3 mm
Bemerkungen:
Das Maß 50 x 50 kann nur paarweise geliefert werden.
Zum Schutz der Oberfläche liegt zwischen jeder Steinlage eine Schaumstoffschicht.
Trotzdem können beim Transport kleine Betonpartikel zwischen den Steinlagen zerrieben werden, die Spuren hinterlassen. Nach unserer Erfahrung verschwinden diese bereits nach Einfugen oder spätestens nach Bewitterung und Benutzung.
Wir empfehlen die Verwendung der Metten TopSlide-Rüttlerschürze.
Die ungefasten Kanten sind Bestandteil der besonderen Ausstrahlung von Umbriano. Bei der Verlegung können leichte Kantenabplatzungen entstehen wie es bei einem gesägten Naturstein ebenfalls möglich ist. Diese treten nach dem Einsanden der Fugen optisch zurück.
Wichtige Produktinformation:
Die Oberfläche kann durch offene Flammen und hohe Hitze, wie sie beispielsweise zur Entfernung von Unkraut eingesetzt werden, beschädigt werden.
Verarbeitungshinweise:
Wir empfehlen zur Verlegung der Formate 100x50 cm und 100x100 cm ein Vakuum-Verlegegerät für poröse Oberflächen (z.B. Probst Quick Jet QJ 600E ) oder eine Versetzzange für den Hebezeugbetrieb (z.B. Probst: VZ II)
DIN EN 1339 PKDUI 7
| Bezeichnung (Nennmaß LxBxH mm) |
ca. Stück je m² |
Stück je Lage |
m² je Lage |
Stück je Palette |
m² je Palette |
Gewicht ca. kg je m² |
Berechnungs- einheit |
|---|---|---|---|---|---|---|---|
| 50 x 25 x 5 cm (496 x 246 x 50) Verkauf nur lagenweise |
8 | 8 | 1,00 | 80 | 10,00 | 120 | m² |
| 50 x 50 x 5 cm (496 x 496 x 50) Verkauf nur lagenweise |
4 | 4 | 1,00 | 40 | 10,00 | 120 | m² |
"Bezeichnung" - bevorzugtes Rastermaß einschließlich der Abstandhalter und Fugenanteil.
Abstandhalter: ca. 3 mm
Bemerkungen:
Das Maß 50 x 50 kann nur paarweise geliefert werden.
Zur Verlegung des Maßes 50 x 50 empfehlen wir die METTEN-Verlegezange.
Zum Schutz der Oberfläche liegt zwischen jeder Steinlage eine Schaumstoffschicht.
Trotzdem können beim Transport kleine Betonpartikel zwischen den Steinlagen zerrieben werden, die Spuren hinterlassen. Nach unserer Erfahrung verschwinden diese bereits nach Einfugen oder spätestens nach Bewitterung und Benutzung.
Die ungefasten Kanten sind Bestandteil der besonderen Ausstrahlung von Umbriano. Bei der Verlegung können leichte Kantenabplatzungen entstehen wie es bei einem gesägten Naturstein ebenfalls möglich ist. Diese treten nach dem Einsanden der Fugen optisch zurück.
Wichtige Produktinformation:
Die Oberfläche kann durch offene Flammen und hohe Hitze, wie sie beispielsweise zur Entfernung von Unkraut eingesetzt werden, beschädigt werden.
Zubehör und Verlegehilfen erhalten Sie im Metten-Shop.
Muster 02
1/3 Reihenverband mit
a) 50 x 25 cm
Bedarf je m²:
ca. 8 St.
b) 100 x 50 cm
Bedarf je m²:
ca. 2 St.
Muster 03
Bedarf je m²:
25 x 25 cm ca. 3,2 St.
50 x 50 cm ca. 3,2 St.
Randabschluss je lfm.:
50 x 25 cm ca. 0,8 St.
Für Pflaster in 8 cm und
Platten in 5 cm Stärke
Muster 04
Bedarf je m²:
25 x 25 cm ca. 16 St.
Seitlicher Randabschluss je lfm.:
37,5 x 25 cm ca. 2 St.
Nur für Pflaster in 8 cm Stärke
Muster 05
a) 50 x 50 cm
Bedarf je m2:
ca. 4 St.
Randabschluss
je lfm:
50 x 25 cm
ca. 1 St.
b) 100 x 100 cm
Bedarf je m2:
ca. 1 St.
Für Pflaster in 8 cm und
Platten in 5 cm Stärke
Muster 06
Kreuzfuge
a) 50 x 50 cm
Bedarf je m²:
ca. 4 St.
b) 100 x 100 cm
Bedarf je m²:
ca. 1 St.
Muster 07
Bedarf je m²:
37,5 x 25 cm ca. 10,66 St.
Seitlicher Randabschluss je lfm.:
25 x 25 cm ca. 2 St.
Nur für Pflaster in 8 cm Stärke
Muster 08
Bedarf je m²:
37,5 x 25 cm ca. 8 St.
25 x 25 cm ca. 4 St.
Seitlicher Randabschluss je lfm.:
25 x 25 cm ca. 1 St.
Nur für Pflaster in 8 cm Stärke
Muster 09
Bedarf je m²:
37,5 x 25 cm ca. 10,66 St.
Randabschluss:
Steine nach Bedarf zusägen.
Nur für Pflaster in 8 cm Stärke
Muster 10
Bedarf je m²:
50 x 50 cm ca. 1,8 St.
50 x 25 cm ca. 3,6 St.
25 x 25 cm ca. 1,8 St.
Für Pflaster in 8 cm
Muster 11
Bedarf je m²:
50 x 25 cm ca. 8 St.
Seitlicher Randabschluss je lfm.:
37,5 x 25 cm ca. 2 St.
25 x 25 cm ca. 1 St.
Nur für Pflaster in 8 cm Stärke
Muster 12
Bedarf je m²:
50 x 25 cm ca. 4,57 St.
37,5 x 25 cm ca. 4,57 St.
Randabschluss muss zugesägt werden.
Nur für Pflaster in 8 cm Stärke
Muster 14
Bedarf je m²:
37,5 x 25 cm ca. 8 St.
25 x 25 cm ca. 4 St.
Seitlicher Randabschluss je lfm.:
25 x 25 cm ca. 2 St.
Nur für Pflaster in 8 cm Stärke
Muster 15
Bedarf je m²:
50 x 25 cm ca. 8 St.
Seitlicher Randabschluss je lfm.:
37,5 x 25 cm ca. 2 St.
Nur für Pflaster in 8 cm Stärke
Muster 18
Bedarf je m²:
50 x 25 cm ca. 8 St.
Muster 17
a) Bedarf je m²:
50 x 25 cm ca. 8 St.
b) Bedarf je m²:
100 x 50 cm ca. 2 St.
Muster 19
Bedarf je m²:
100 x 50 cm ca. 1,6 St.
50 x 50 cm ca. 0,8 St.
Muster 20
Bedarf je m²:
100 x 50 cm ca. 1,75 St.
50 x 50 cm ca. 0,5 St.
Aufgrund des großen Formates 100 x 50 cm ist eine genaue Berechnung des Bedarfs pro m² von der Breite der gesamten Fläche abhängig.
Muster 21
Bedarf je m²:
40 x 10 cm ca. 25 St.
Muster 22
Das Verlegemuster ist für eine Mindestfläche von 3 x 3 Metern angelegt.
Bedarf für 3 x 3 m:
4 Stück 50 x 50 cm
8 Stück 50 x 100 cm
4 Stück 100 x 100 cm
